HDBaseT固化矩阵

亮点

❏ 所有输入输出端口都可以传输高达4K60 4:4:4分辨率的视频；

❏ 内置EDID管理和自动缩放功能，避免信号源和显示器之间出现画面无法显示的问题；

❏ 在传输4K60 4:4:4视频时，HDBaseT输出端口可以将HDMI输出端口的视频最远传输至120米；

❏ 所有输出端口支持音频解嵌功能，可将信号源音频信号发送到专业音频系统；

❏ 支持RS-232信号和红外信号远传，方便远距离控制设备。

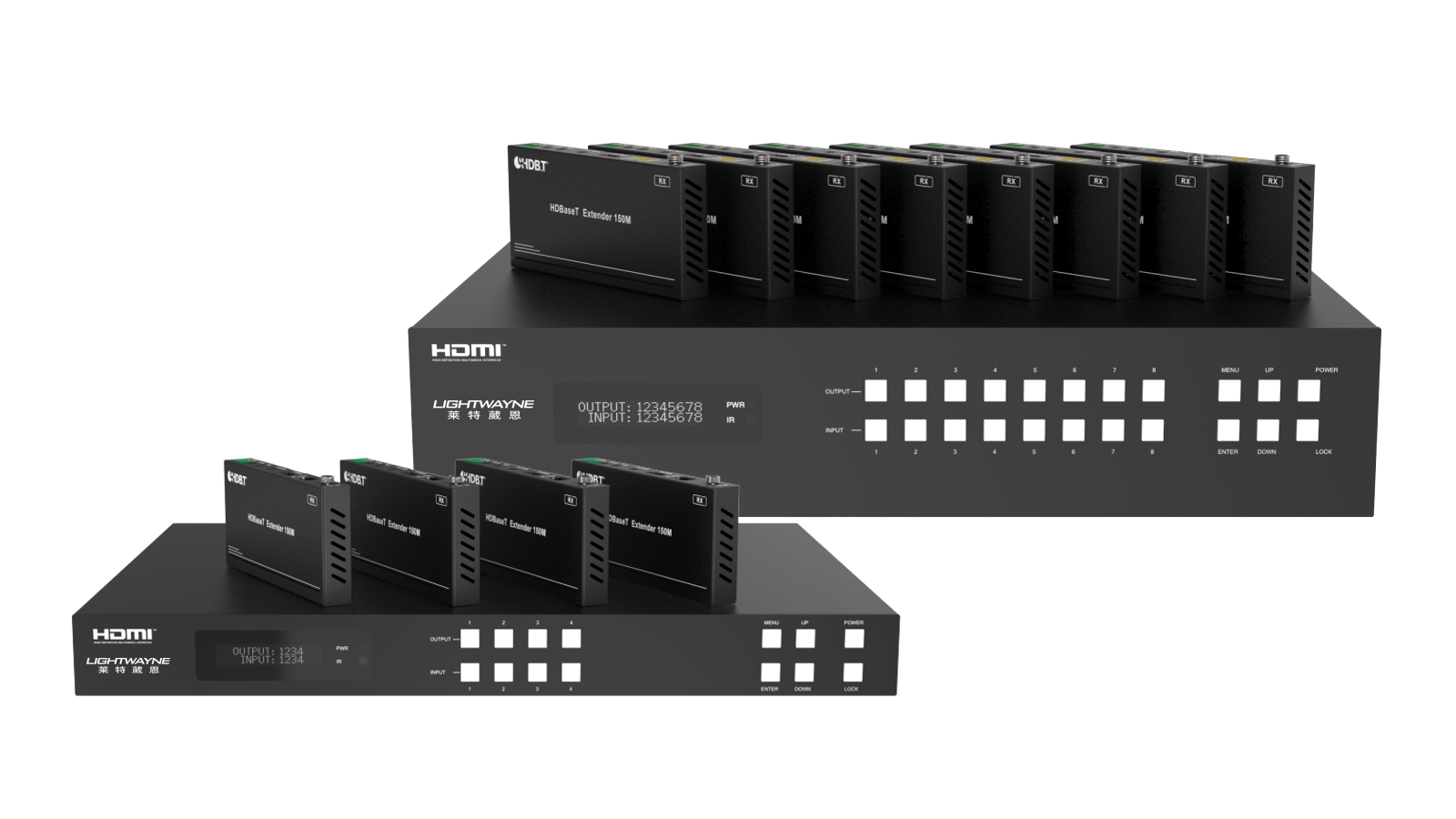

HDBaseT 4×4/8×8矩阵

型号：MX-HT150-H20-44/88

概述

4K60 4×4或8×8 HDBaseT矩阵支持从4或8个HDMI信号源向8或16个 HDMI显示设备传输视频，视频分辨率高达4K60 4:4:4。

矩阵具有4或8路HDMI输出，每路HDMl输出同时提供

HDBaseT镜像输出。HDBaseT输出可通过单根CAT 5E/6/7 网线延长视频传输距离长达150米。支持音频解嵌到模拟和同轴音频输出。所有HDMI输出口都支持独立的4K→1080P 视频缩放功能。

矩阵支持IR矩阵，IR信号在矩阵发射端是一对一控制，在 HDBaseT接收端则跟随HDMI视频通道。矩阵前面板带有 OLED屏幕，可以通过前面板按键、IR遥控器、RS-232、 LAN和Web GUI进行控制。

特性

● 4路或8路HDMI输入，4路或8路HDMI输出+4路或8路HDBaseT镜像输出

● 1U/2U机架式设计，前面板带OLED显示屏

● 符合HDMI 2.0b,HDCP 2.2/1.x规范

● 视频分辨率高达4K60 4:4:4

● 支持快速切换

● 支持IR矩阵

● 支持CEC

● 智能EDID管理

● 支持视频缩放功能(4K→1080p)

● 通过单根网线，HDBaseT镜像输出距离达150米(1080p),120 米(4K)

● 音频支持LPCM 7.1CH,Dolby TrueHD和DTS-HD Master Audio

● 支持模拟音频和同轴音频解嵌

● 支持PoC(矩阵到接收器)

● 支持TCP/IP、RS-232、Web GUI、前面板按键和遥控器控制

展示

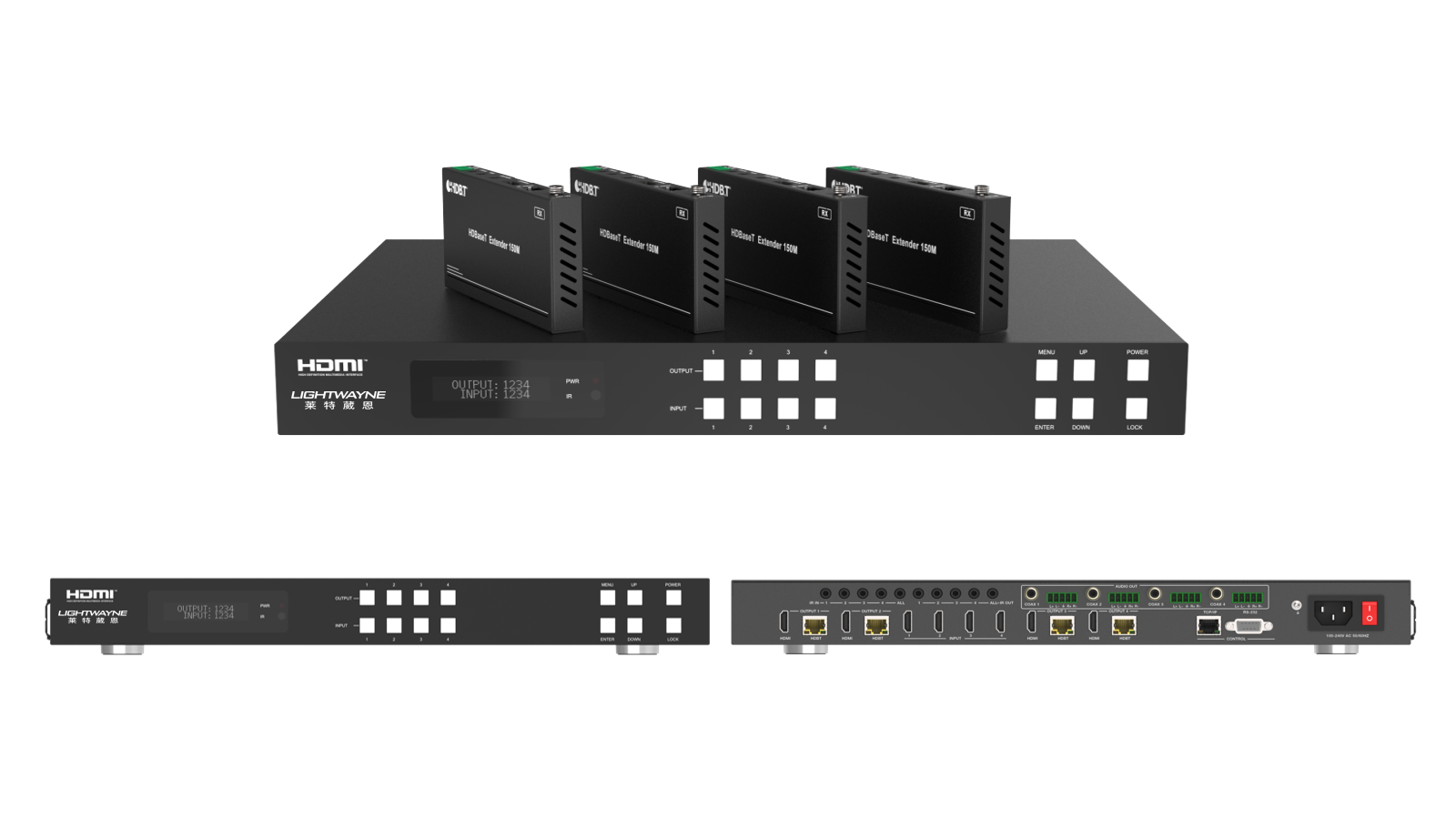

产品名称：HDBaseT 4×4矩阵

产品型号：MX-HT150-H20-44

产品详情：MX-HT150-H20-44_北京莱葳视觉科技有限公司 - 莱特葳恩Lightwayne

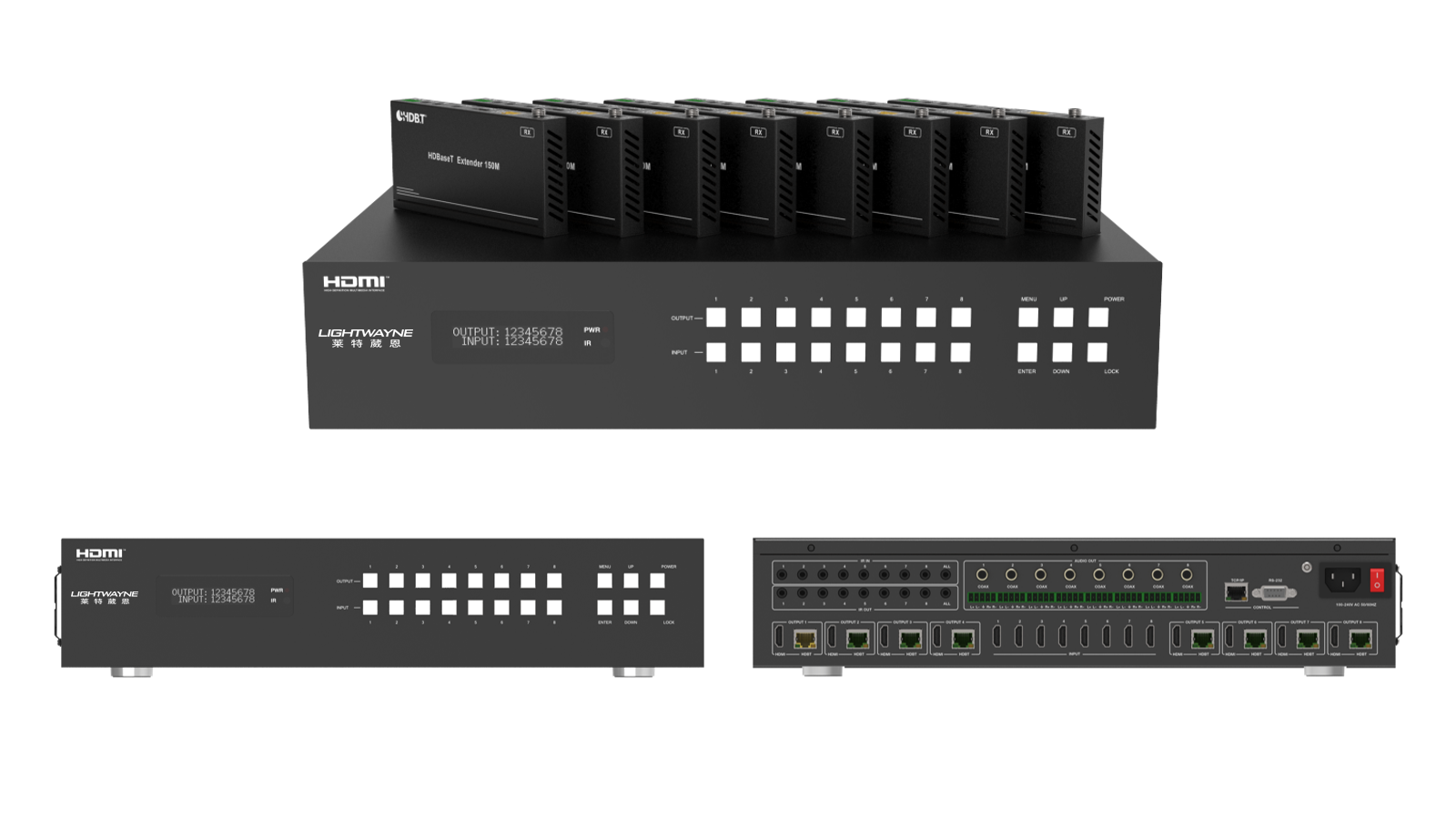

产品名称：HDBaseT 8×8矩阵

产品型号：MX-HT150-H20-88

产品详情：MX-HT150-H20-88_北京莱葳视觉科技有限公司 - 莱特葳恩Lightwayne
