HDMI 固化矩阵

亮点

❖ 所有输入输出端口都可以传输高达4K60 4:4:4分辨率的视频

❖ 内置EDID和自动缩放功能，避免信号源和显示器之间出现分辨率匹配的问题

❖ 所有输出端口均自带音频剥离功能，可以将信号源的音频信号发送到专业音频系统

❖ 支持CEC，可通过HDMI线缆控制连接的设备，支持ARC，可通过HDMI❖ 线缆进行音频回传，减少连接线缆数量。

❖ 支持多种控制方式，方便管理。

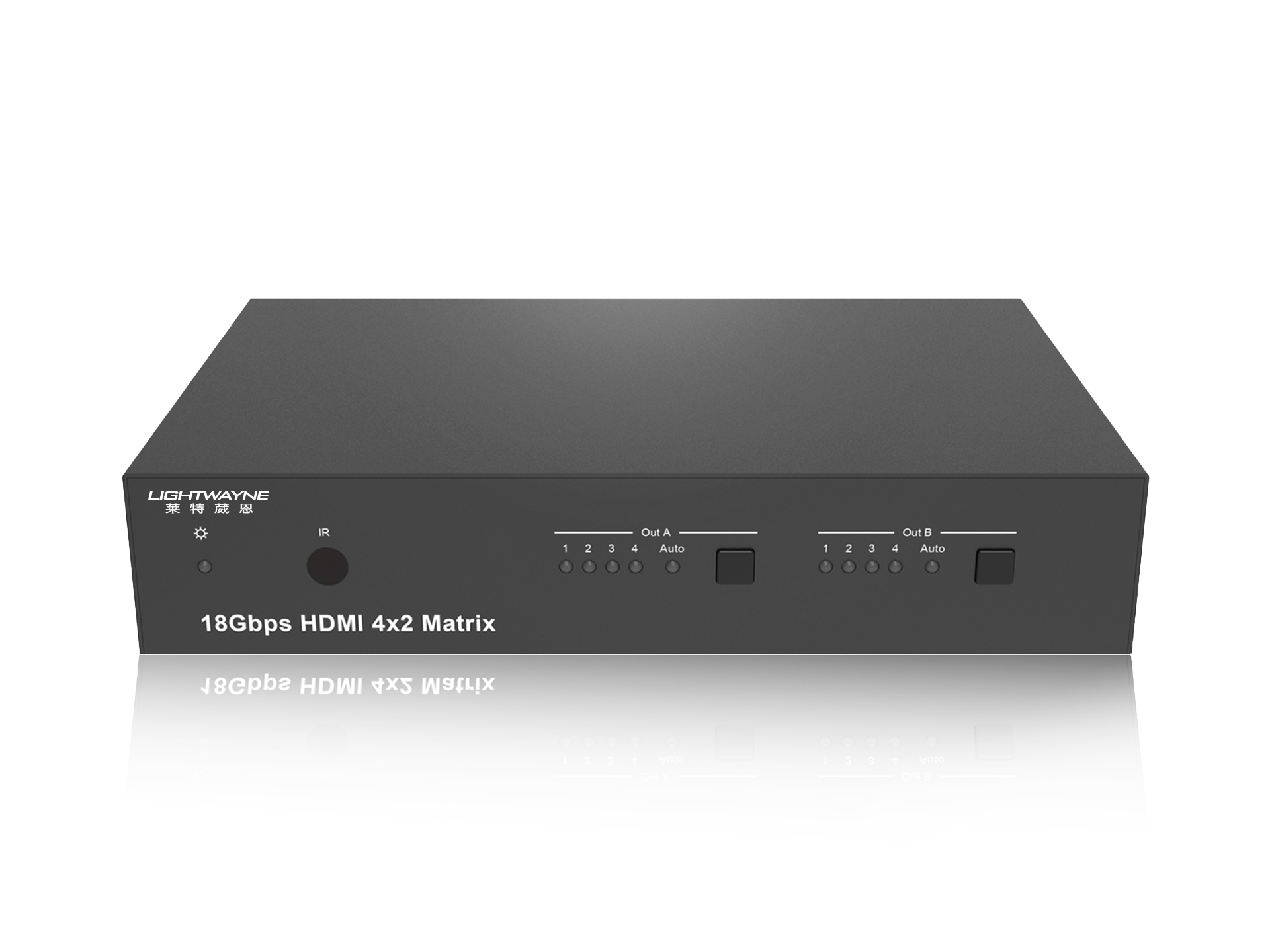

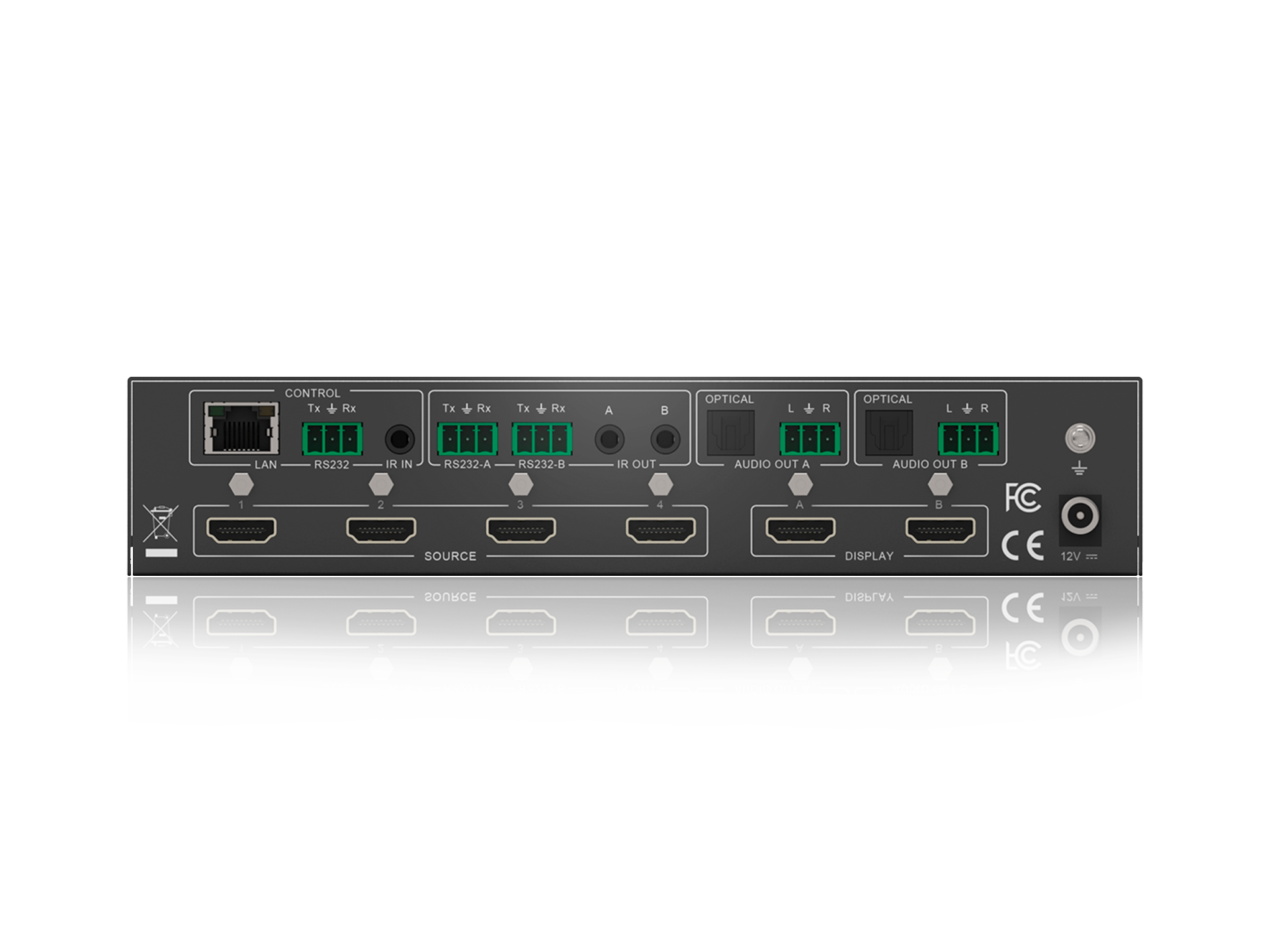

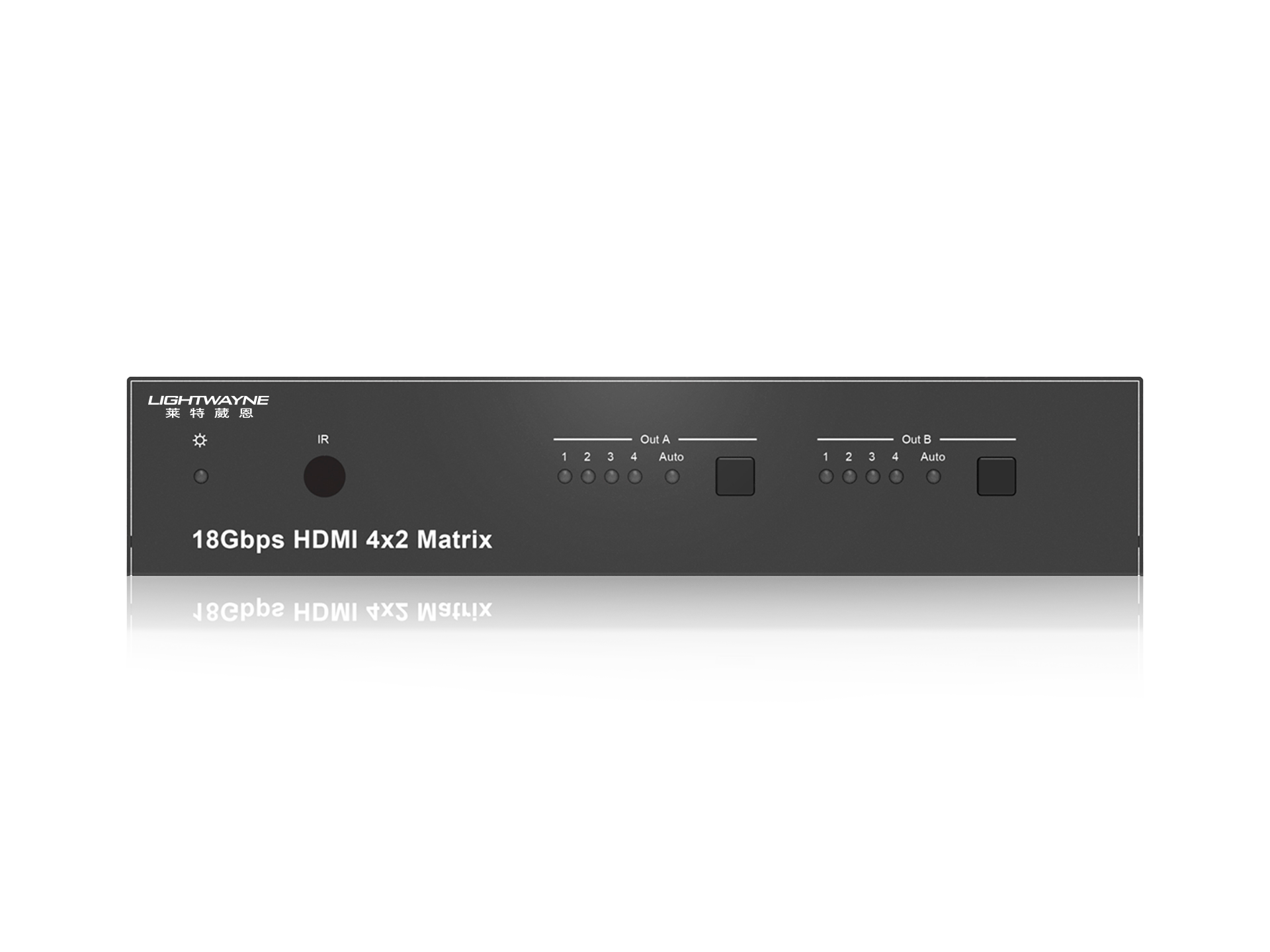

HDMI 4×2矩阵

MX-H20-42AI

概述

4K60 4×2 HDMI矩阵能够切换任意4个HDMI信号源给2个HDMI显示设备，支持分辨率高达4K60 4:4:4。

矩阵可剥离HDMI信号源设备的音频给光纤和模拟L/R输出。支持4K→1080P缩放功能（如果源设备是4K，电视只支持1080P，4K分辨率经过本设备可降低到1080P给电视输出）。产品支持ARC功能，支持18Gbps带宽。

产品支持前面板按键、IR遥控器、RS-232或LAN控制。

特性

 ● 4路HDMI输入，2路HDMI输出

 ● 支持HDMI 2.0，HDCP 2.2

 ● 最高分辨率可达4K60 4:4:4

 ● 支持HDR,HDR10+,DOLBY VISION,HLG功能

 ● 内置信号均衡，信号恢复和信号放大电路，标准HDMI线

 4K60前后各5米，4K30前后各10米，1080P60前后各15米

 ● 支持输入自动识别

 ● 支持画面快速切换

 ● 支持EDID管理

 ● 内置解析度转换器

 ● 支持音频解嵌功能

 ● 音频支持LPCM 7.1CH,DOLBY TrueHD,DTS-HD

    MASTER,光纤音频解嵌支持PCM2.0,Dolby Digital /

    Plus,DTS,模拟音频解嵌支持LPCM 2CH

 ● 支持ARC功能

 ● 支持RS-232，IR和CEC功能

 ● 支持TCP/IP、RS-232、Web GUI、前面板按键和遥控器控制

 ● 无风扇设计，发热低，无噪音

 ● 采用航空螺旋式电源接口

展示

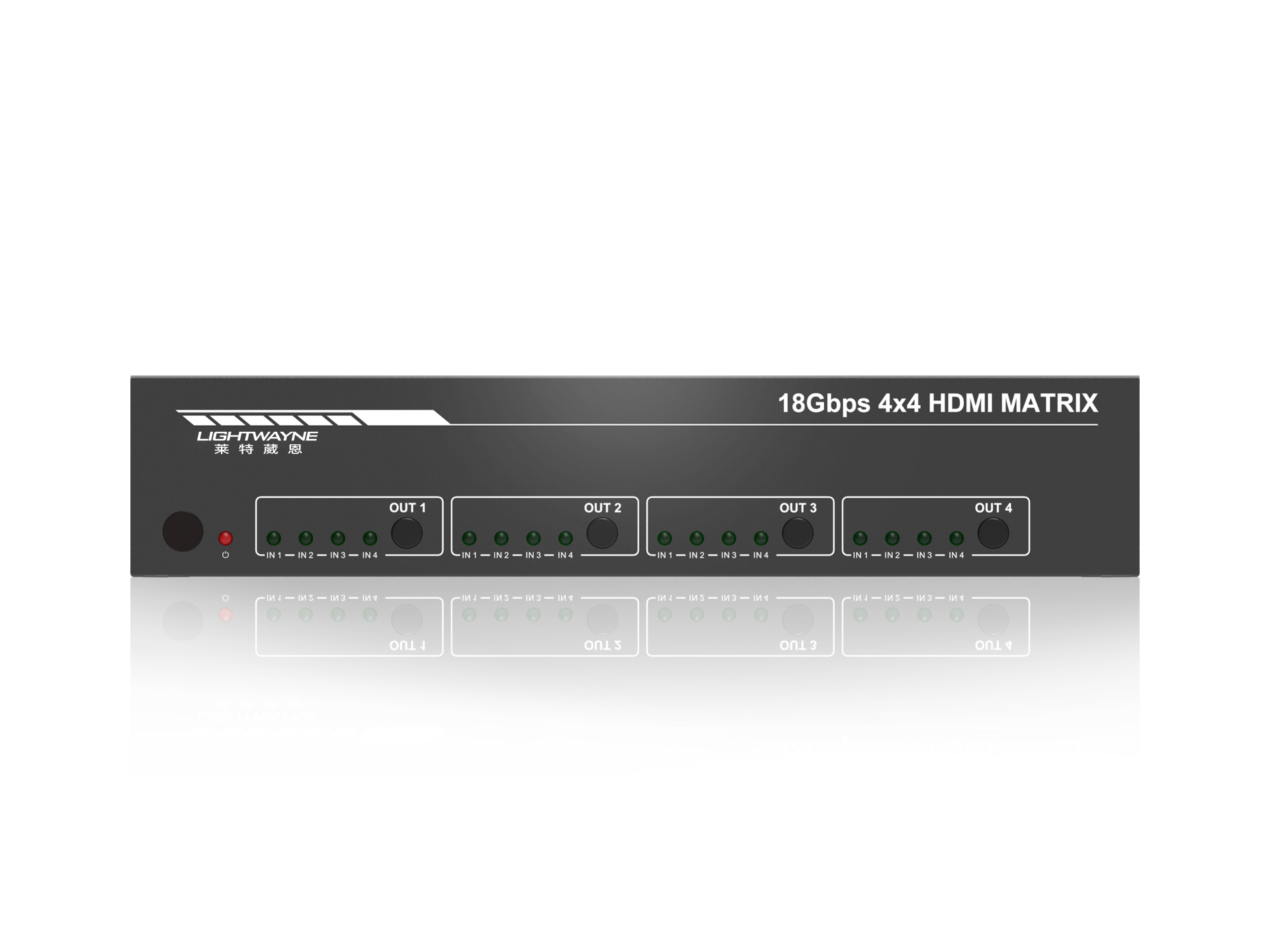

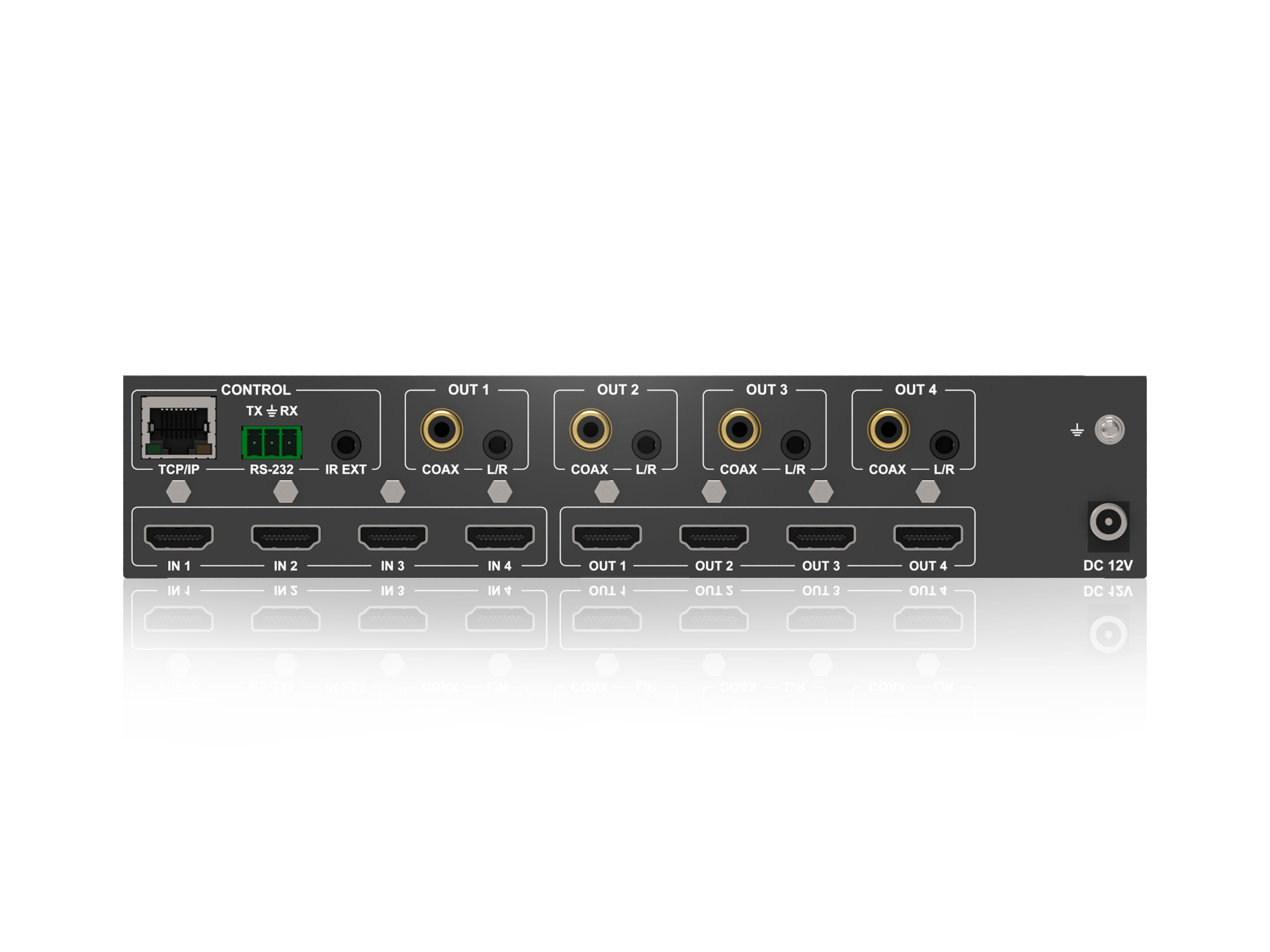

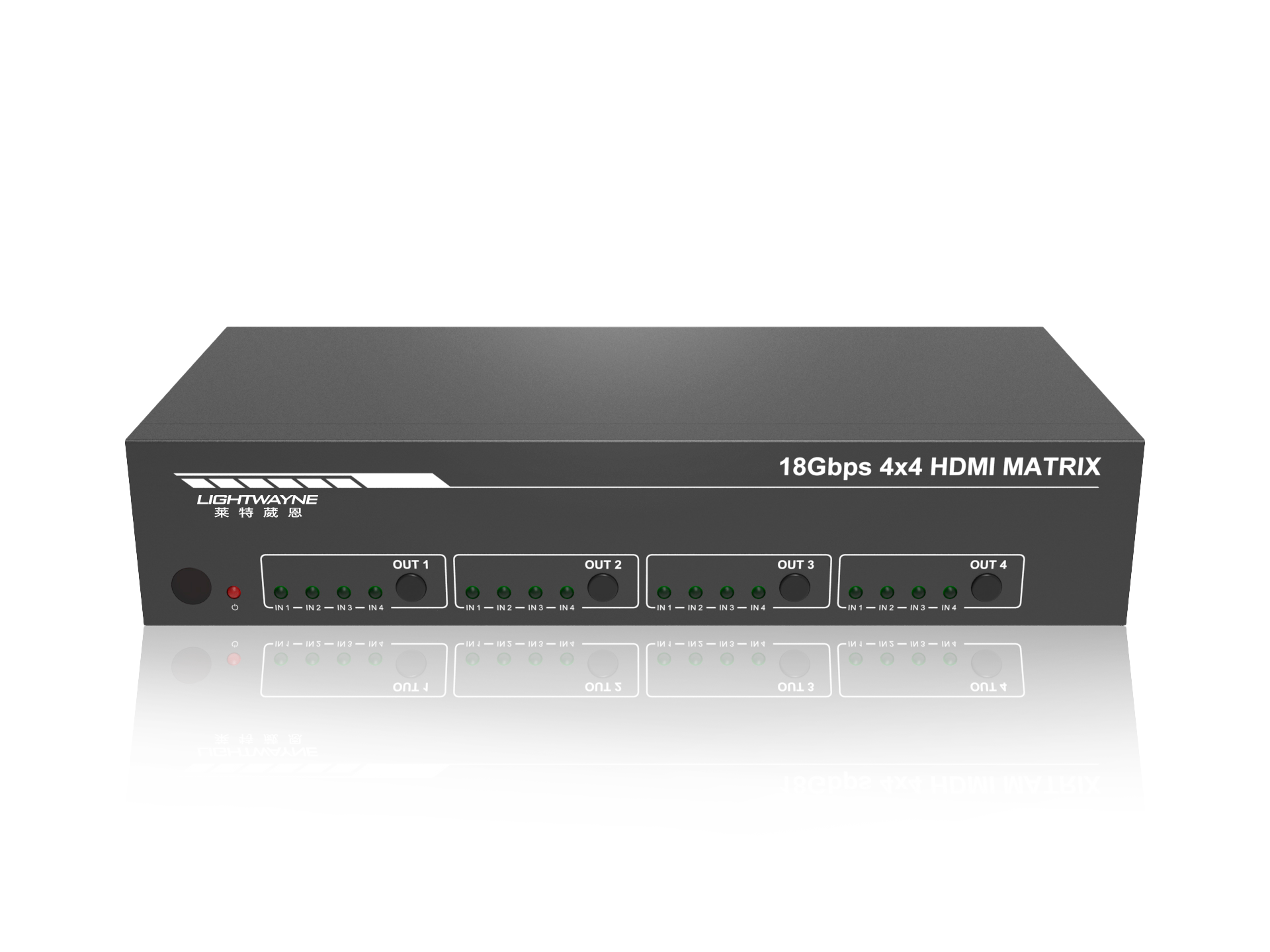

HDMI 4×4矩阵

MX-H20-44A

概述

4K60 4×4 HDMI矩阵可以同时切换4路HDMI信号源到4路HDMI显示设备。

视频分辨率最高支持到4K60 4:4:4,所有输出端口都支持独立的视频缩放功能（4K→1080P）以及模拟L/R和同轴音频剥离功能。ARC功能可将显示设备的音频回传到同轴端口输出。

矩阵支持EDID管理，可通过前面板按键、IR遥控器、RS-232、TCP/IP或Web GUI控制。

特性

● 4路HDMl输入，4路HDMI输出

● 符合HDMI 2.0b，HDCP 2.2/1.4和DVI 1.0规范

● 视频分辨率高达4K60 4:4:4

● 支持快速切换功能

● 支持视频缩放功能（4K→2K）

● 智能EDID管理

● 音频支持LPCM 7.1CH,Dolby TrueHD,DTS-HD Master Audio

● 支持模拟音频和同轴音频解嵌功能

● 同轴输出端口支持ARC功能

● 支持TCP/IP、RS-232、Web GUI、前面板按键和遥控器控制

展示

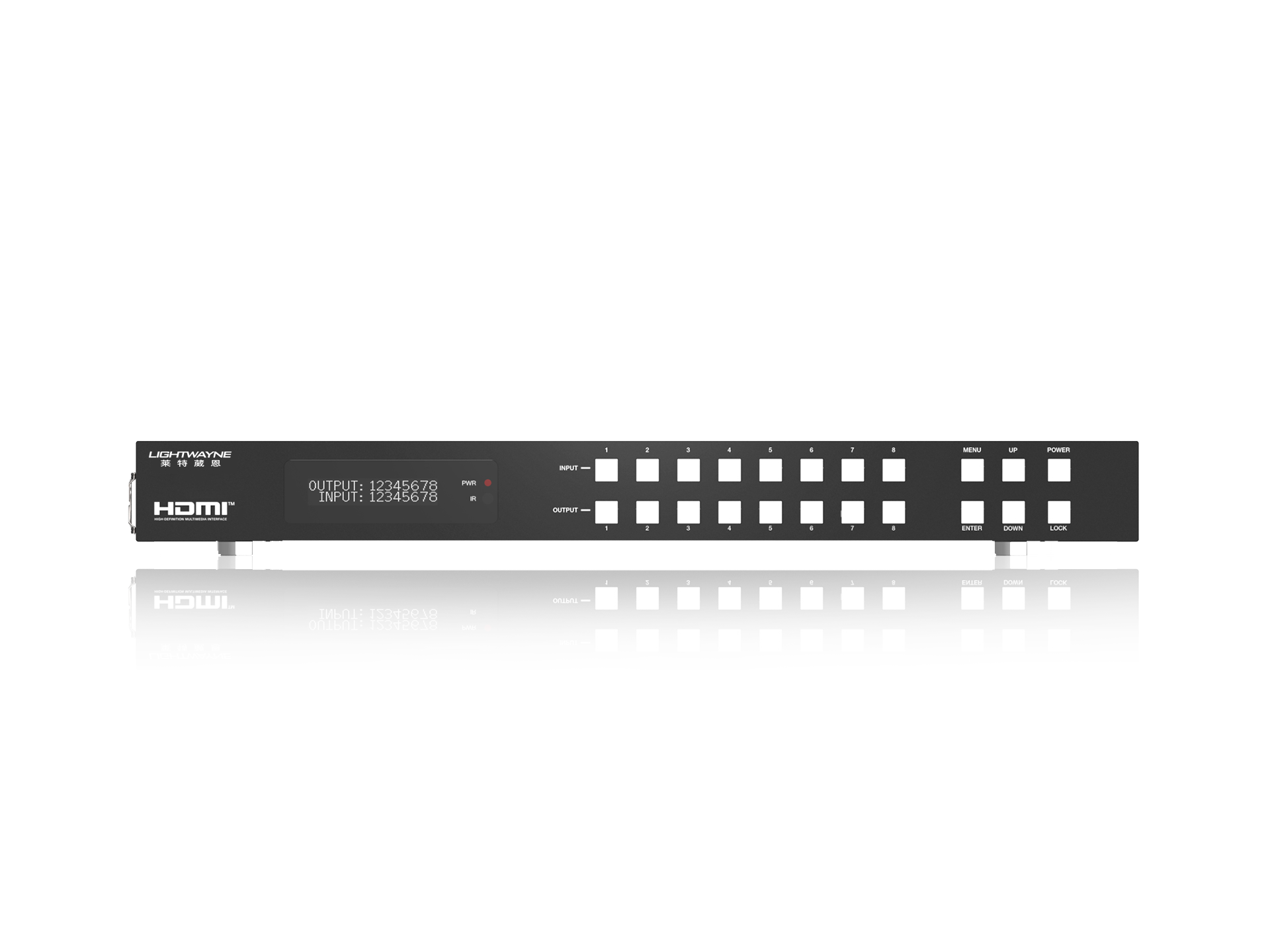

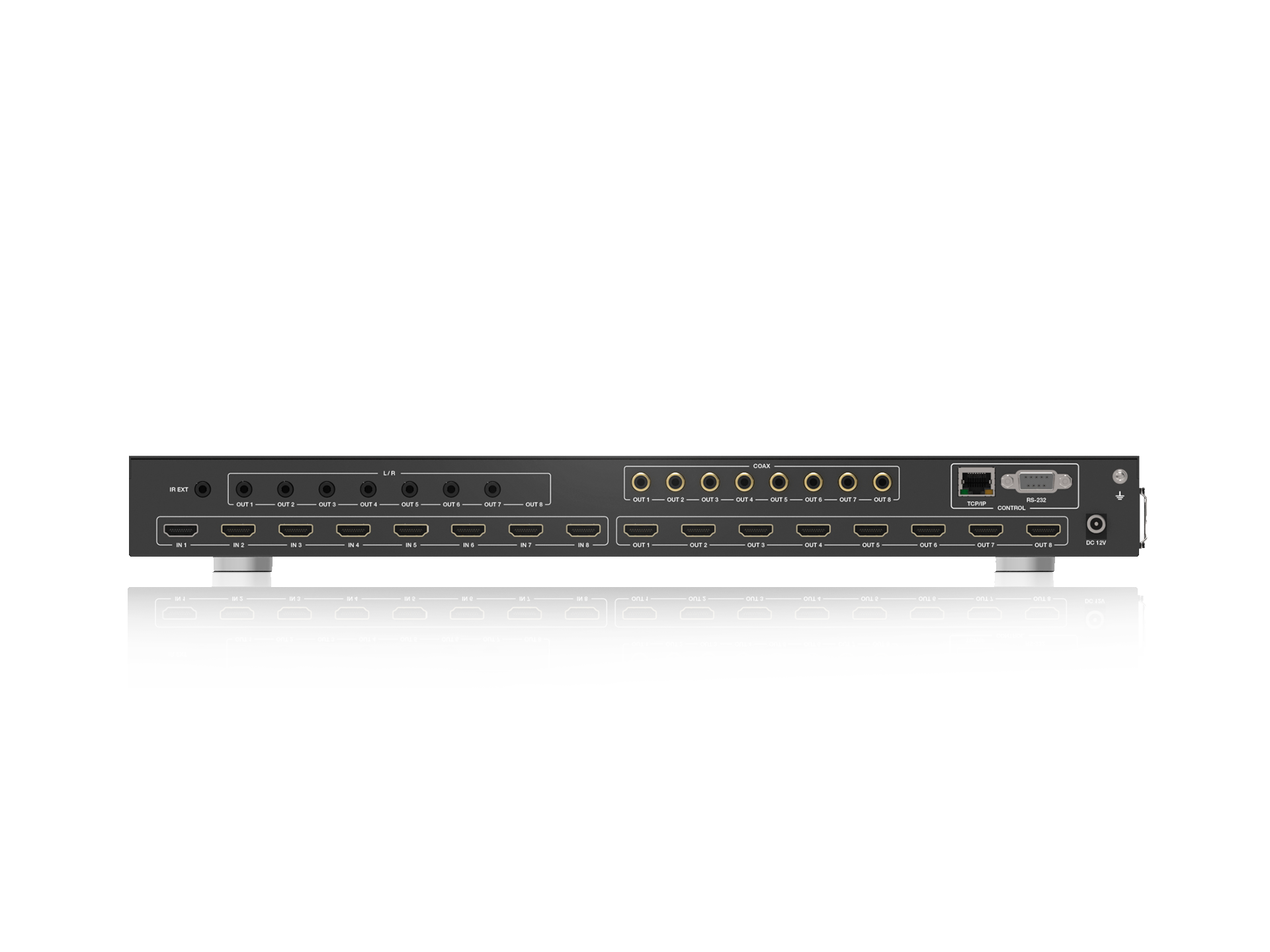

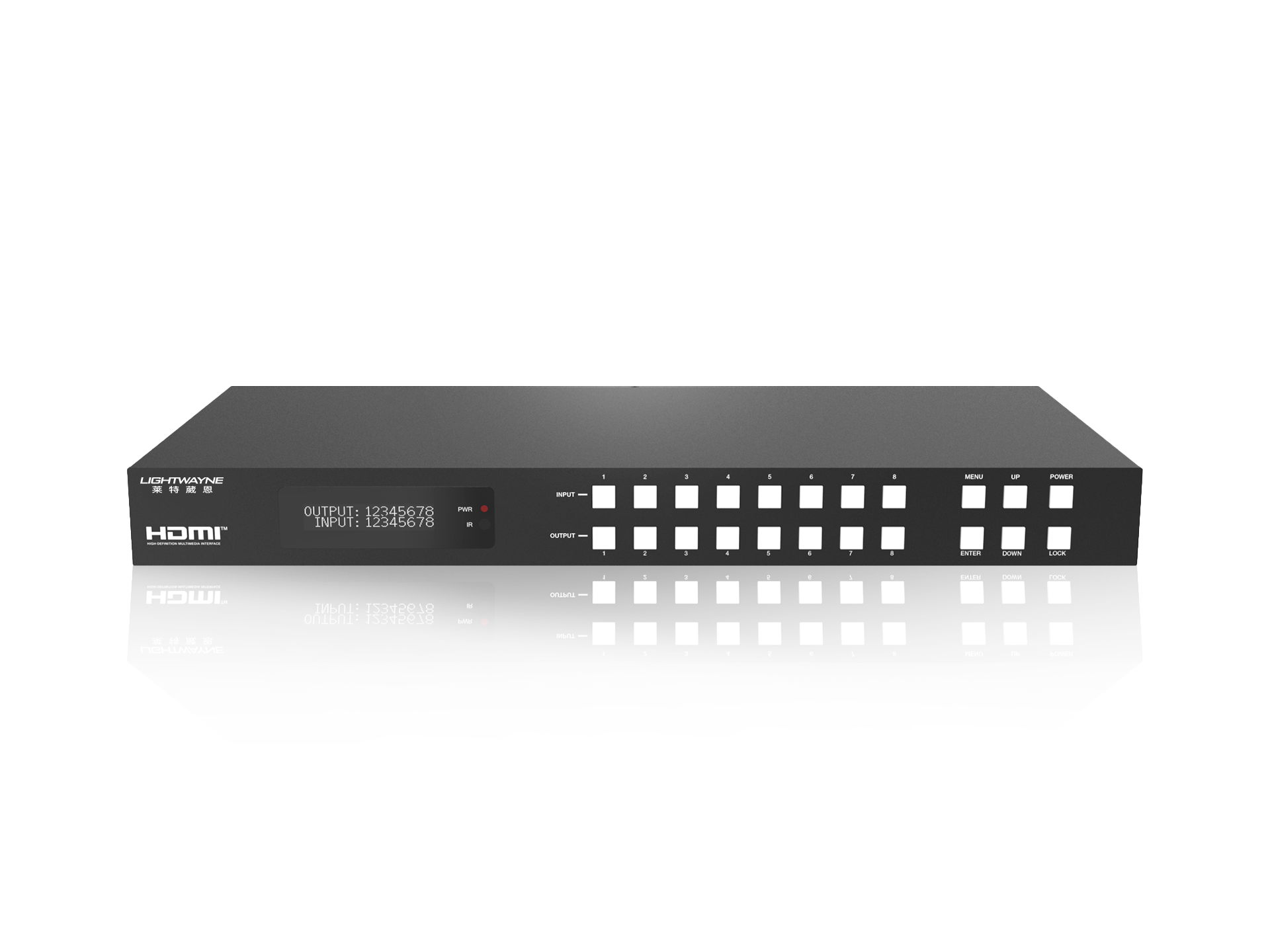

HDMI 8×8矩阵

MX-H20-88A

概述

4K60 8×8 HDMI矩阵支持从8个HDMI信号源向8个HDMI显示设备传输视频（分辨率高达4K60 4:4:4）和多通道高分辨率数字音频。

支持剥离HDMI源的音频到同轴音频口输出。当开启ARC功能时，可以将HDMI显示设备的音频回传到同轴音频口输出。矩阵的每个HDMI输出口独立支持4K到1080P的视频缩放。支持CEC控制显示，以及智能EDID管理。可通过面板按键，红外遥控器，RS-232,LAN和Web GUI控制。

每路信号都严格按照行业标准设计，防止各个信号之间的相互串扰，减少信号的衰减，保证了每路高清信号经过本设备交换过后的信号质量，实现高清信号的完美输出。

产品广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。

特性

● 8路HDMI输入，8路HDMI输出

● 1U机架安装，前面板带OLED显示屏

● 符合HDMI 2.0b，HDCP 2.2/1.4规范

● 视频分辨率高达4K60 4:4:4

● 支持快速切换功能

● 支持视频缩放功能（4K→2K）

● 智能EDID管理

● 音频支持LPCM 7.1CH,Dolby TrueHD,DTS-HD Master Audio

● 支持模拟音频和同轴音频解嵌功能

● 同轴输出端口支持ARC功能

● 支持TCP/IP、RS-232、Web GUI、前面板按键和遥控器控制

展示

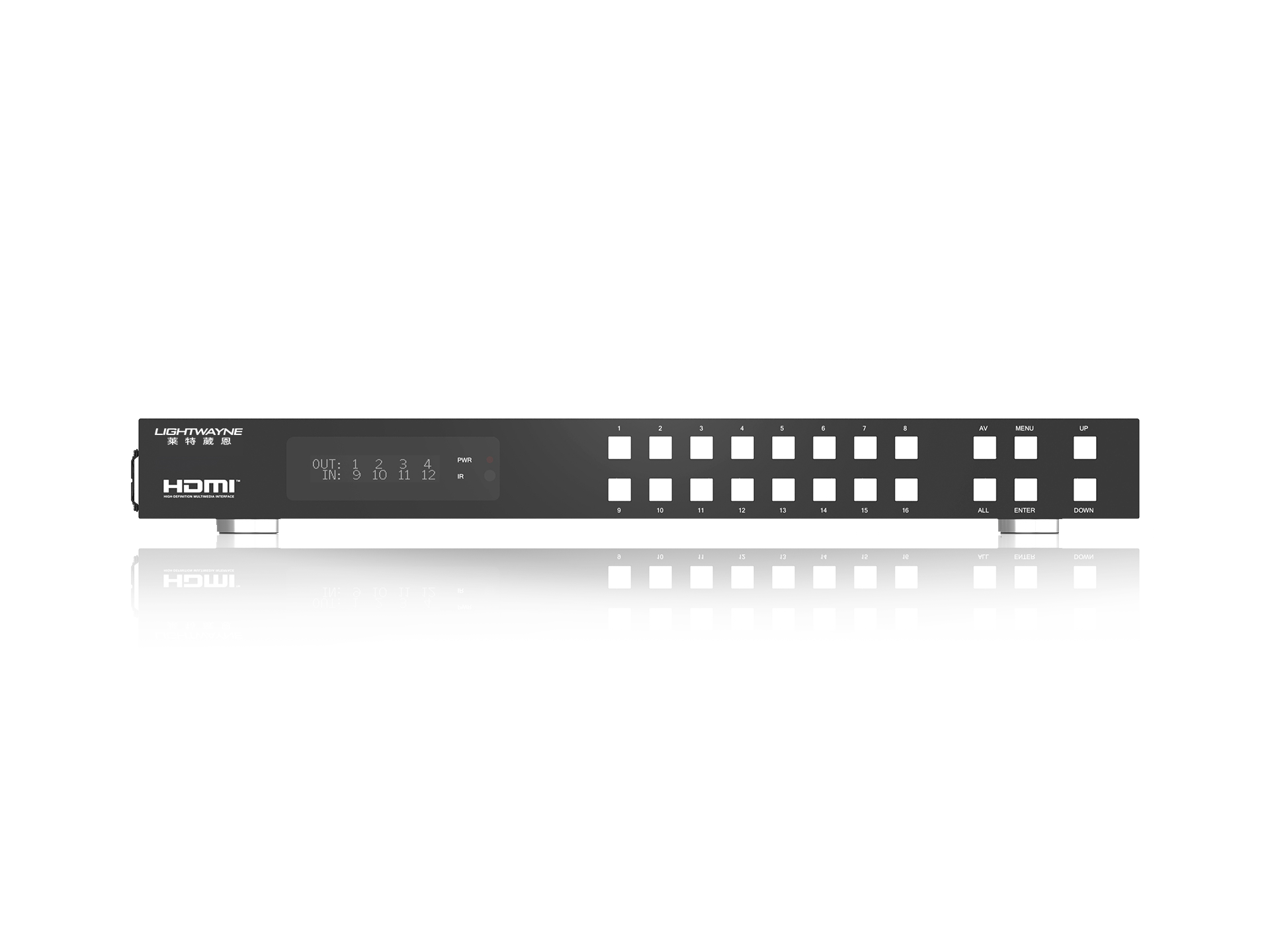

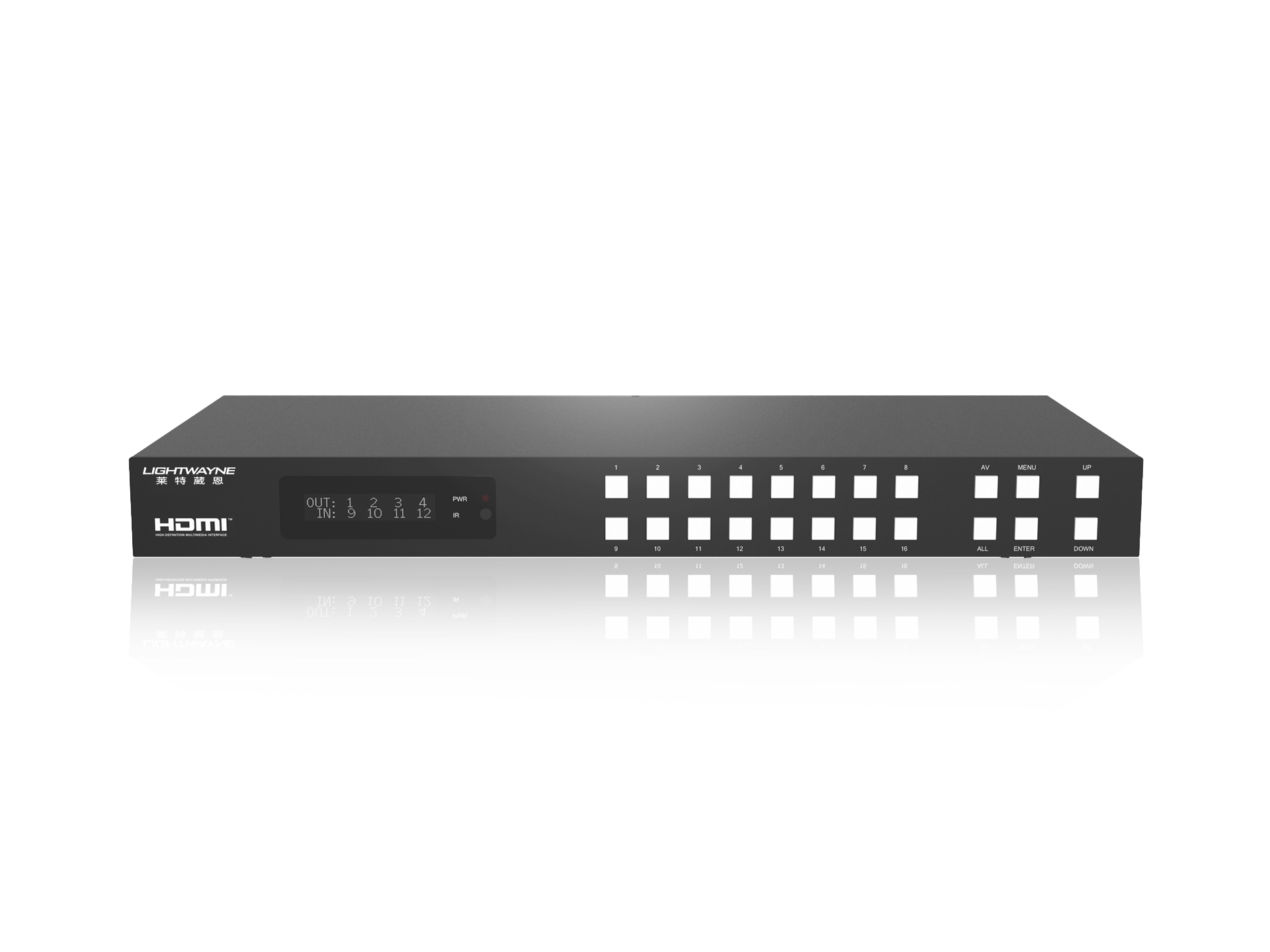

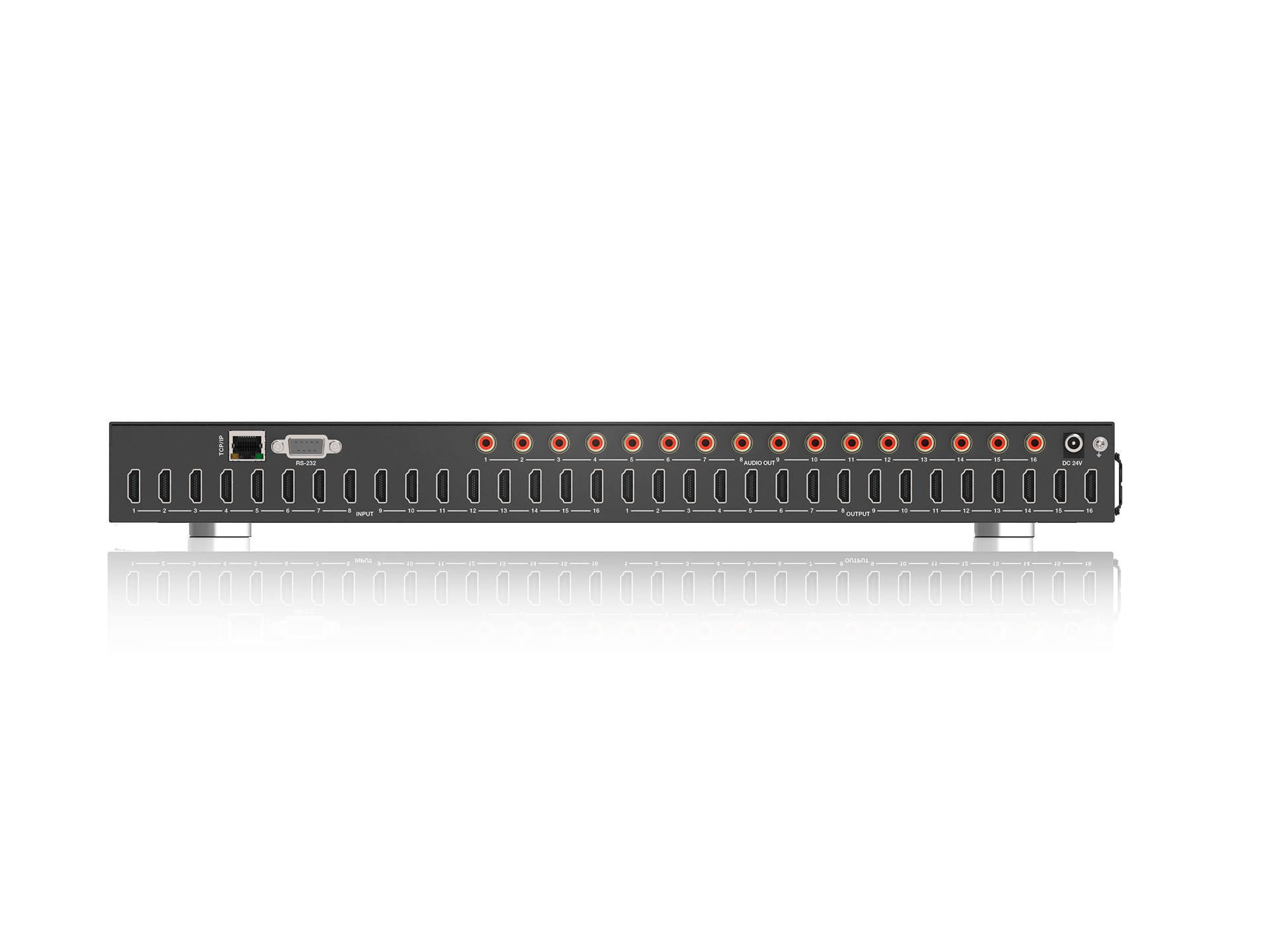

HDMI 16×16矩阵

MX-H20-1616A

概述

4K60 16×16 HDMI矩阵支持从16个HDMI信号源向16个 HDMI显示设备传输视频（分辨率高达4K60 4:4:4）和多通道高分辨率数字音频。

支持剥离HDMI源的音频到同轴音频口输出。当开启ARC功能时，可以将HDMI显示设备的音频回传到同轴音频口输出。矩阵的每个HDMI输出口独立支持4K到1080P的视频缩放。支持CEC控制显示，以及智能EDID管理。可通过面板按键，红外遥控器，RS-232，LAN和Web GUI控制。

每路信号都严格按照行业标准设计，防止各个信号之间的相互串扰，减少信号的衰减，保证了每路高清信号经过本设备交换过后的信号质量，实现高清信号的完美输出。

产品广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。

特性

● 16路HDMI输入，16路HDMI输出

● 1U机架安装，前面板带OLED显示屏

● 符合HDMI 2.0b,HDCP 2.2/1.x和DVI 1.0规范

● 视频分辨率高达4K60 4:4:4

● 支持快速切换功能

● 支持视频缩放功能（4K→2K)

● 智能EDID管理

● 音频支持LPCM 7.1CH,Dolby TrueHD,DTS-HD Master Audio

● 支持同轴音频解嵌功能

● 同轴输出端口支持ARC功能

● 支持TCP/IP、RS-232、Web GUI、前面板按键和遥控器控制

 展示
