01 | 产品介绍

　　MX-MQ-1616T是天权系列无缝混合插卡矩阵，16进16出，采用一卡四路板卡设计，支持HDMI、DVI、VGA、YCbCr、CVBS、3G-SDI、12G-SDI、HDBaseT、LC光纤、IP解码器、音频处理卡、控制板卡等多种信号格式板卡，板卡支持热插拔，扩展和维护都非常方便。

　　01 双重控制

　　支持HDMI 2.0和HDCP 2.2规范，输入输出最高支持 4096×2160@60Hz 4:4:4分辨率，单通道信号交换速率达18Gbps，任意分辨率全兼容、混插混用均无缝切换，无需设置、无需降分辨率、无需降帧频。

　　02 应用广泛

　　内置视频墙与简易中控功能，支持拼接模式、四画面漫游开窗、信号回显预监，可控制周边外围设备;双电源冗余设计支持7×24×365不间断运行，适用于政企会议场，指挥调度 & 安防监控中心，酒店、文旅、会展广电、演播、文旅演出，医疗行业，电力、能源、矿山调度中心，航空、港口调度大厅等多种行业场景。

02 | 功能特性

正视图

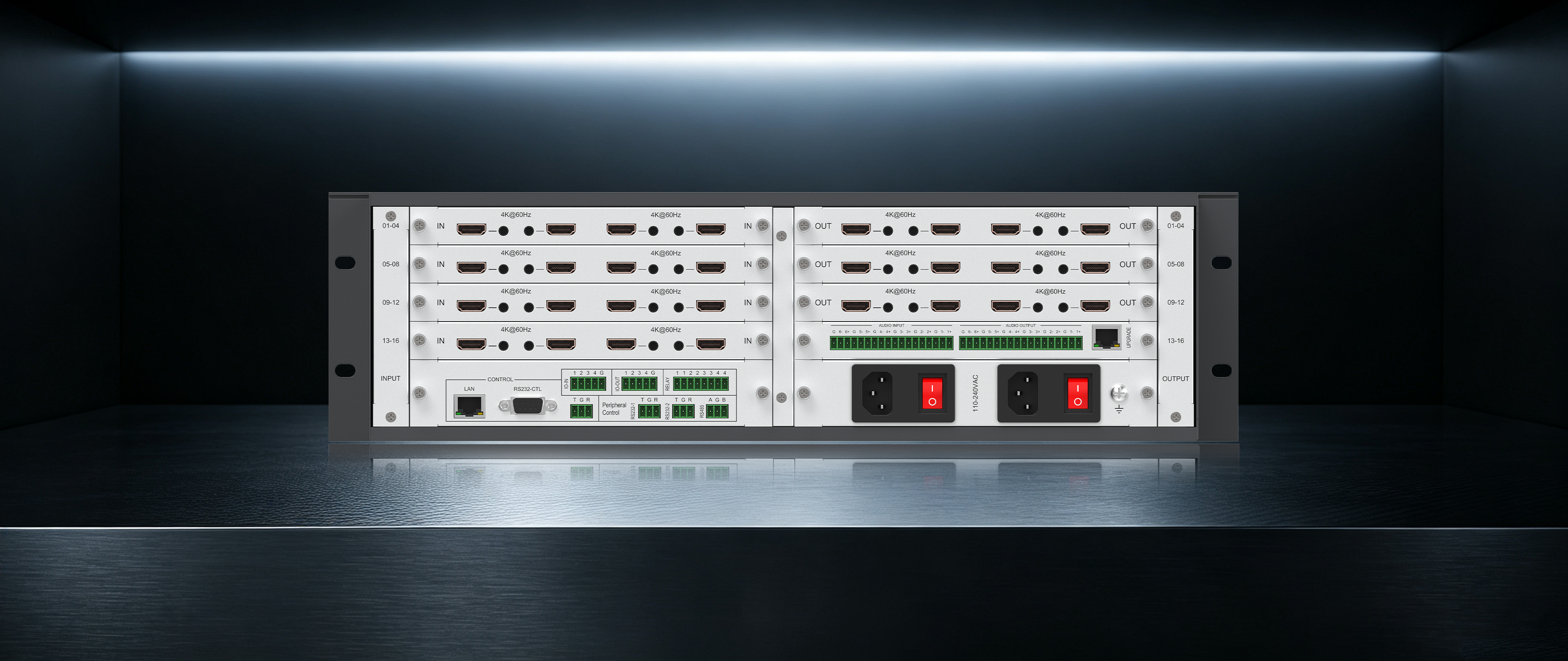

后视图

　　Lightwayne天权系列MX-MQ-1616T无缝混合插卡矩阵具有无缝切换、一卡四路灵活扩展、超高清画质呈现、小间距LED视频墙灵活拼接、信号回显预监和双电源冗余等特性;操作简单，使用方便，极大的提升了工作效率。

　　01. 无缝切换畅享丝滑

　　任意分辨率全兼容、混插混用均无缝切换，无需设置、无需降分辨率、无需降帧频，会议演示中画面切换干净利落，不黑屏不卡顿。

　　02.一卡四路灵活拓展

　　单张板卡支持4路输入或输出，HDMI/DVI/VGA/SDI/HDBaseT/光纤等多种信号板卡需搭配，板卡热插拔即换即用，系统扩容轻松自如。

　　03. 超高清画质呈现

　　支持HDMI 2.0和HDCP 2.2规范，最高4096x2160@60Hz分辨率，单通道18Gbps高速交换，信号无压缩无损耗，原画质还原到显示终端。

　　04.视频墙灵活拼接

　　集成小间距LED和LCD拼接处理器，内置12组拼接模式，支持四画面漫游开窗，指挥中心、监控大屏任意布局随心组合。

　　05 信号回显预监

　　支持输入信号状态检测与汇报、负载接入状态监测，哪路信号异常一目了然，运维排查更省心。

　　06 智能中控联动

　　内置简单中控功能，支持RS-232/RS-485串口，GPIO、继电器控制端口，可统一管控周边投影、音频、灯光等外围设备。

　　07 双电源冗余保障

　　支持双电源冗余供电，过压、过流、过载、过热多重保护，7x24x365小时不间断运行，重要场合稳定可靠。

　　08 触屏操控便捷

　　T型号前面板配备7寸可编程电容触摸屏，可对矩阵进行控制和状态查询。
