核心需求：满足大型会议、用「主显示系统 + 专业扩声系统 + 数字会议系统 + 舞台灯光系统 + 视频采集系统+视频处理系统+录播直播系统+智能管控系统」集成方案，支持场景一键切换。

Lightwayne产品方案：基于莱特葳恩（Lightwayne） 天玑 NDX 系列 IP 分布式系统、天权 MX 系列视频矩阵、天枢 MC 系列智能中控系统、Angekis 4K@60会议摄像机、EX 系列信号延长器构建，面向多功能报告厅与礼堂，解决 “多场景复用、长距离传输、多信号调度、集中分级管控” 核心需求，覆盖学术报告、政务会议、新闻发布、文化活动、论坛峰会等多元应用，实现全链路 4K 超高清、无缝切换、一键场景联动与稳定可靠运行。

产品方案核心特点

1. 全链路超高清：从采集、传输、处理到显示全程支持 4K@60Hz 4:4:4，保障文件文字、人脸表情、舞台细节清晰可辨

2. 多场景一键复用：预设会议、报告、演出、发布会等场景模式，一键切换音视频信号、灯光、音响、显示布局，场地切换效率提升。

3. 长距离稳定传输：针对舞台与控制室跨空间布线场景，提供网线 / 光纤双延长方案，无损传输无干扰，适配不同跨度的厅堂空间

4. 分级管控易运维：支持控制室总控、主席台管控、舞台监看三级操作权限，全中文可视化界面，无需专业人员值守

5. 兼容可扩展：无缝对接录播、直播、舞台灯光、音响系统，支持后续点位扩容与功能升级

二、系统总体架构

采用 “五层分层架构”，根据厅堂规模与功能需求灵活选配集中式矩阵或分布式处理核心，延长层解决长距离传输瓶颈，中控系统实现全设备一体化管控。

1. 信号接入层：主席台电脑、实物展台、无线投屏器、舞台播放器、会议摄像机等多类型信号源

2. 传输延长层：HT 系列 HDBaseT / 光纤延长器，实现舞台、观众席到控制室的长距离无损信号传输，同步透传控制信号

3. 信号处理层：中小型厅堂采用 MX 系列视频矩阵，大型 / 多功能厅堂采用 NDX 系列 IP 分布式系统，实现信号切换、分配、拼接、开窗处理

4. 显示输出层：主 LED 大屏、两侧辅助屏、舞台返送屏、投影融合系统、出入口信息屏等多终端显示

5. 集中管控层：MC 系列中控主机 + 多终端操控，统一管理音视频设备与环境设备，支持场景预设与分级控制

三、核心产品体系与技术规格

（一）天玑 NDX 系列 IP 分布式系统（大型礼堂 / 多功能厅核心）

针对 800 人以上大型礼堂、多分区多功能厅，采用 IP 分布式架构替代传统集中式矩阵，实现多点位灵活接入与全空间信号调度。

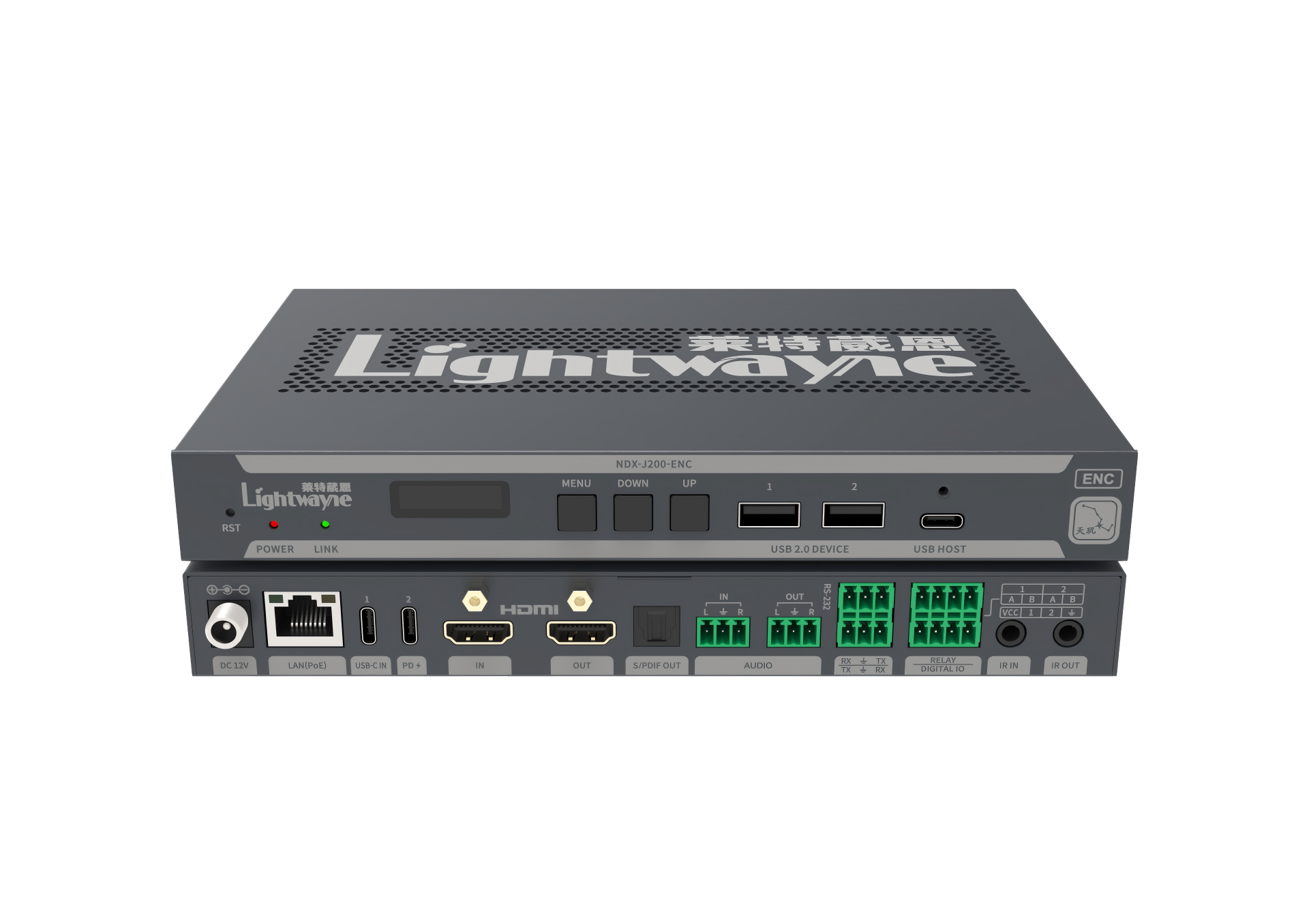

1. 主力型号：NDX-J200 系列（JPEG2000 帧内浅压缩）

   - 核心性能：4K@60Hz 4:4:4 10bit 全色度传输，端到端延迟≤18ms，视觉级无损画质。

   - 核心功能：支持大屏任意开窗、漫游、叠加、拼接，单屏支持 16 画面分割；任意信号源一键推送至任意显示终端；支持 KVM 坐席控制与录播直播对接

   - 组网能力：基于千兆光纤 / 铜缆组网，传输距离不受限，新增点位仅需接入节点，无需重新布线

   - 适用场景：大型政务礼堂、高校千人礼堂、文旅剧场、会展中心多功能厅

2. 旗舰型号：NDX-S300 系列（SDVoE 零压缩）

   - 核心性能：4K@60Hz 4:4:4 零压缩像素级无损传输，延迟 < 1ms，等效解析度≥1800TVL

   - 适用场景：高端政务发布厅、国家级会议礼堂等对画质与实时性要求极致的场景

（二）天权 MX -MQ系列视频矩阵（中小型报告厅核心）

针对 200-500 人中型报告厅，采用纯硬件矩阵架构，实现高稳定、无黑屏的信号切换与分配，性价比突出。

MX-MQ系列 高清无缝混合插卡矩阵

   - 规格选型：支持 8×8~80×80 模块化配置，支持 HDMI、12G-SDI、VGA、HDBaseT、光纤混合插卡，兼容各类型设备型号，如12G-SDI输入和输出板卡对于现场录播、直播等会议活动进行无缝兼容对接。

   - 核心性能：全链路 4K@60Hz 4:4:4，带宽 18Gbps，帧同步无缝切换无黑屏、无闪屏

   - 核心功能：支持 32 组场景预设存储，一键调用；支持 EDID 智能管理，适配不同显示终端；支持网络、串口、按键多方式控制

   - 适用场景：单位内部报告厅、中小型会议中心、酒店多功能厅

（三）天枢 MC 系列智能中控系统（全场景管控核心）

实现报告厅全设备一体化管控，是场景化一键切换的核心载体，支持多级权限与多终端操控。

1. 核心主机：MC-H100 可编程中央控制主机

   - 硬件配置：ARM Cortex-A53 处理器，2GB 内存 + 8GB 存储，1U 机架式安装

   - 接口资源：8 路双向串口、8 路红外、8 路隔离继电器、8 路 IO 干触点、千兆网口，可扩展对接灯光控制台、音响系统、舞台机械

   - 安全特性：多级操作权限密码保护，操作日志全程留痕，支持对接会议预约系统

2. 多终端操控矩阵

   - MC-TP10 10 寸桌面/墙面触控屏：部署于控制室，实现全设备可视化管控与场景调用

   - MC-WP8 墙面按键面板：部署于大厅入口、舞台侧方，实现一键开 / 闭馆、场景快速切换

（四）Angekis  4K@60系列会议摄像机（图像采集核心）

覆盖全景拍摄、发言人跟踪、舞台特写等多机位采集需求，全链路匹配 4K 超高清标准。

   - 核心性能：1/2.8 英寸 CMOS，4K@60fps 输出，12-30 倍光学变焦，AI 发言人自动识别跟踪，全景 / 特写自动切换

   - 接口输出：HDMI、3G-SDI、IP 流三接口同时输出，完美适配矩阵与分布式系统

   - 清晰度对标：等效水平解析度≥1600TVL，满足人脸、文件细节清晰识别

   - 部署位置：主席台上方、观众席后方，负责全景与发言人特写

   - 部署位置：舞台两侧、观众席角落，负责固定区域全景监控与录播补位

 （五）HT 系列双绞线或光纤信号延长器（长距离传输核心）

解决报告厅舞台与控制室距离远、布线复杂、信号衰减的痛点，实现点对点长距离无损传输。

1. 4K60 HDBaseT 网线延长器

   - 核心性能：4K@60Hz 4:4:4 全色度传输，单根 CAT6 网线传输 100 米，无延迟无损耗

   - 透传能力：支持双向 RS232、红外控制信号透传，支持 POH 远端供电，无需额外布电源线

   - 适用场景：舞台到控制室距离 100 米内的中型报告厅，替代多根 HDMI 线缆，简化布线

2. 4K60 光纤延长器

   - 核心性能：4K@60Hz 4:4:4 零压缩无损传输，单模光纤传输最远 20 公里，抗电磁干扰

   - 透传能力：支持双向音频、RS232、红外信号同传

   - 适用场景：超大型礼堂、跨建筑传输、涉密厅堂，以及强电磁干扰环境下的长距离信号传输

四、分场景落地方案

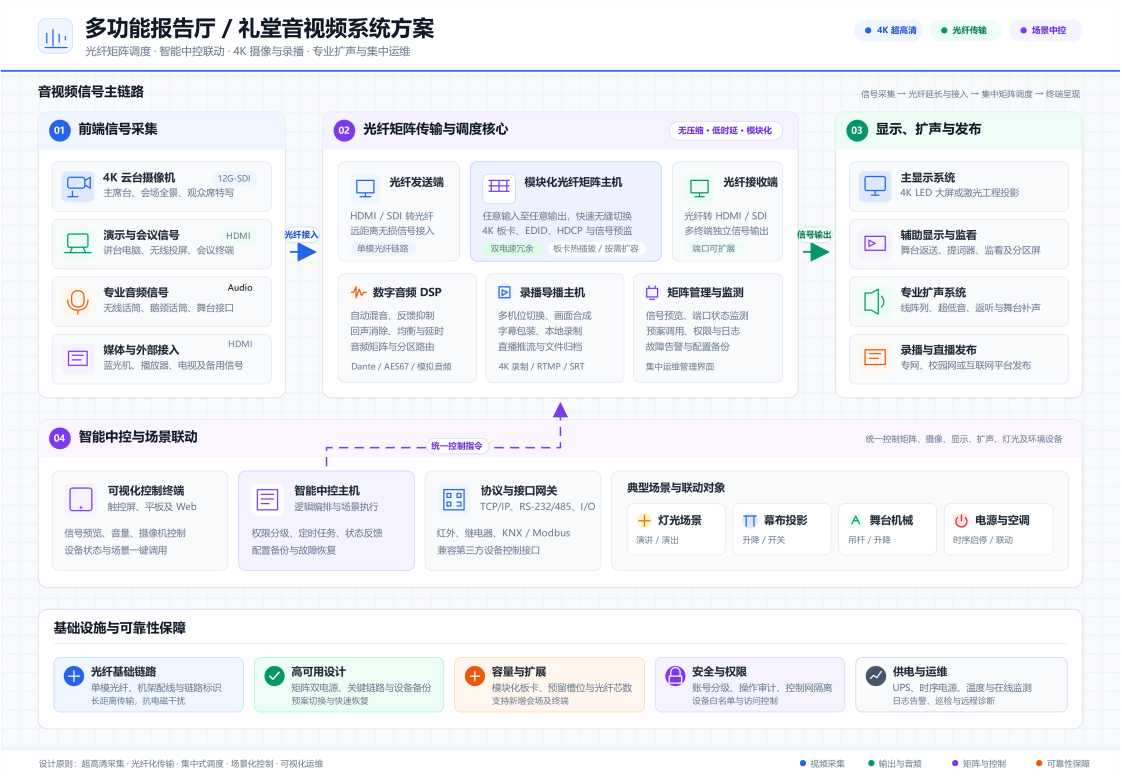

（一）中型多功能报告厅（200-500 人）—— 集中式矩阵 + 延长器方案

适用场景：政府部门报告厅、企业会议中心、酒店中小型多功能厅

系统架构：MX系列混合矩阵 + MC系列中控系统 +Angekis4K 摄像机 +HT系列延长

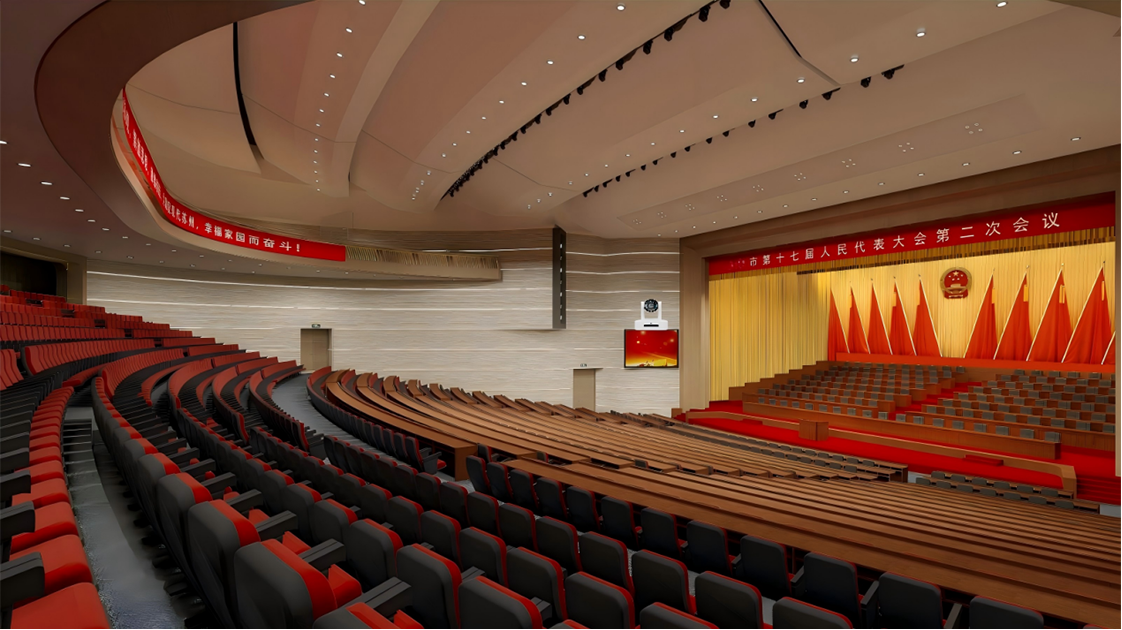

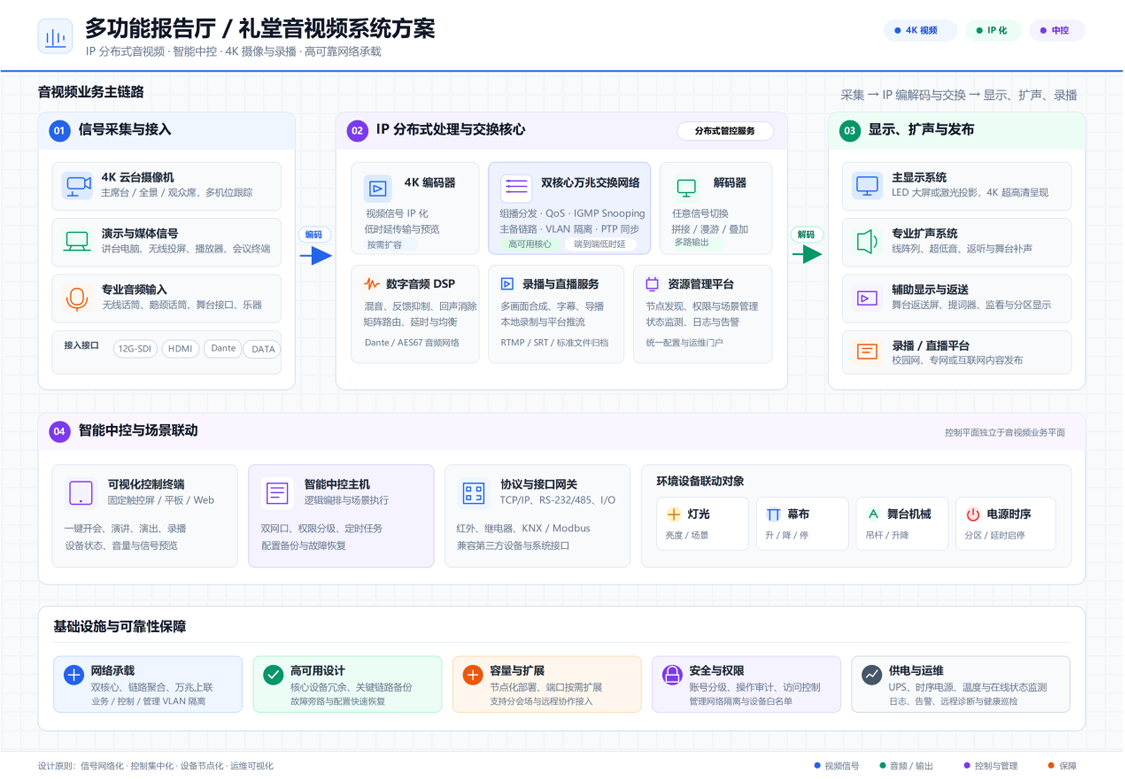

（二）大型多功能礼堂（800-1500 人）—— 分布式系统 + 智能管控方案

适用场景：政务大礼堂、高校千人礼堂、文旅剧场、会展中心主会场

系统架构：NDX-J200 分布式系统 + MC-H100 中控系统 + Angekis 4K 系列摄像机方案要点：

- 节点化部署：舞台、主席台、观众席、控制室分别部署分布式编解码节点，通过光纤组网，无距离限制，扩展灵活

- 多屏统一调度：主大屏、侧屏、返送屏、信息屏任意信号互通，支持画面拼接、开窗漫游、字幕叠加，适配不同活动的显示需求

- 多机位录播直播：全景、主席台特写、观众席、舞台侧方多机位拍摄，AI 自动跟踪，同步对接录播系统与直播推流平台

- 三级管控：控制室总控调度、舞台监看区控制演出流程、主席台控制会议进程，权限分级互不干扰

（三）专业演出 / 新闻发布场景 —— 极致切换与多屏联动方案

适用场景：新闻发布会、文艺汇演、高端论坛、产品发布会

方案要点：

- 帧同步无缝切换：矩阵 / 分布式均支持帧同步技术，画面切换零黑屏、零卡顿，配合舞台灯光实现完美转场

- 多屏同步输出：主舞台屏、侧屏、返送屏画面同步延迟 < 1ms，支持创意拼接布局与画面联动

- 舞台全链路联动：中控系统对接灯光控制台、数字音频处理器、电源时序器、舞台升降设备，场景一键触发全设备联动

- 多平台直播适配：预留 SDI/IP 流接口，支持同时推送至多个直播平台，满足政务公开、品牌发布的传播需求
