HDMI固化矩阵

HDMI无缝矩阵（16进16出4K30）

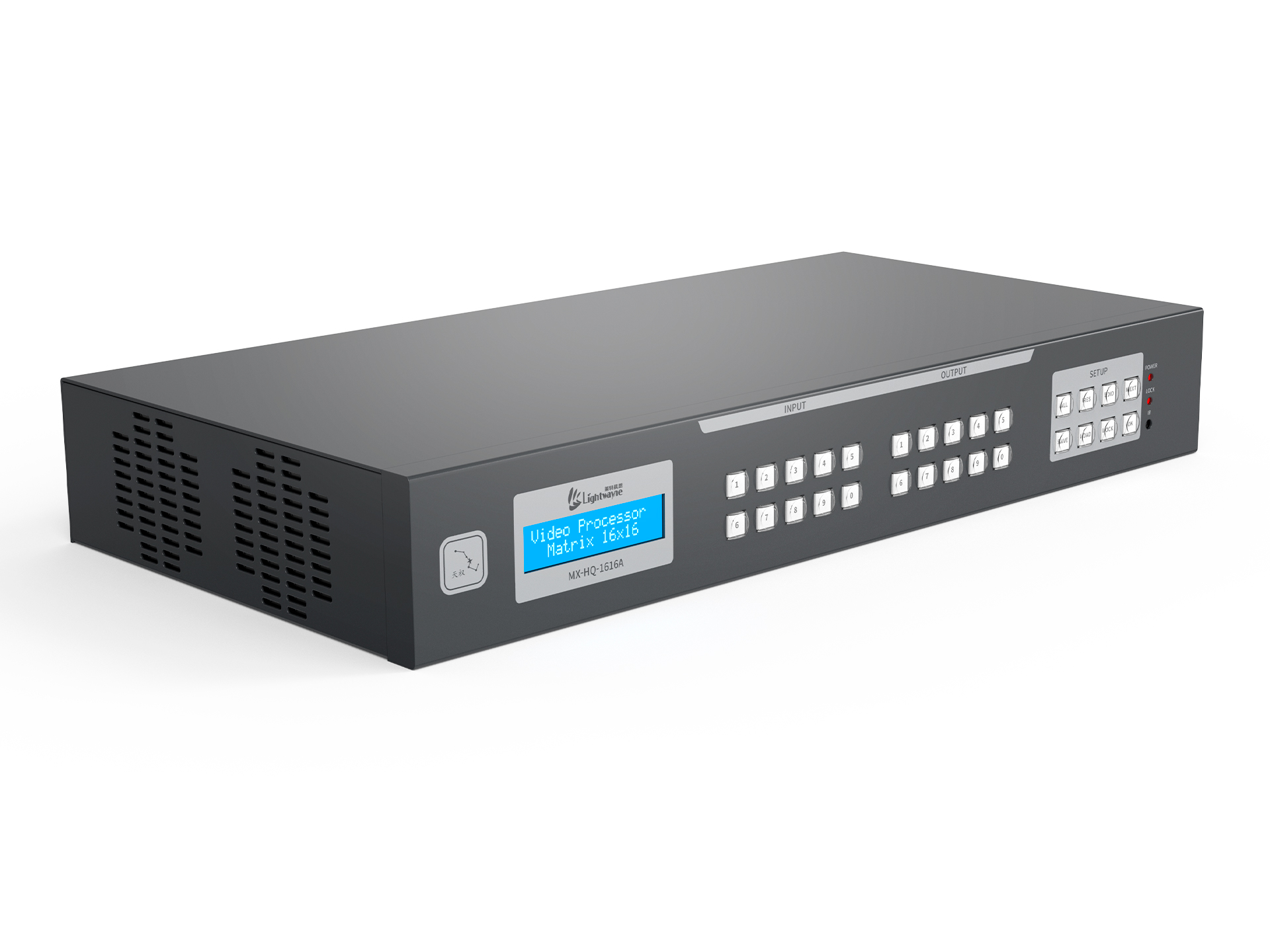

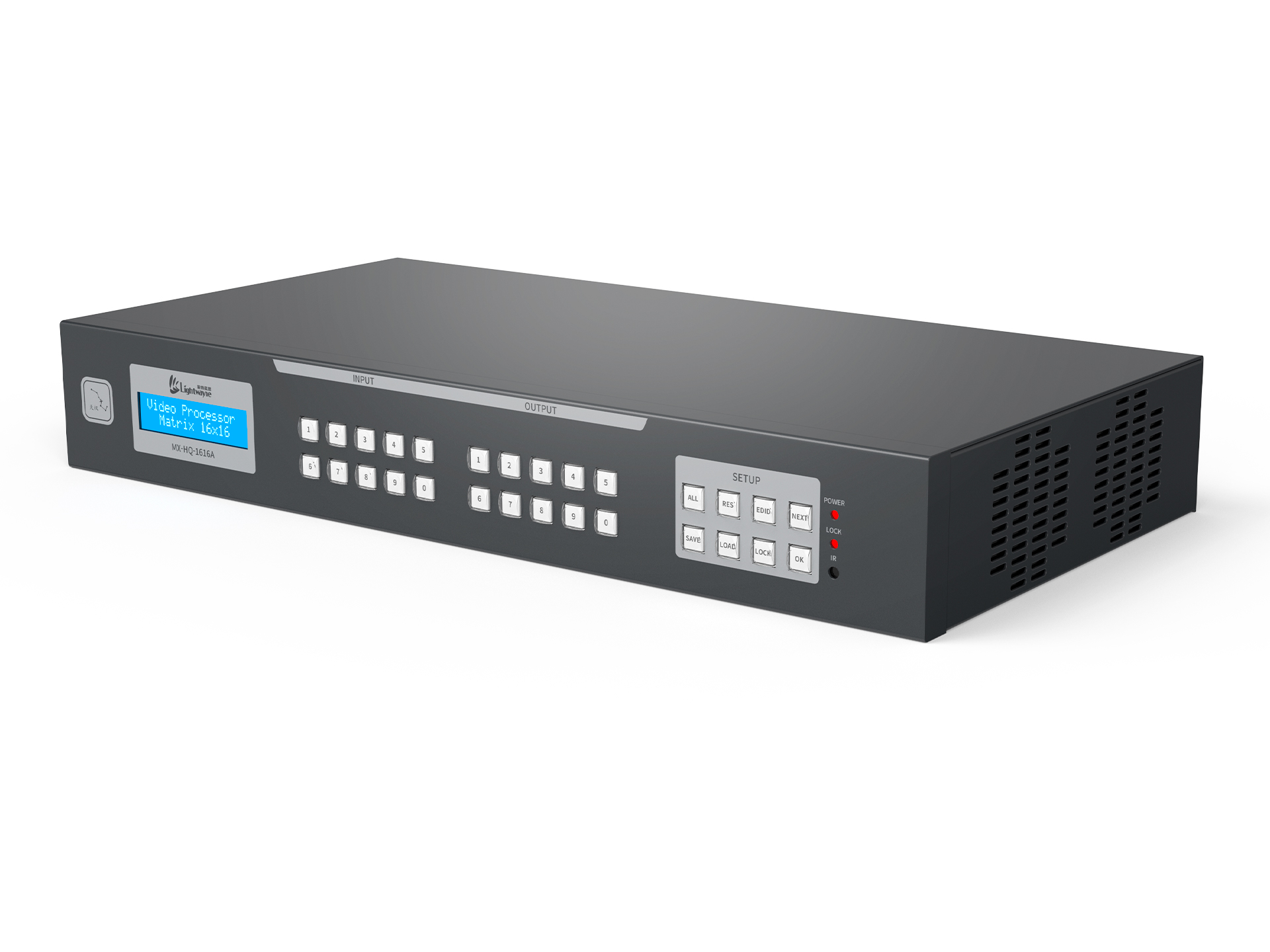

型号：MX-HQ-1616A

HDMI 矩阵能够无缝快速切换任意 16 个 HDMI 信号源给 16 个HDMI 显示设备，支持分辨率高达 4K@30Hz 4:4:4，支持视频墙拼接。

产品支持模拟音频加嵌和解嵌，支持智能 EDID 管理，可通过面板按键，红外遥控器，RS-232，LAN 和 Web GUI 控制。

产品广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。

其他型号：MX-HQ-44A，MX-HQ-88A，MX-HQ-1616A ，如有需要请电话咨询。

功能特性

● 16 路 HDMI 输入，16 路 HDMI 输出

● 符合 HDMI1.4、HDCP1.4 规范

● 支持视频无缝快速切换

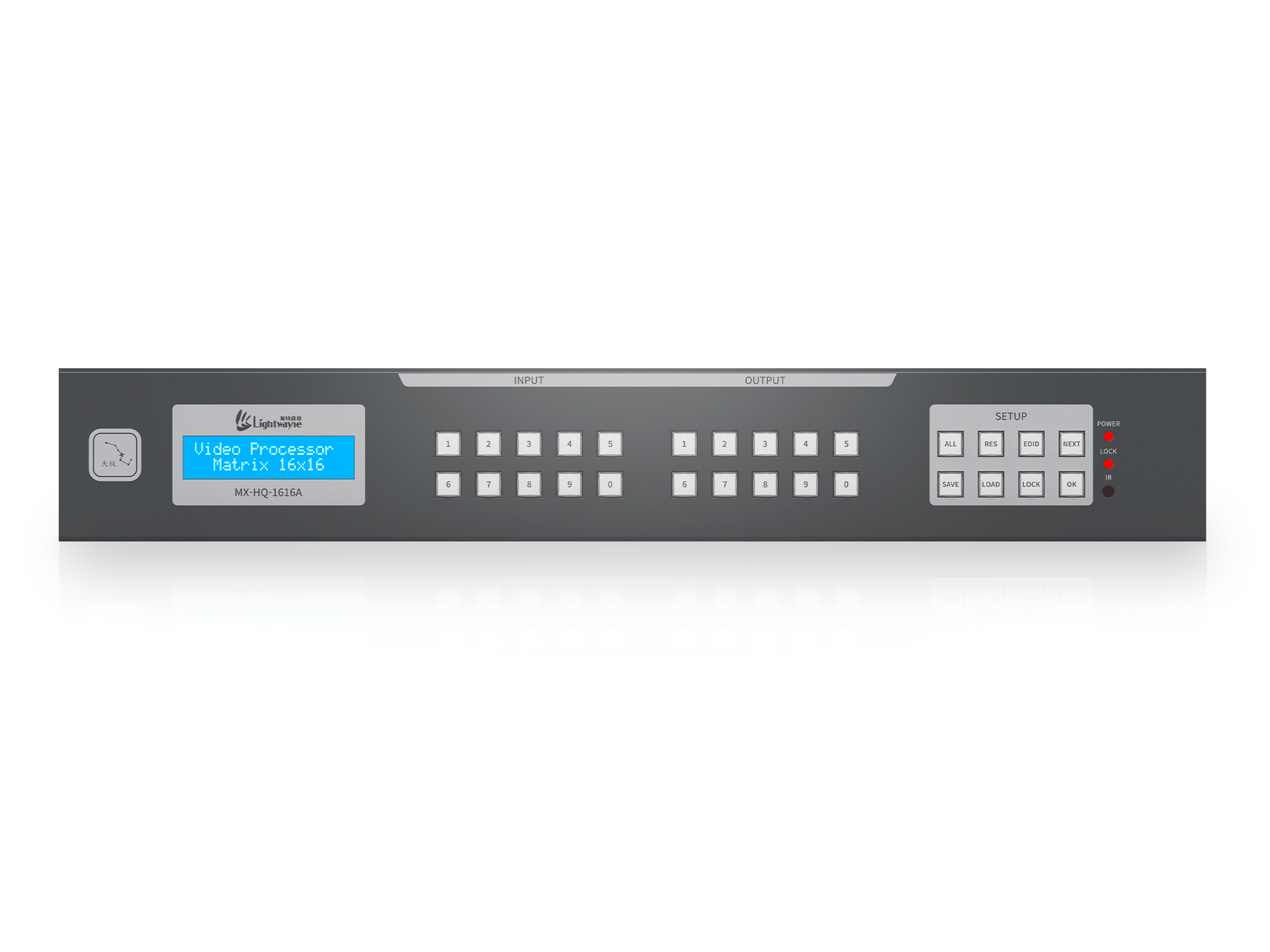

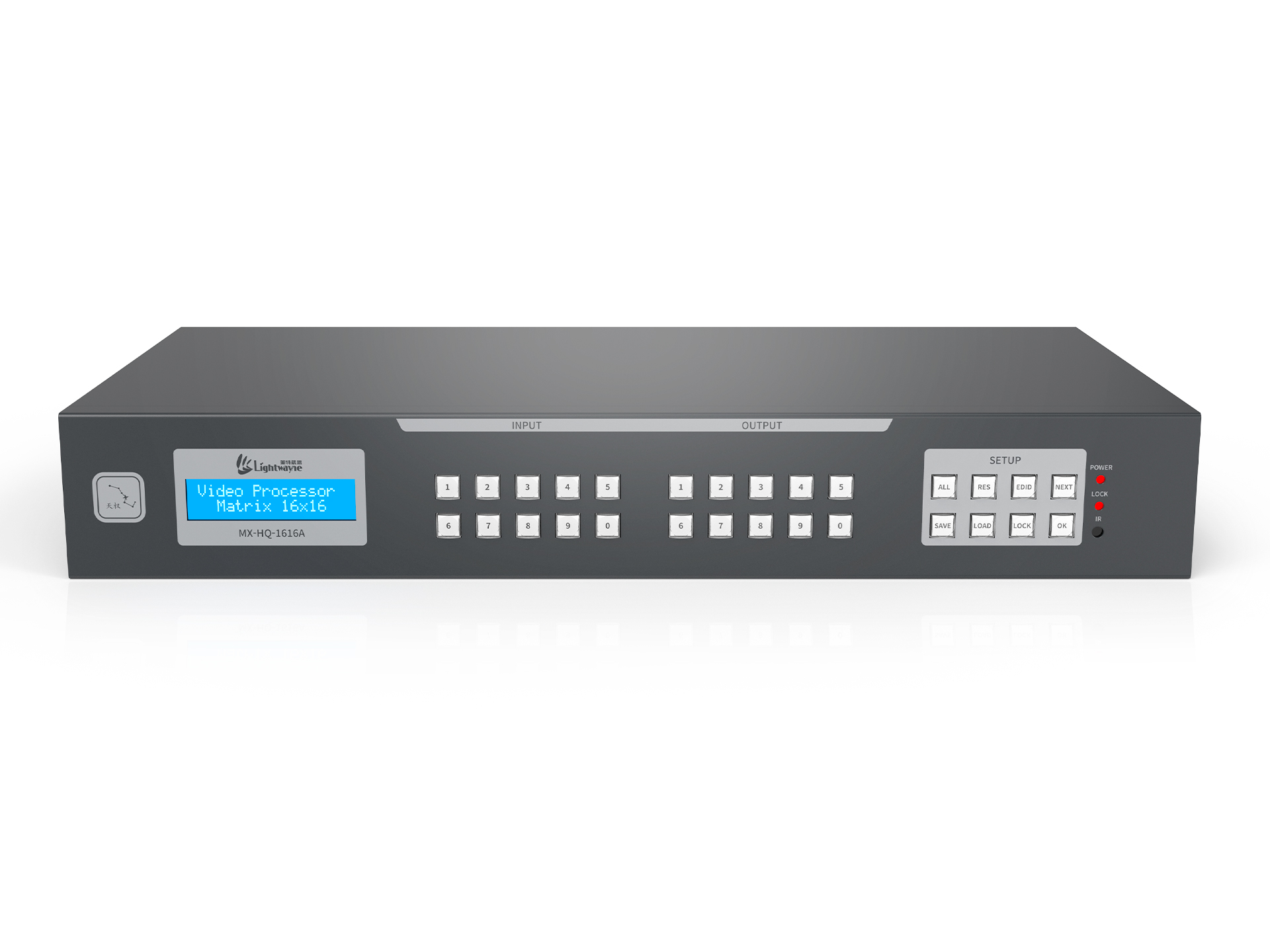

● 标准机架安装，前面板带显示屏，可显示矩阵数据，高品质水晶按键，支持按键锁定

● 视频带宽 10.2Gbps，分辨率最高可达 4K@30Hz 4:4:4

● 支持视频墙拼接功能

● 支持预设分辨率、自动分辨率和用户自定义分辨率输出

● 支持保存/调用 30 个场景

● 支持输出通道音频开关（静音）、画面冻结、黑屏

● 自动汇报信号有无的变化，方便外部中控进行逻辑编程

● 支持信号通道奇偶绑定和 N+1 备份

● 无信号时，可设置黑屏，蓝屏，关闭信号等输出模式

● 智能 EDID 管理

● 支持简单中控功能，可控制外设产品

● 16路模拟音频输出，支持模拟音频解嵌，支持模拟音频加嵌和解嵌

● 内置电源模块，支持断电记忆功能

● 支持 TCP/IP、RS-232、WebGUI、按键和遥控控制

技术规格

参数规格
HDMI 兼容	HDMI 1.4
HDMI 兼容	HDMI 1.4
HDCP 兼容	HDCP 1.4
视频带宽	10.2 Gbps
视频分辨率	3840x2160p 30/25 Hz 1920x1200p 60 Hz 1920x1080p 60/50/30 Hz 1680x1050p 60 Hz 1600x1200p 60 Hz 1360×768p 60 Hz 1280x1024p 60 Hz 1280×768p 60 Hz 1280x720p 60/50 Hz 1024x768p 60 Hz






颜色空间	RGB，YCbCr 4:4:4 / 4:2:2，YUV4:2:0
颜色深度	8-bit，10-bit，12-bit
静电保护	人体模型：±8kV (空气放电),±4kV (接触放电)
连接

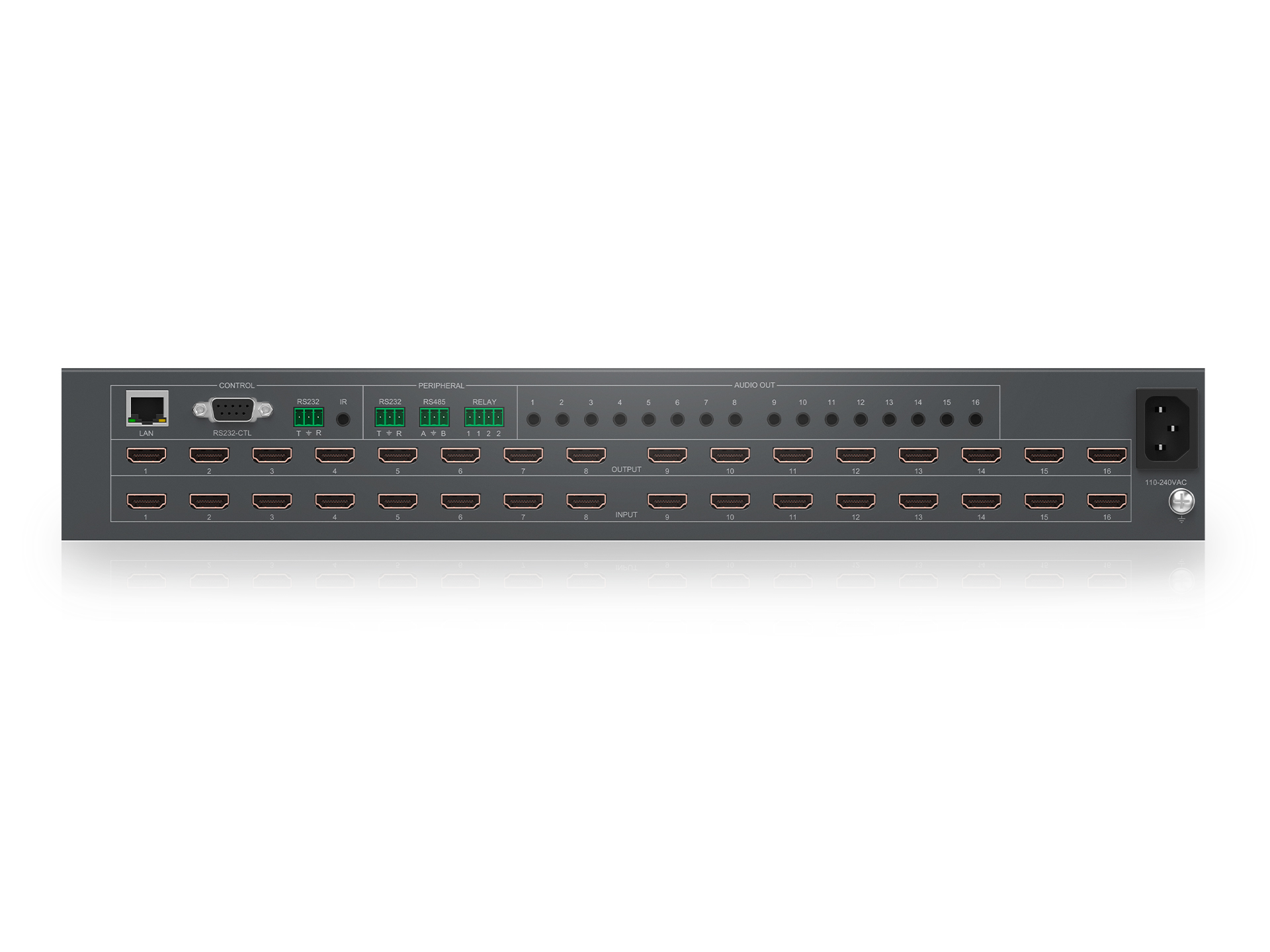

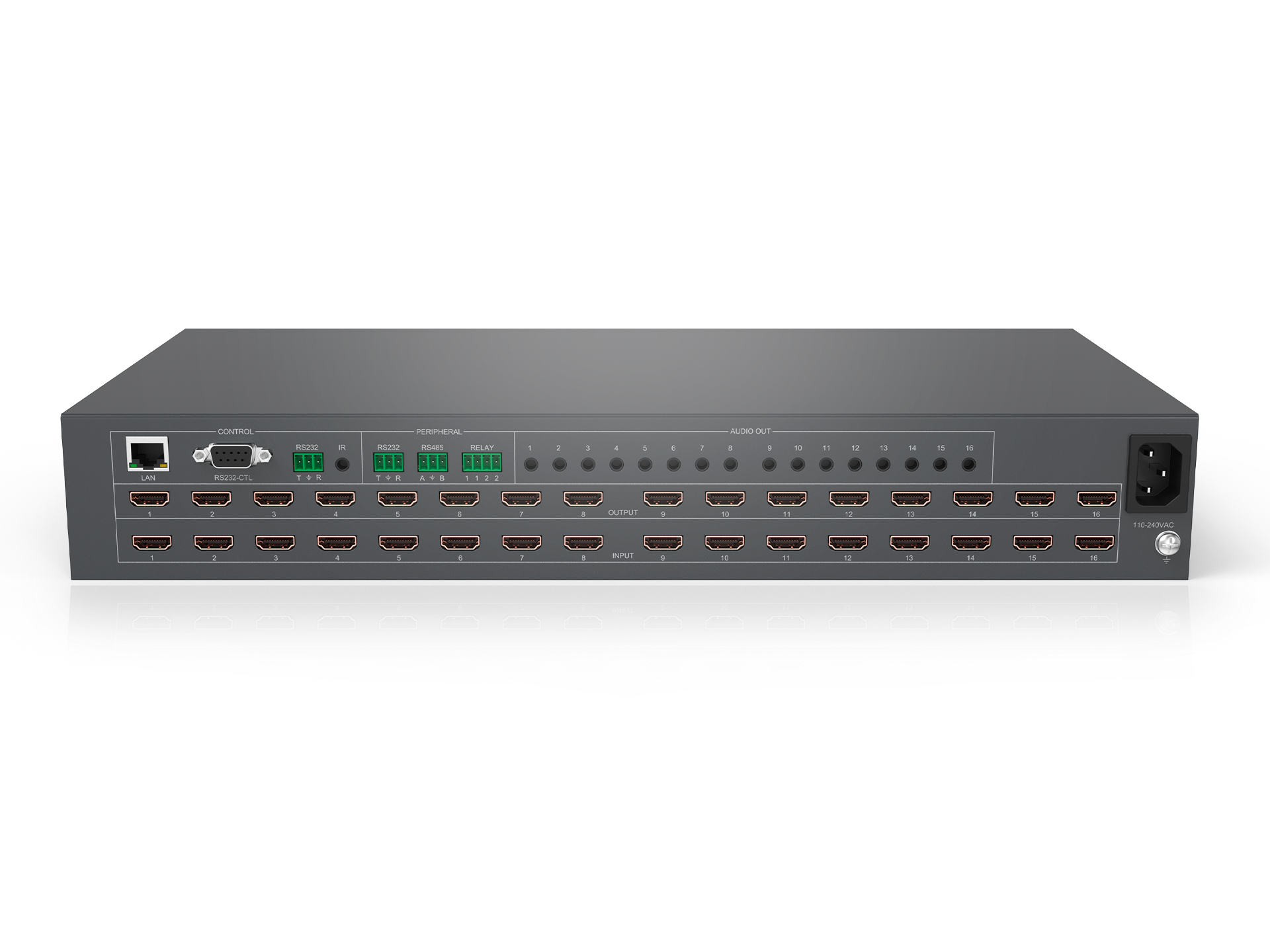

输入	16×HDMI IN [Type A 19-pin母口] 1×网口 [RJ45] 1×RS-232 [DB9接口] 1×RS-232 [3.81mm凤凰端子] 1×1R IN [3.5mm插孔]
输出	16×HDMI OUT [Type A 19-pin母口] 16×AUDIO OUT [3.5mm插孔] 1×RS-232 [3.81mm凤凰端子] 1×RS-485 [3.81mm凤凰端子] 2×RELAY [3.81mm凤凰端子]
机身
颜色	金属灰色
供电电源	110-240VAC
最大功耗	100W
产品尺寸	430mm220mm44mm
产品重量	5kg
工作温度	0℃~40℃
工作湿度	10~70%RH (无凝结)
分辨率/线长	4K30-米 1080P60-米
HDMI IN/OUT	10米 15米
建议使用高级高速HDMI 线。
建议使用高级高速HDMI 线。
