串口扩展模块

单路中控扩展模块

型号：MC-SE1

单路中控扩展模块，能与可编程中央控制系统或PC机通信，实现对多种设备的控制以及对不同通讯方式的设备间进行协议转换。

支持TCP/UDP协议，输出串口支持RS-232/RS-485协议，

支持IR输出、GPIO输入或输出，外接DC或POE供电。

前面板设有电源指示灯，各端口收发数据指示灯，方便用户及时了解设备通电情况及数据通信进度。

功能特性

● 1个RS-232/485复用通讯接口

● 支持RS-232/485模式切换

● 1个百兆自适应网口，支持TCP/UDP通讯协议

● 1个IR输出端口

● 1个GPIO输入输出端口

● 支持API指令修改参数

● 内置可配置Web GUI

● 支持DC或POE供电

● 支持12-24V宽电压供电

技术规格

参数规格
RS-232	支持全双工通信方式
RS-485	支持半双工通信方式
波特率	支持2400、4800、9600、14400、 19200、38400、56000、57600、115200
LAN	10/100M 以太网网络接口
GPIO	检测精度可达到1ms
IR	支持5V IR发射线
静电保护	±8kV (空气放电) , ±4kV (接触放电)
连接
输入端口	1 x LAN/PoE [RJ45，8-pin母口，支持PoE] 1 x DC IN [2pin-3.81mm凤凰端子]
输出端口	1 x I/O&IR [3pin-3.81mm凤凰端子] 1 x RS-485/RS-232 [5pin-3.81mm凤凰端子]
机身
外壳	铁壳
颜色	黑色
尺寸	95mm[长]×68mm[宽]×17mm[高]
重量	181g
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 12- 24V/1A
电源功耗	0.48W
操作温度	0°C~40°C
储存温度	-20°C~60°C
相对湿度	20~90% RH(无凝结)

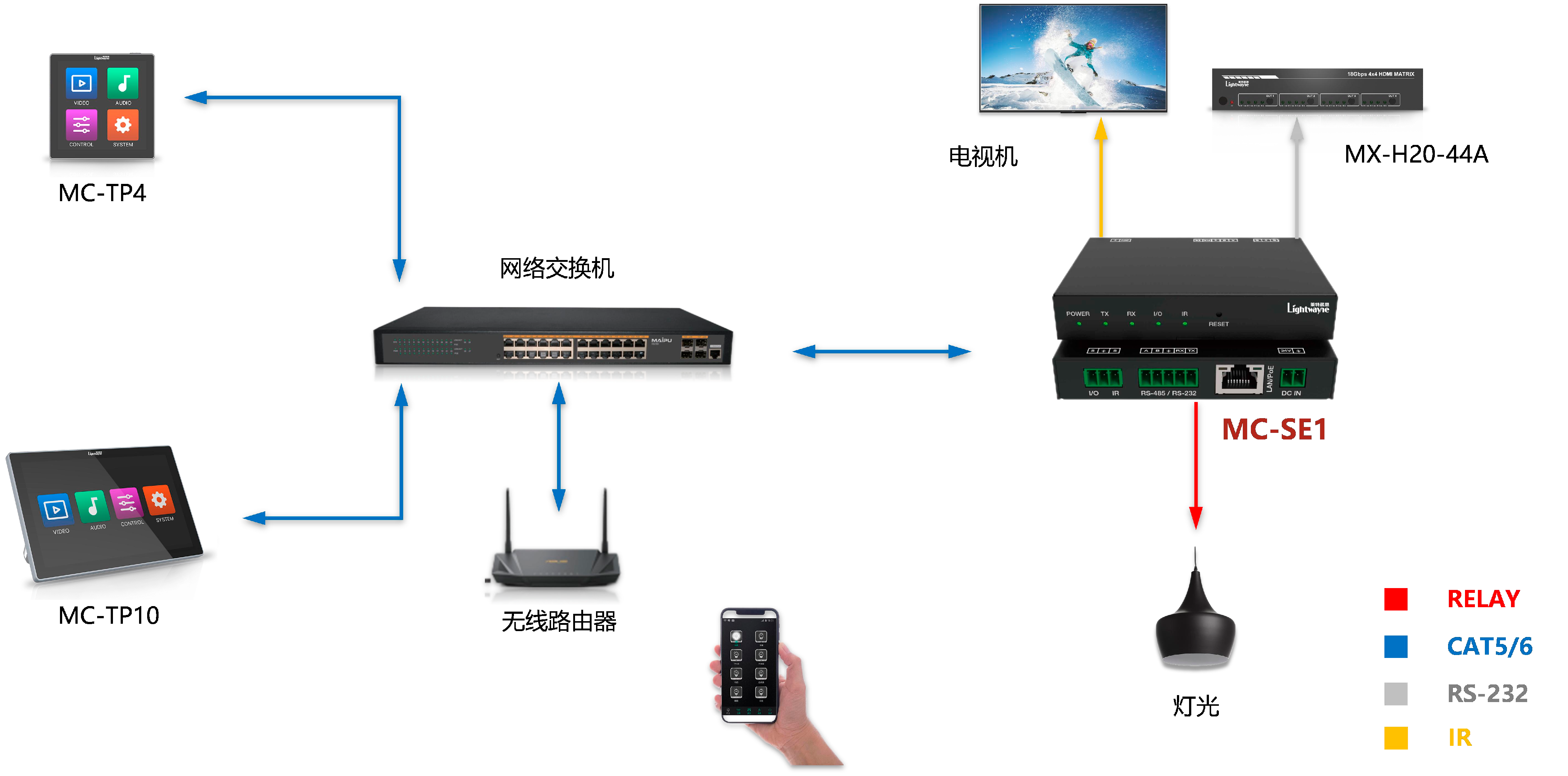

接线图
