HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2

DP版本

DP 1.2

视频带宽

18Gbps

USB带宽

TX USB从设备到TX主设备/USB-C：480Mbps

RX USB从设备到TX主设备/USB-C：350Mbps

RX USB从设备到RX主设备：480Mbps

 网络带宽

（LAN和USB-C连接）

100Mbps

输入视频分辨率

480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K2K@50Hz/ 60Hz 4:4:4

输出视频分辨率

Auto,3840x2160p60,3840x2160p50,4096x2160p60,

4096x2160p50, 3840x2160p30, 3840x2160p25,

1920x1200p60RB, 1920x1080p60, 1920x1080p50,

1360x768p60, 1280x800p60, 1280x720p60,

1280x720p50, 1024x768p60

 红外电平

12Vp-p

红外频率

宽频20K-60KHz

颜色深度

输入: 8/10/12-bit, 8-bit (4K60Hz 4:4:4)

输出: 8-bit

颜色空间

RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0

音频格式

LPCM 2.0

音频采样率

48KHz

传输距离

1080P&4K30 -- 70米; 4K60 -- 40米

HDR

输入支持HDR，输出不支持HDR。

静电保护

人体模型：±8kV (空气放电) , ±4kV (接触放电)

TX模拟音频

输入电阻

10K Ohms

输出电阻

330 Ohms

线性输入电平

（最大值）

8.2dBu (2Vrms) @平衡或非平衡音频

线性输出电平

（最大值）

8.2dBu (2Vrms) @平衡音频

2.2dBu (1Vrms) @非平衡音频

频率响应

(+0.5 dB, -1 dB) 20 Hz ~ 20 kHz

音频输出同步延迟

0 ~ 50ms

音频信噪比

93dB @ 2Vrms, 1kHz信噪比

音频总谐波失真加噪声

<0.1% @ 0dBV, 1kHz

RX模拟音频

输出电阻

330 Ohms

线性输出电平

（最大值）

8.2dBu (2Vrms) @平衡音频

2.2dBu (1Vrms) @非平衡音频

频率响应

(+0.5 dB, -1 dB) 20 Hz ~ 20 kHz

音频输出同步延迟

0 ~ 50ms

音频信噪比

93dB @ 2Vrms, 1kHz信噪比

音频总谐波失真加噪声

<0.1% @ 0dBV, 1kHz

Dante音频

音频格式

LPCM2.0

音频采样率

44.1, 48, 88.2和96KHz, 24 bits

音频延迟

2ms, 3ms, 4ms, 5ms, 10ms

网络带宽

100Mbps

连接

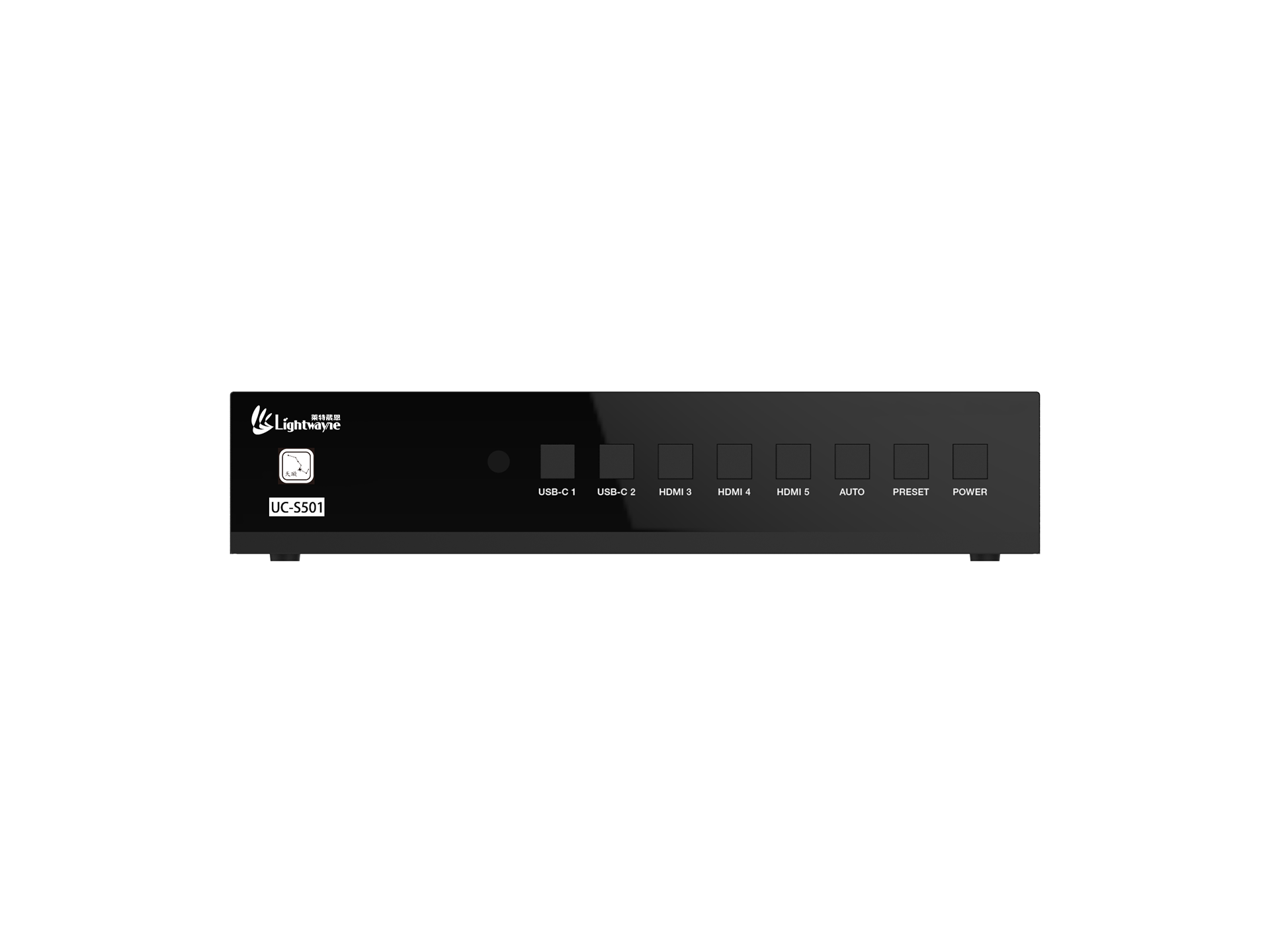

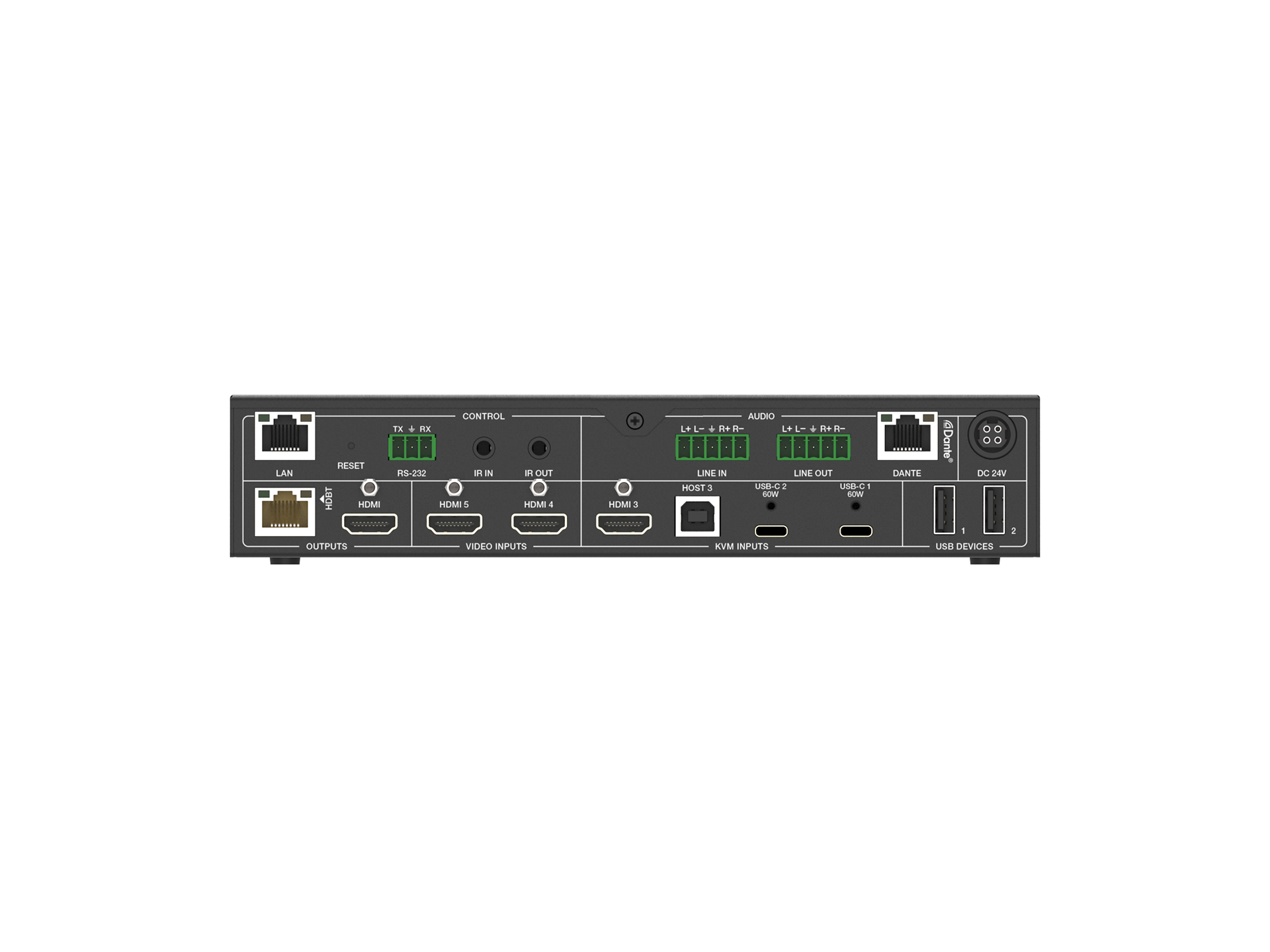

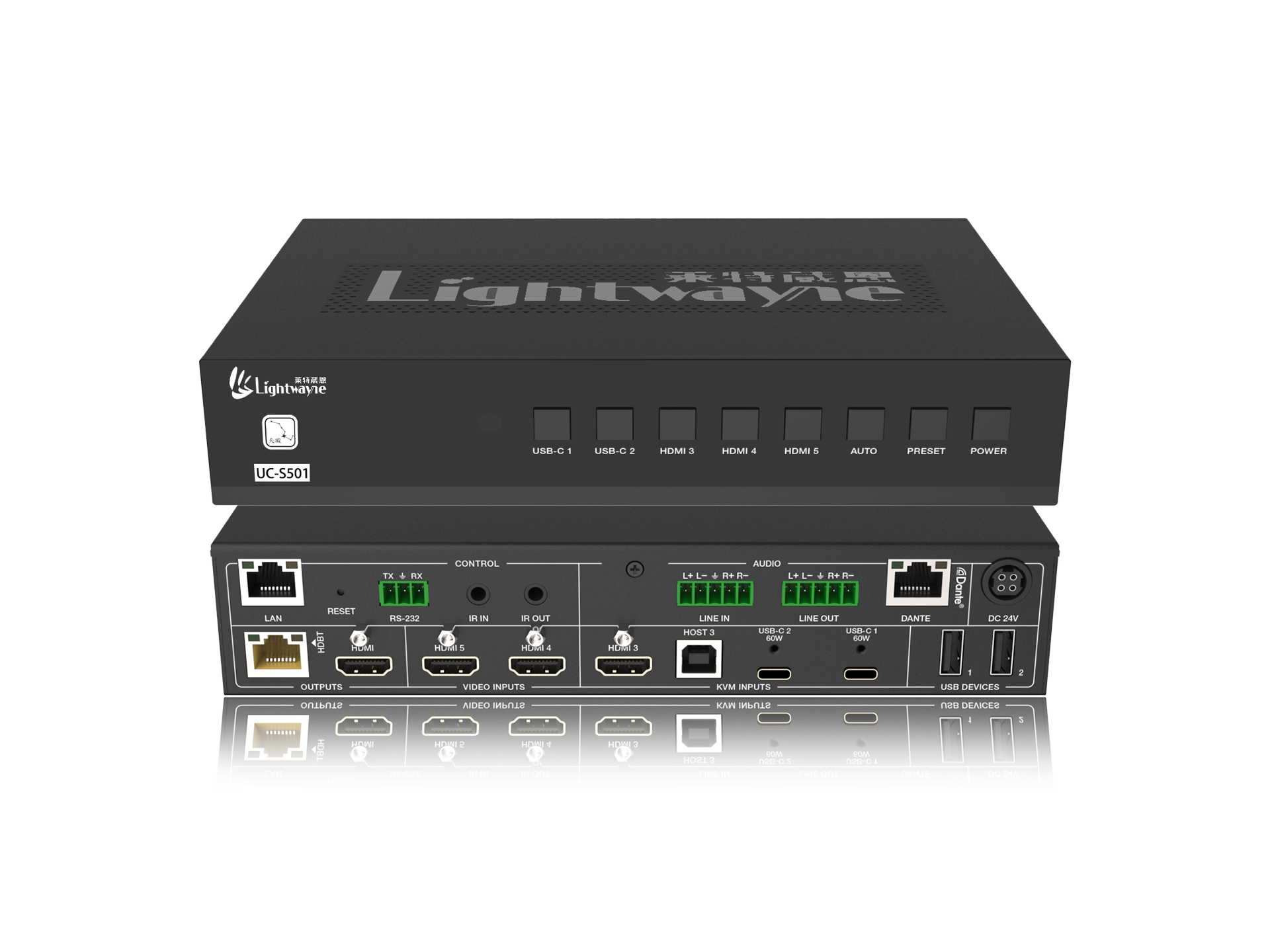

发射器

输入: 3 x HDMI INPUT [Type A, 19-pin母口]

2 x USB-C [24-pin母口]

1 x LINE IN [5pin-3.5mm凤凰端子]

1 x DANTE [RJ45]

输出: 1 x HDMI OUTPUT [Type A, 19-pin母口] 1 x HDBT OUTPUT [RJ45]

1 x LINE OUT [5pin-3.5mm凤凰端子]

控制: 1 x RS-232 [3pin-3.5mm凤凰端子]

1 x LAN [RJ45]

1 x USB HOST [USB Type B]

2 x USB DEVICES [USB Type A]

1 x IR IN [3.5mm立体声迷你插孔]

1 x IR OUT [3.5mm立体声迷你插孔]

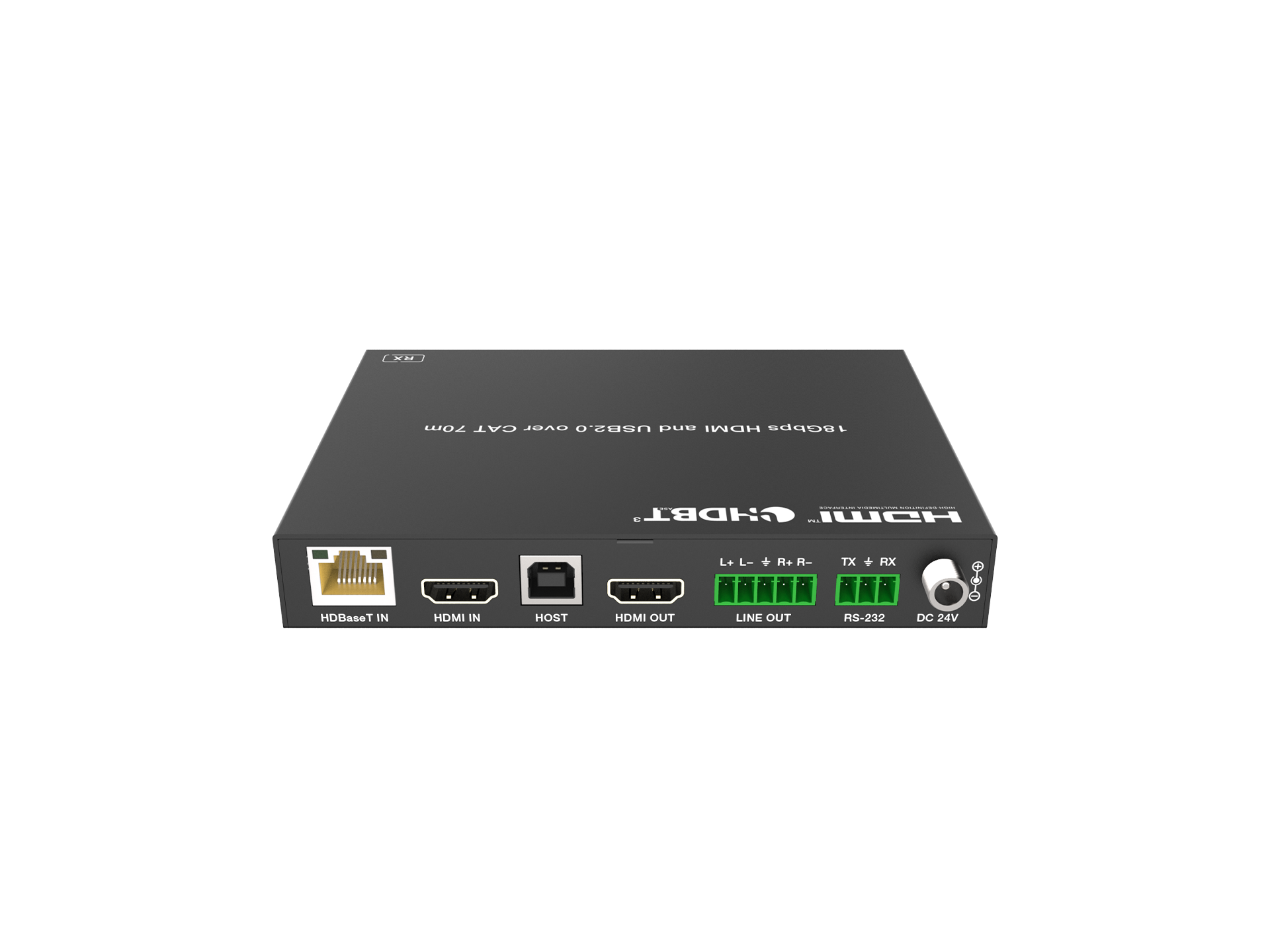

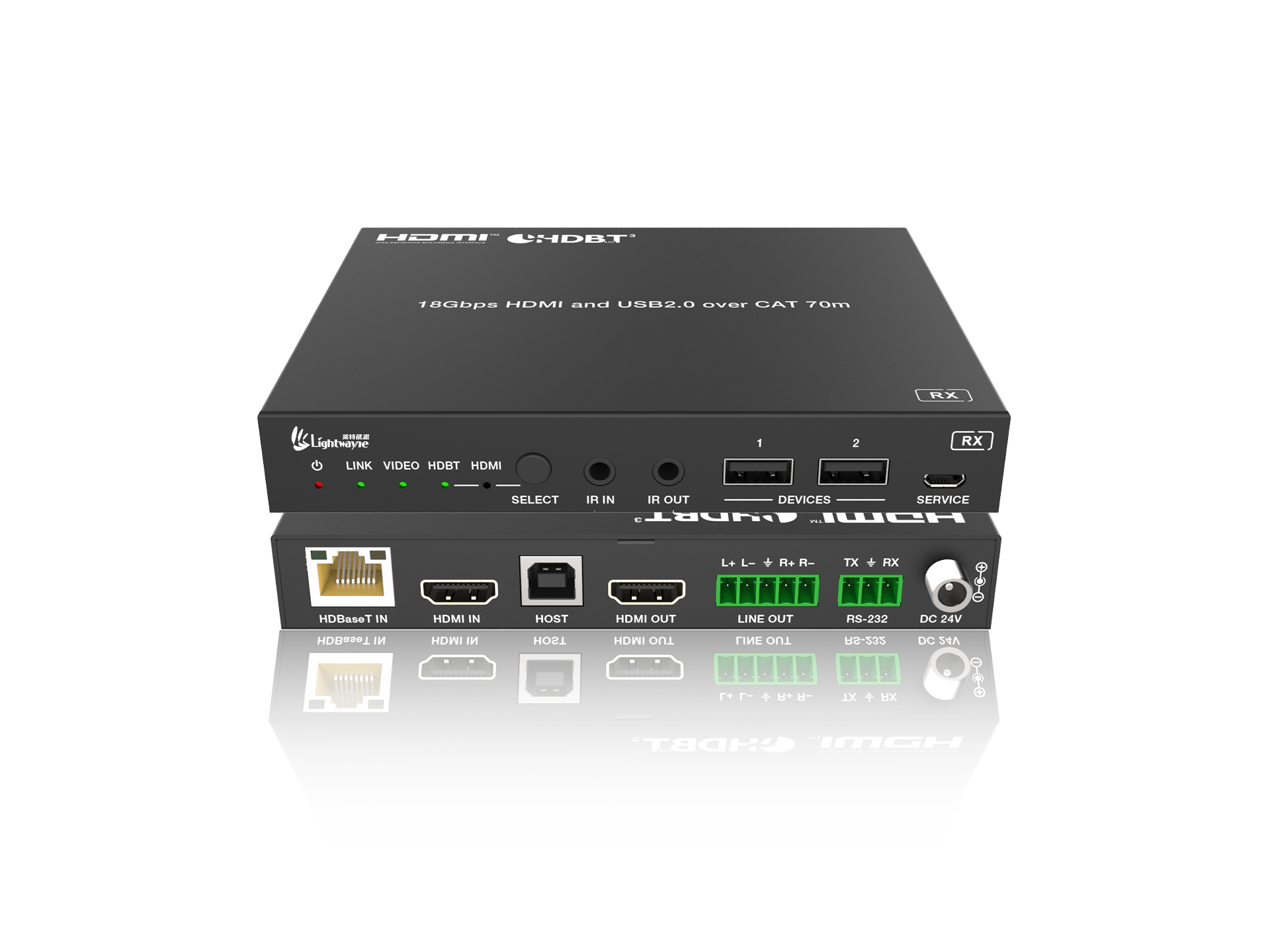

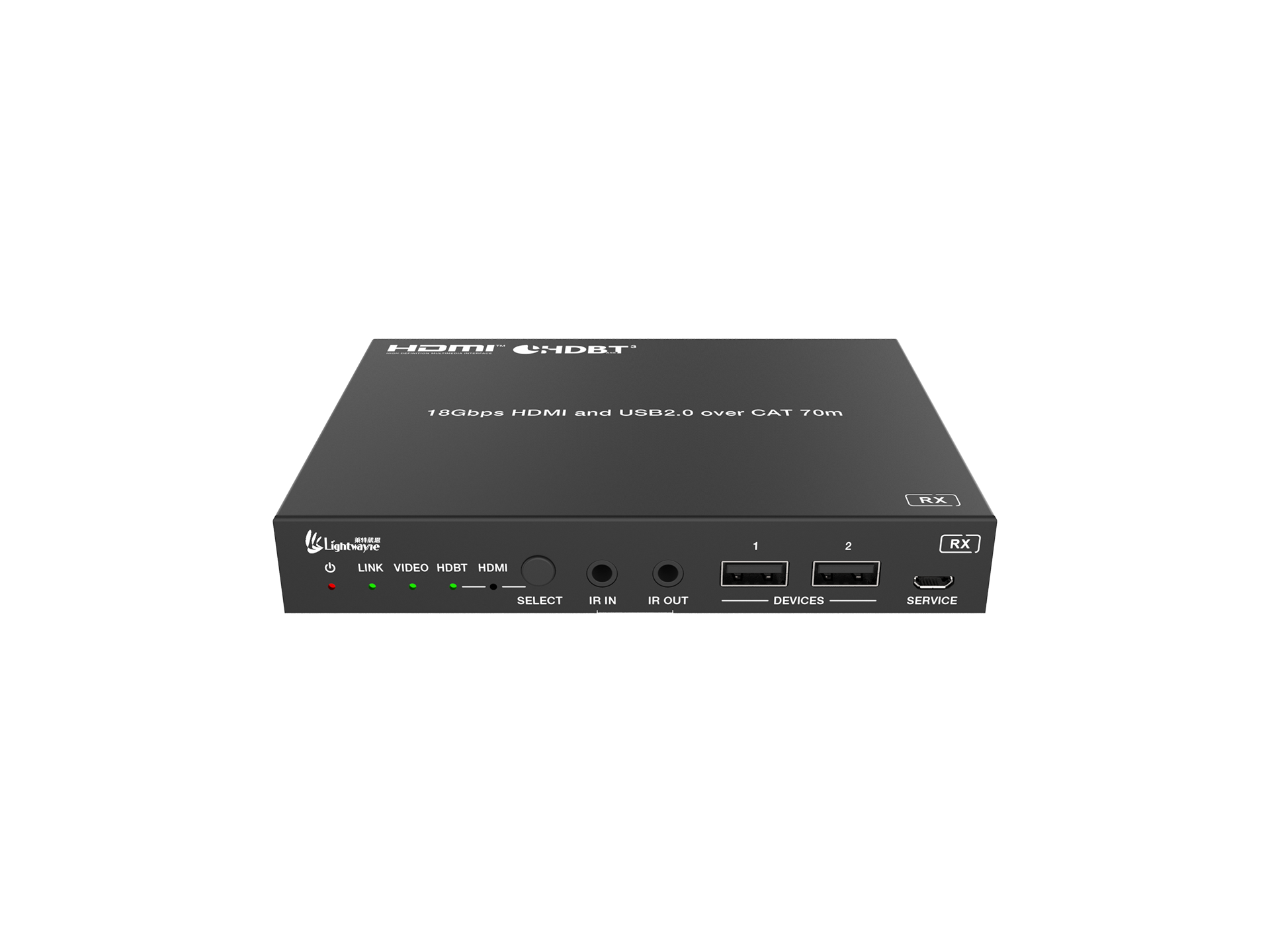

接收器

输入: 1 x HDMI IN [Type A, 19-pin母口]

1 x HDBaseT IN [RJ45]

输出: 1 x HDMI OUT [Type A, 19-pin母口]

1 x LINE OUT [5pin-5mm凤凰端子]

控制: 1 x RS-232 [3pin-3.5mm凤凰端子]

1 x USB HOST [USB Type B]

2 x USB DEVICES [USB Type A]

1 x SERVICE [Micro USB]

1 x IR IN [3.5mm立体声迷你插孔]

1 x IR OUT [3.5mm立体声迷你插孔]

机身

外壳

前面板：铝

机箱：金属材质

颜色

黑色

尺寸

发射器：220mm [长]×150mm [宽]×44mm [高]

接收器：140mm [长]×105mm [款]×21.5mm [高]

重量

发射器：1.21Kg；接收器：424g

供电电源

输入：AC100 - 240V 50/60Hz

输出：DC 24V/8A (US/EU标准, CE/FCC/UL认证)

电源功耗

150W (最大值)

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20%~90% RH (无凝结)
