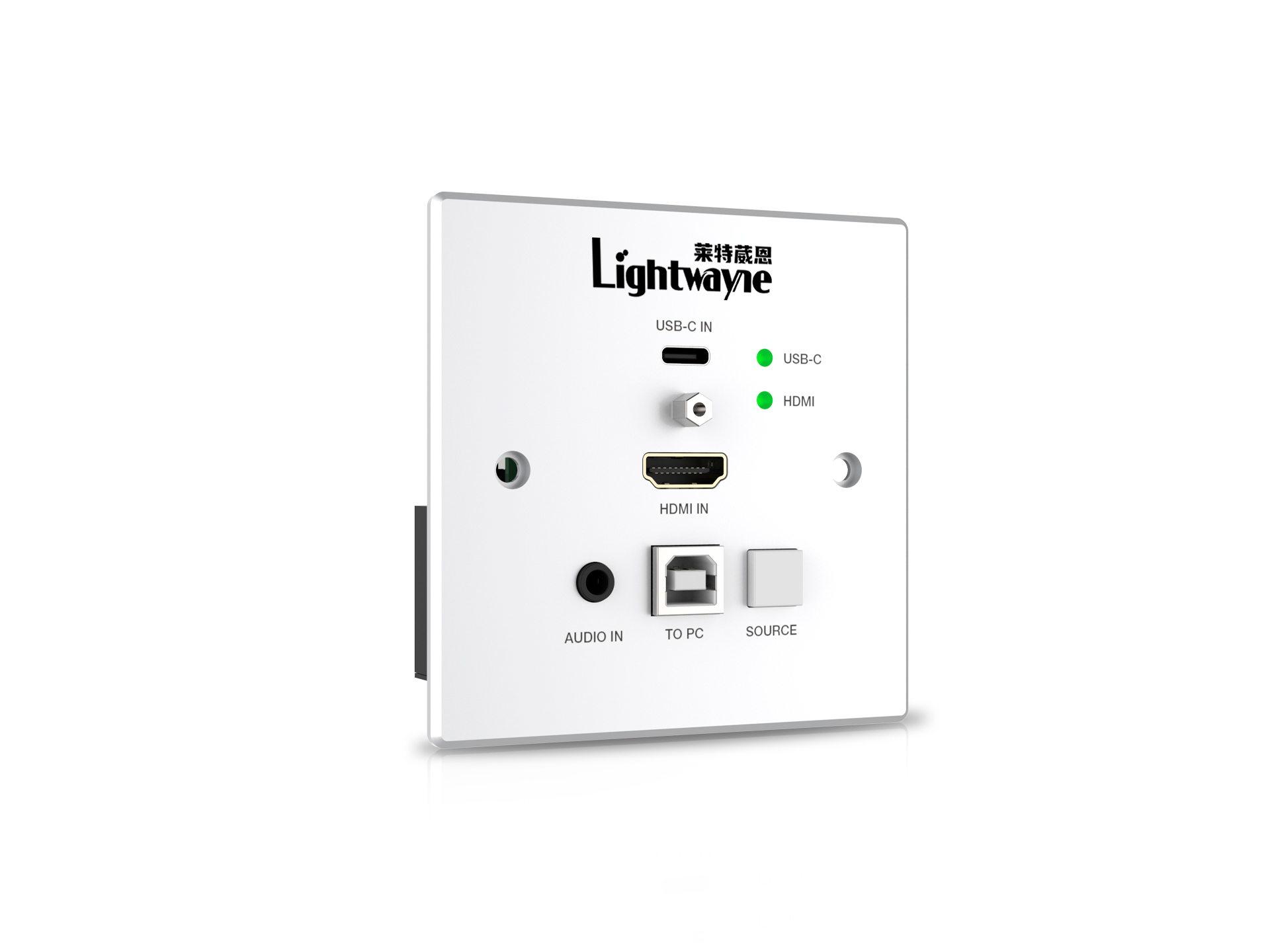

HDBaseT墙面发射器

型号：HT-H20C-TX100-WP

4K60 HDMI/USB-C2×1 HDBT墙面延长器支持一路HDMI输入和一路USB-C输入。支持标准的86毫米×86毫米墙盒安装。

可以将HDMI高清信号、双向红外控制信号、RS-232信号和USB 2.0信号通过单根六类网线(CAT6)延长至100米(HBT模式)或150米(LRM模式)。视频分辨率最高可达4K60 4:4:4。

将HDMI信号转换为标准HDBaseT信号再通过网线进行传输。通过双向红外信号透传功能，可以从远端控制信号源设备或显示设备。输入信号源选择支持按键切换。产品支持PoC供电，并带有PoC控制开关。

广泛应用于视频会议系统、多媒体信号广播、HDMI信号延伸等其他领域。

功能特性

● 1×HDMI输入，1×USB-C输入

● 标准86mm×86mm墙面底盒安装

● 符合HDMI 2.0b,HDCP 2.2/1.x,DP 1.2规范

● 视频分辨率高达4K60 4:4:4

● 输入信号源支持手动切换和自动切换

● 可选HBT模式或LRM模式：

HBT模式：4K60/4K30/1080p~100米

LRM模式：4K30/1080p~150米

● 支持模拟音频嵌入

● 支持双向IR,双向RS-232信号传输

● 支持EDID管理

● 支持PoC供电或本地DC 24V电源供电

技术规格

参数规格
HDCP兼容	HDCP 2.2
视频带宽	HDMI: 18Gbps； USB-C：5.4Gbps
视频分辨率	高达4K2K@60Hz 4:4:4
颜色空间	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
颜色深度	8-bit,10-bit,12-bit
HDMI音频格式	LPCM 7.1CH, Dolby True HD 和DTS-HD Master（全格式）
模拟音频嵌入	48KHz
传输距离	LRM-长距离模式：150米; STD-HBT模式：100米
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接

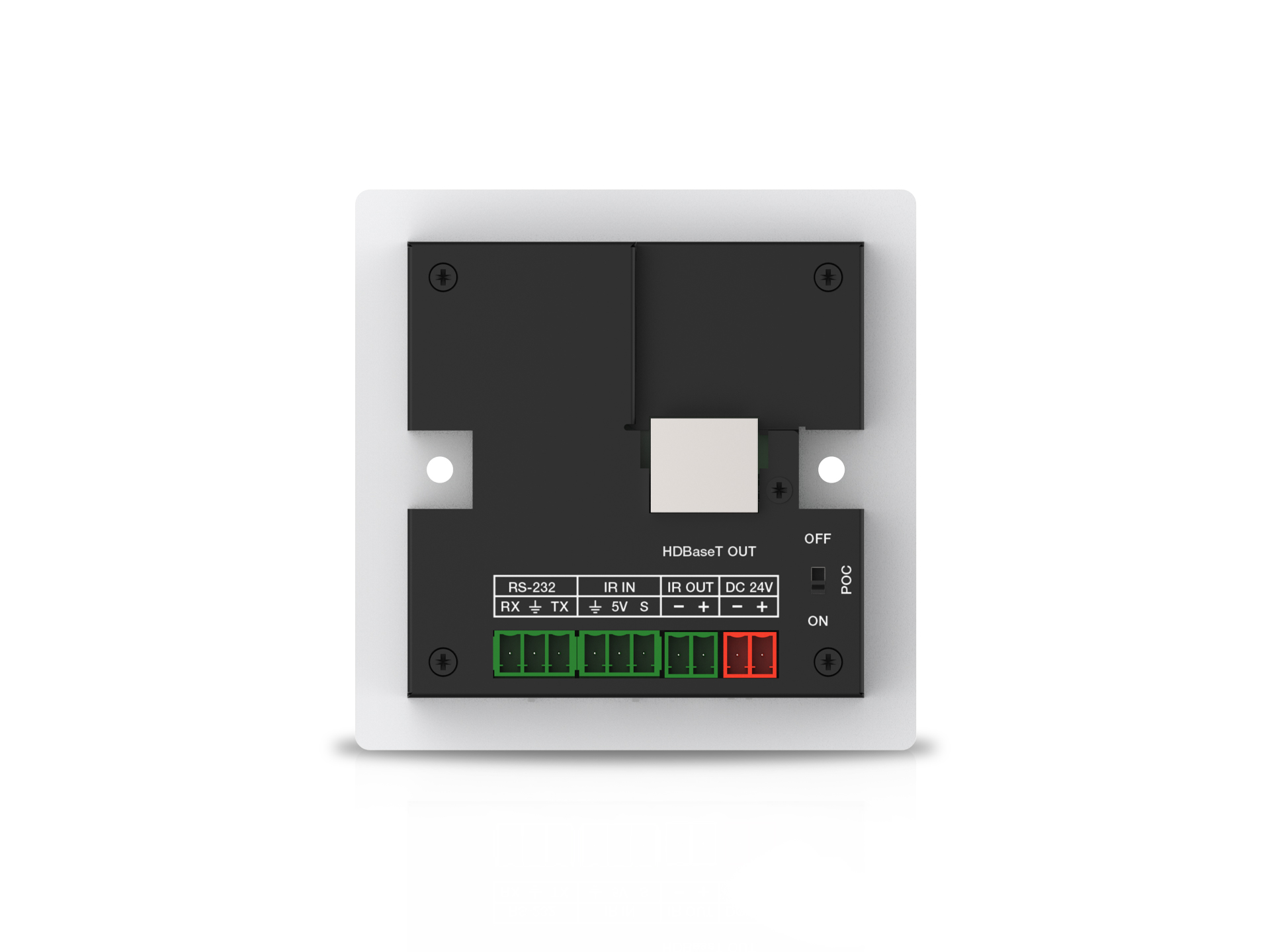

发射器	输入：1×HDMI IN,1×USB-C IN,1×AUDIO IN 输出：1×HDBaseT OUT [RJ45] 控制：1×TO PC,1×RS-232,1×IR IN,1×IR OUT
接收器	输入：1×HDBT IN 输出：1×HDMIOUT,1x AUDIO OUT 控制：2×USB 2.0,1×RS-232, 1×IR IN,1×IR OUT,1×SERVICE
机身
外壳	金属外壳
颜色	前面板：白色；底壳：黑色
尺寸	发射器：86mm [长] x 86mm [宽] x 38.5mm [高] 接收器：157.2mm [长] x 88mm [宽] x 20mm [高]
重量	发射器：234g；接收器：377g
电源供电	24V/1A (支持双向POC供电)
电源功耗	12.48W (最大值)
操作温度	0°C~40°C/32°F~104°F
储存温度	-20°C~60°C/-4°F~140°F
相对湿度	20 - 90% RH (无凝结)

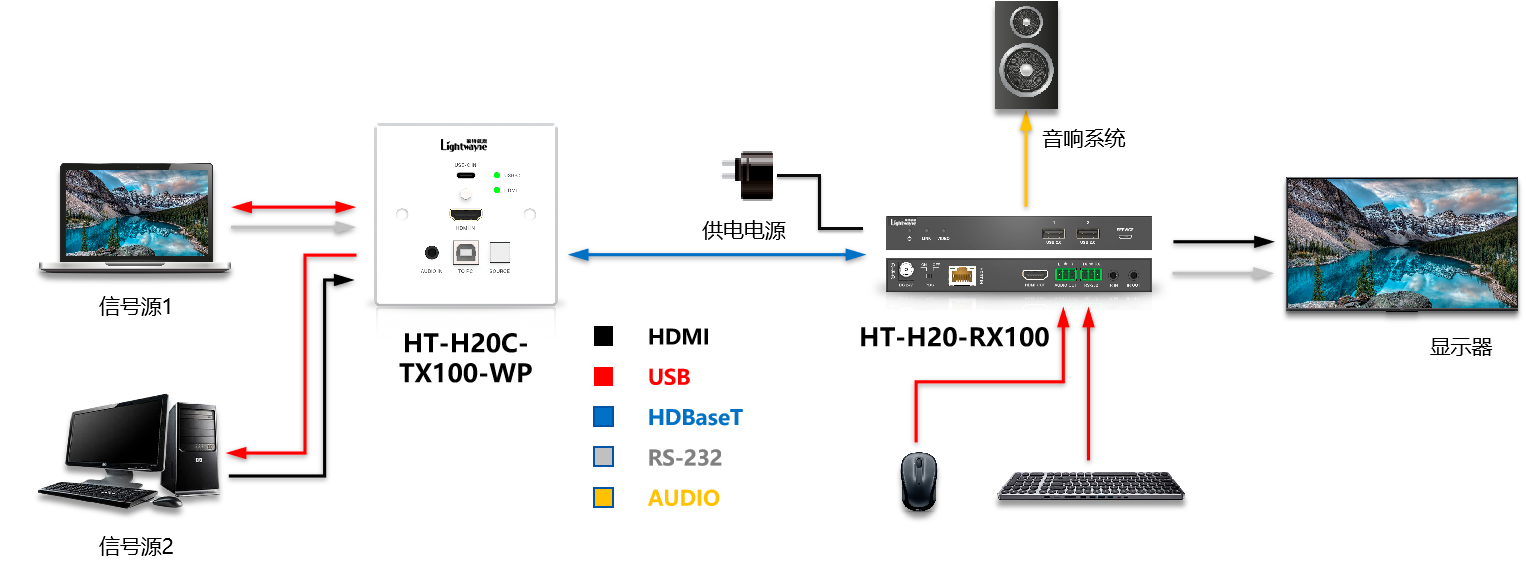

接线图
