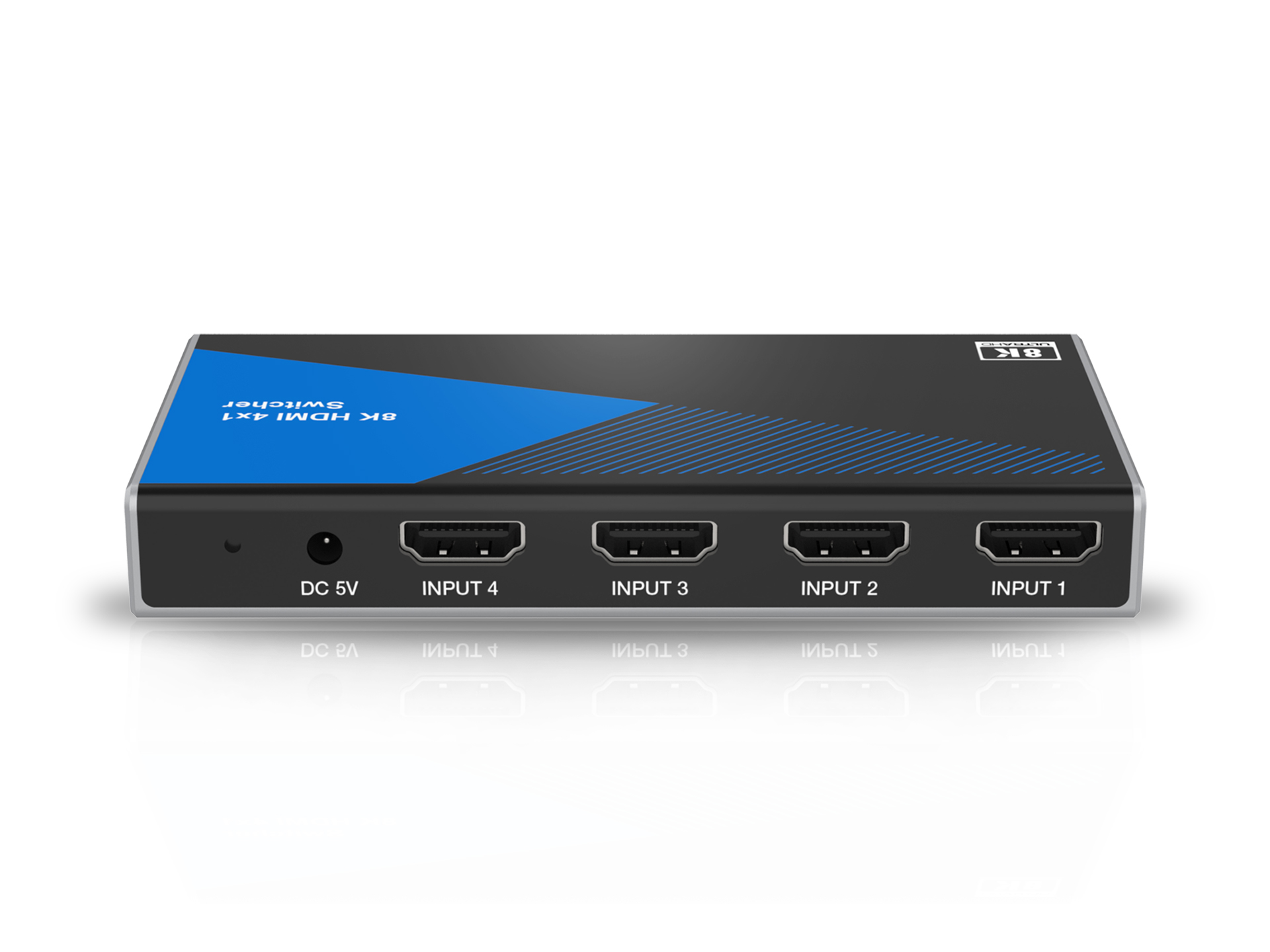

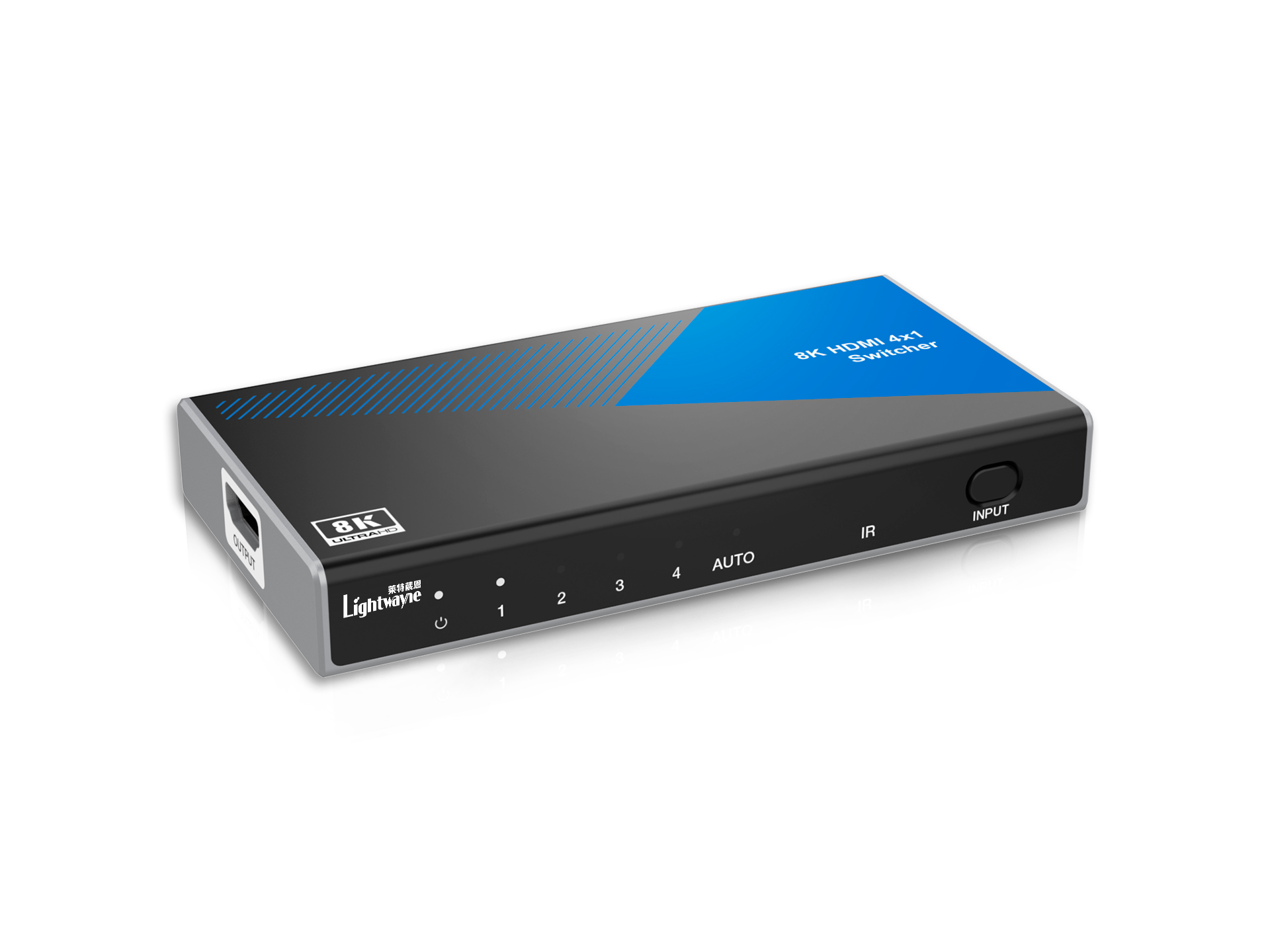

8K@60Hz HDMI切换器

HDMI 2.1 4×1切换器（8K）

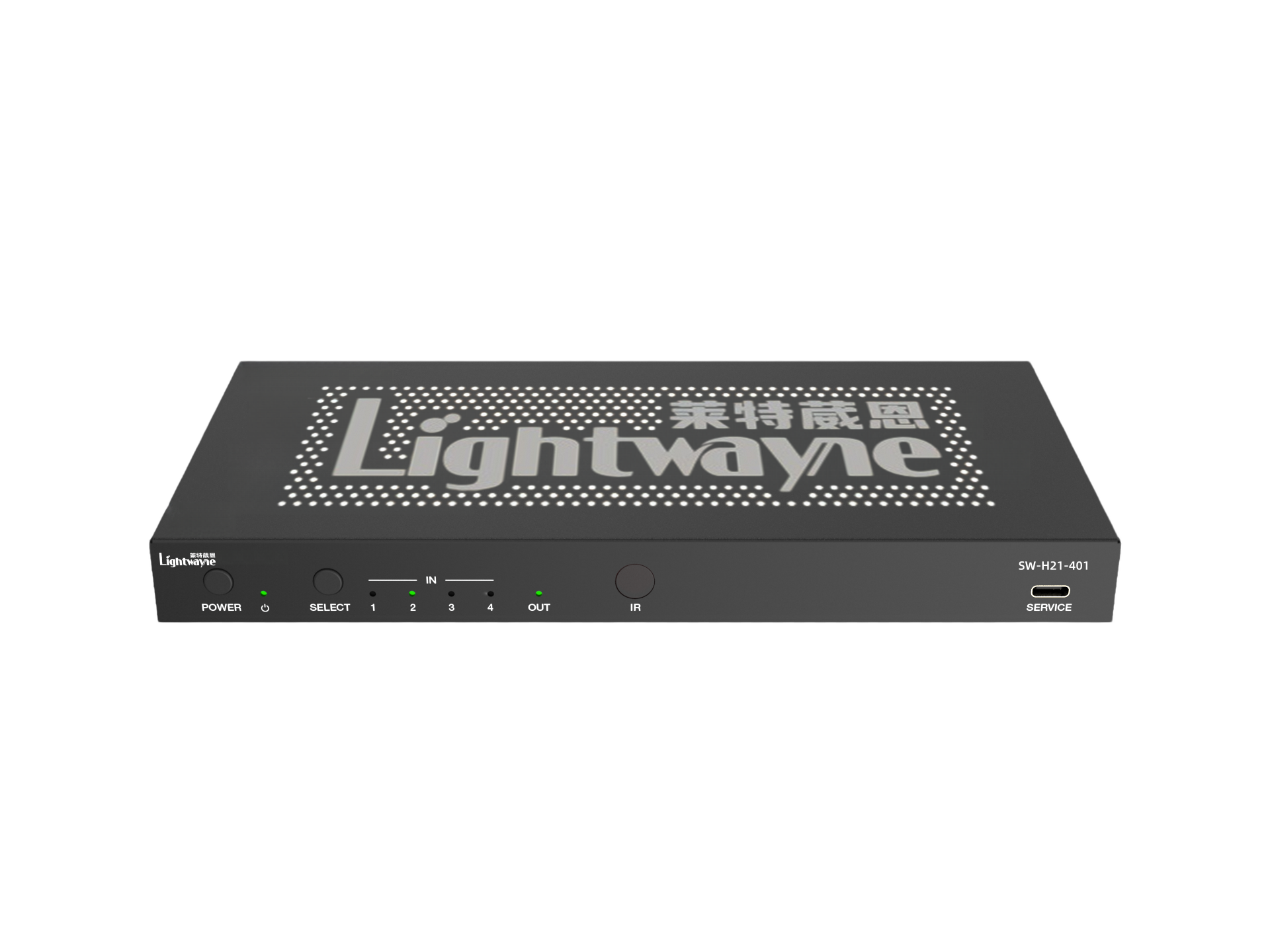

型号：SW-H21-401

8K60 HDMI4×1切换器可以将4路HDMI高清信号任意快速地切换至1台HDMI显示设备。支持48Gbps视频带宽，视频分辨率高达8K604:4:4。

切换器可以将4个HDMI输入端口连接到4台HDMI源设备，然后将HDMI OUT端口连接到外部显示器(例如HDMI投影仪、HDMI电视或HDMI显示器)。切换器前面板上的切换键可在4个信号源之间自由切换。与XBOX或PS5配合使用，在电视机或相关显示器上可以实现视频分辨率高达4K@120Hz。

产品适用于户外显示、视频会议、安防监控、家庭影院等应用。

功能特性

● 4路HDMI输入，1路HDMI输出

● 符合HDMI 2.1,HDCP 2.3规范

● 分辨率支持8K604:4:4,8K604:2:0,8K304:4:4,4K1204:4:4

● 支持手动切换和自动切换

● 支持HDR,HDR10,HDR10+,Dolby Vision,HLG透传

● 音频支持LPCM,Dolby TrueHD,DTS-HD Master Audio

● 支持VRR,ALLM,QMS,QFT,SBTM

● 智能EDID管理

● 无需驱动，即插即用

● 内置均衡器和驱动程序

技术规格

参数规格
HDMI兼容	HDMI 2.1
HDCP兼容	HDCP 2.3
视频带宽	48Gbps
视频分辨率	高达8K@60Hz 4:4:4 8/10/12bit ，8K@60Hz 4:2:0 12-bit， 8K@30Hz 4:4:4 10-bit ，4K@120Hz 4:4:4 10-bit
颜色空间	RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
颜色深度	8-bit ，10-bit ，12-bit
HDMI音频格式	LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
连接
输入端口	4×HDMI INPUT [Type A, 19-pin母口]
输出端口	1×HDMI OUTPUT [Type A, 19-pin母口]
机身
外壳	塑料外壳
颜色	黑色
尺寸	122mm[长]×65mm[宽]×19mm[高]
重量	88g
供电电源	输入：AC 100~240V 50/60Hz；输出：DC 5V/1A
电源功耗	3.4瓦（最大值）
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

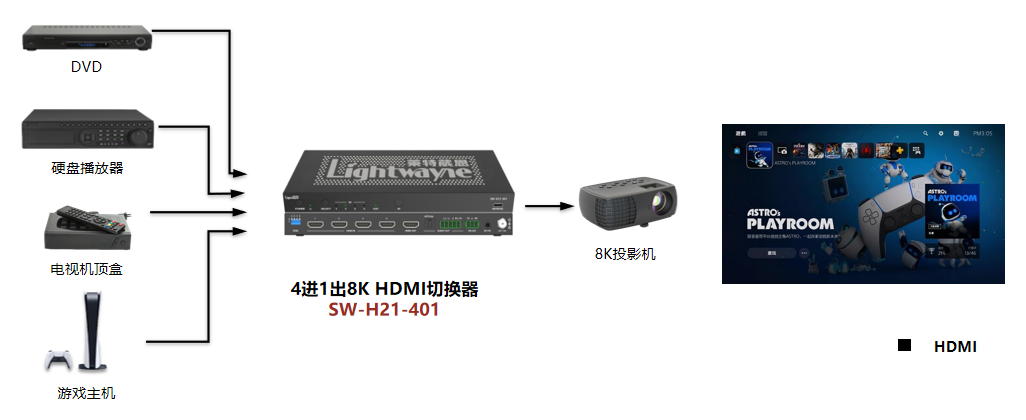

接线图
