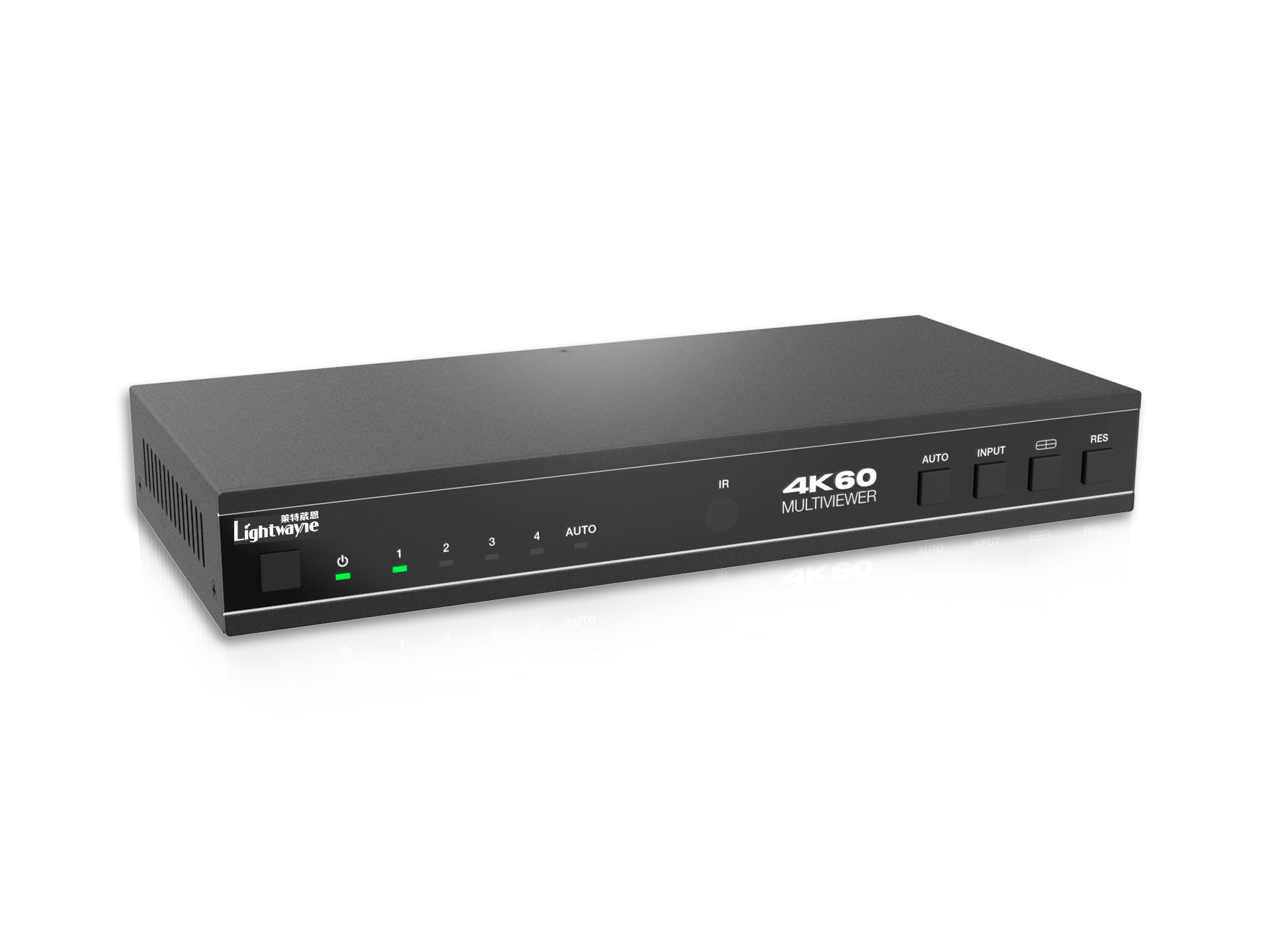

4K@60Hz 多画面切换器

HDMI 2.0 4×1多画面切换器（4K）

型号：SW-H20-401C

4K60 HDMI 4×1多画面切换器支持为单个屏幕上的多个信号源提供高达4K604:4:4的输出分辨率。它可以将多达四个视频信号组合到一个超高清或高清显示器上，用户可以通过控制软件轻松地管理每个输入，并在单个显示器上为四个输入中任何一个创建任何位置和布局。

产品支持高达4K604:4:4的输入视频分辨率，支持音频解嵌(通过模拟和光纤音频口输出)。

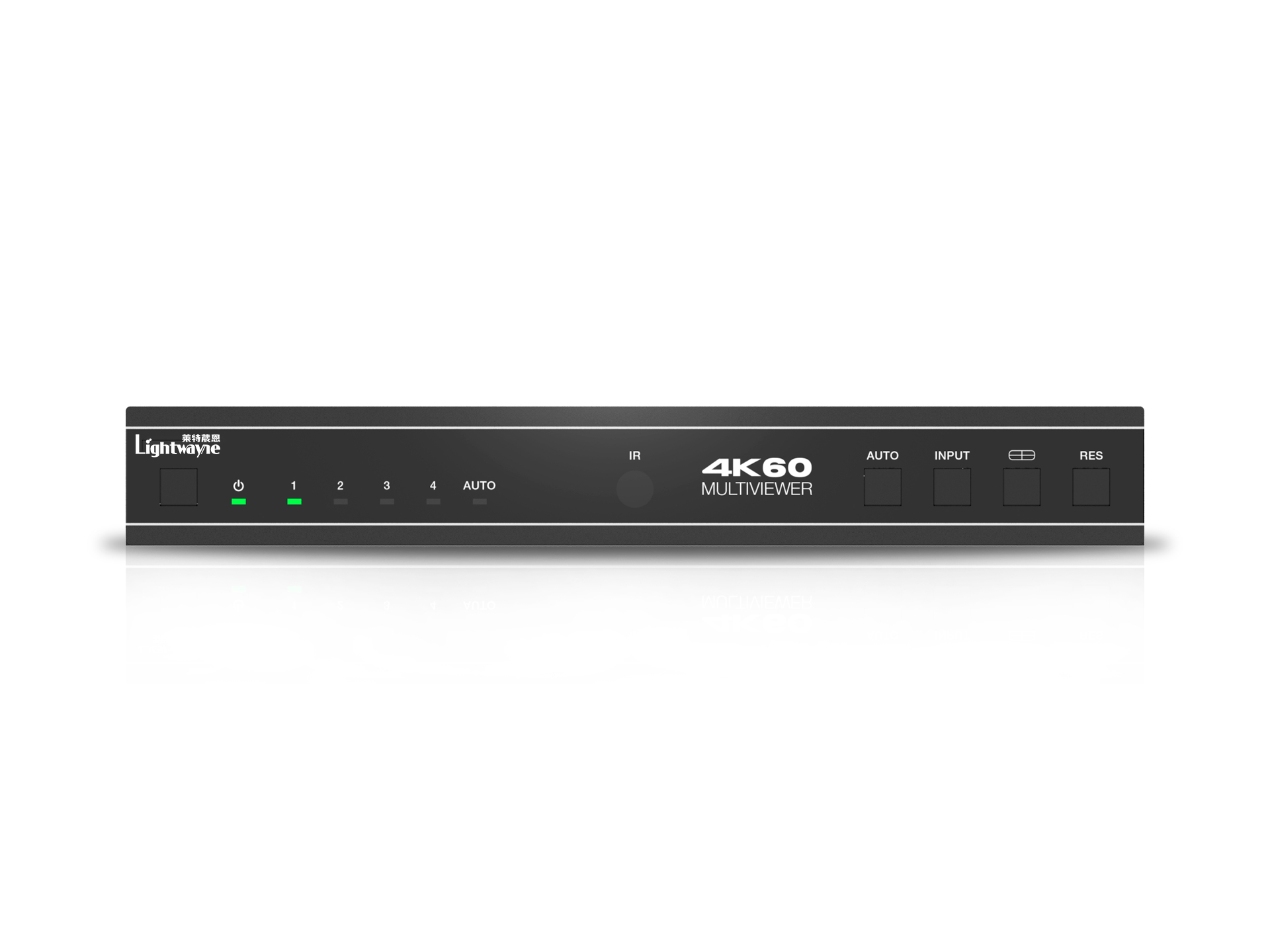

可以通过产品前面板按键、红外遥控器、RS-232串口指令控制。

功能特性

● 4路HDMI输入，1路HDMI输出

● 符合HDMI 2.0b,HDCP 2.2规范

● 视频分辨率高达4K604:4:4

● 支持LPCM,Dolby Digital,DD+,DTS音频

● 支持无缝切换和多画面功能

● 单画面无缝切换，多画面快速切换

● 支持模拟音频和数字音频解嵌

● 智能EDID管理

● 支持RS-232、OSD菜单、前面板按键和遥控器控制

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2 / 1.x
视频带宽	18Gbps
视频分辨率	高达4K@60Hz
红外电平	5Vp-p
红外频率	定频38KHz
颜色空间	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
颜色深度	8bit
音频格式	HDMI音频: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res 模拟音频: PCM2.0 光纤音频: Dolby Digital, DTS 5.1, PCM2.0
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)

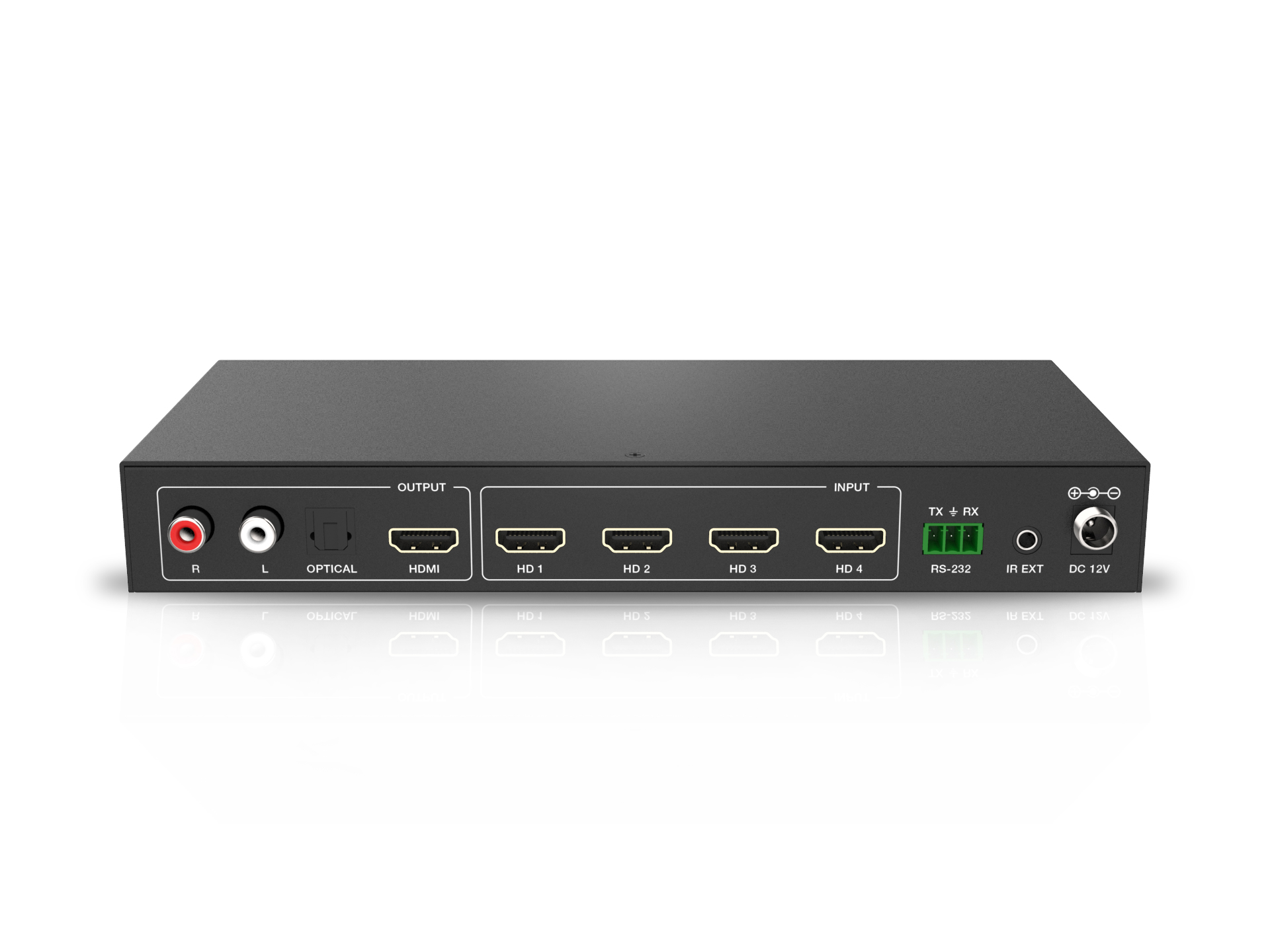

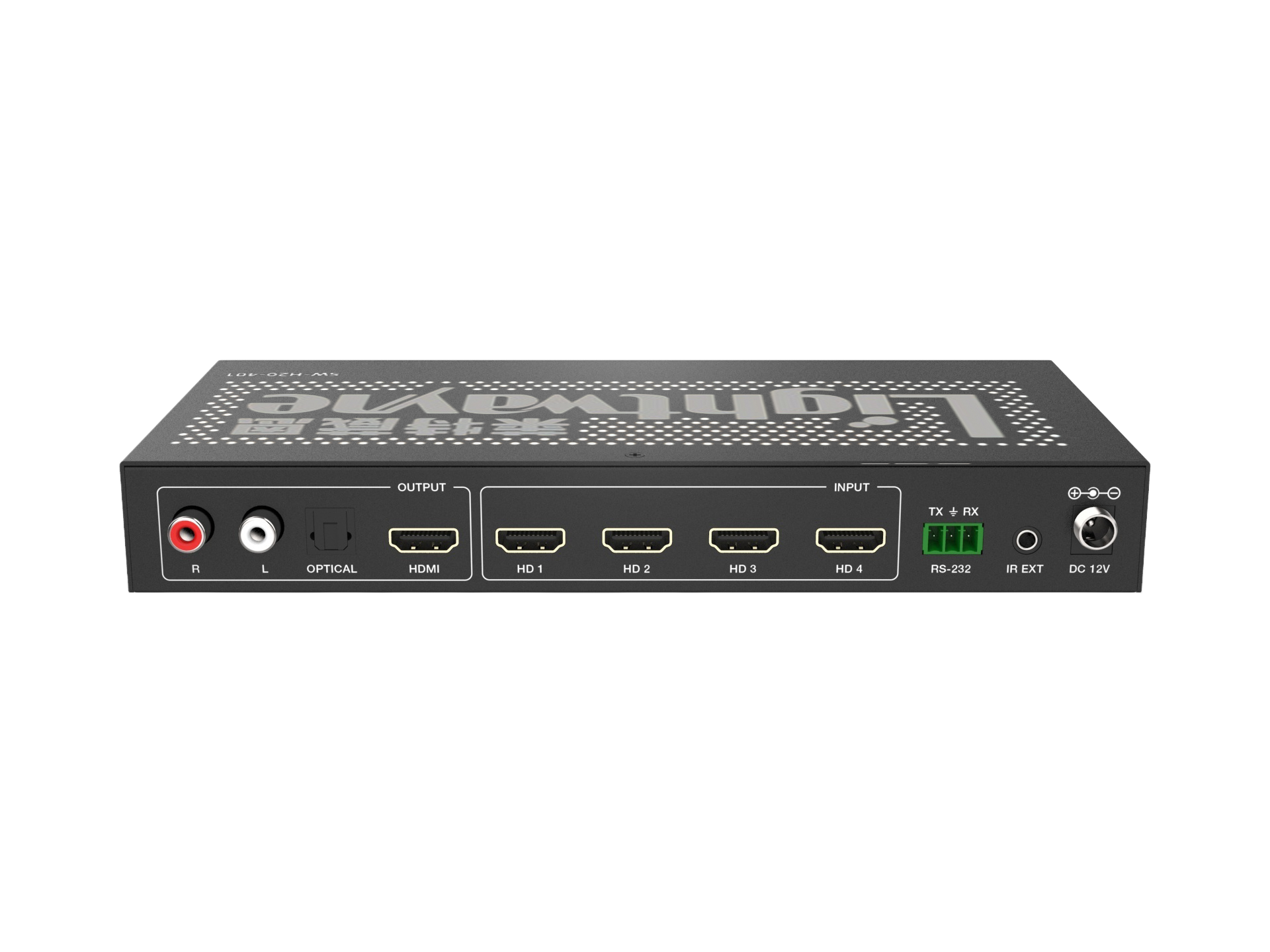

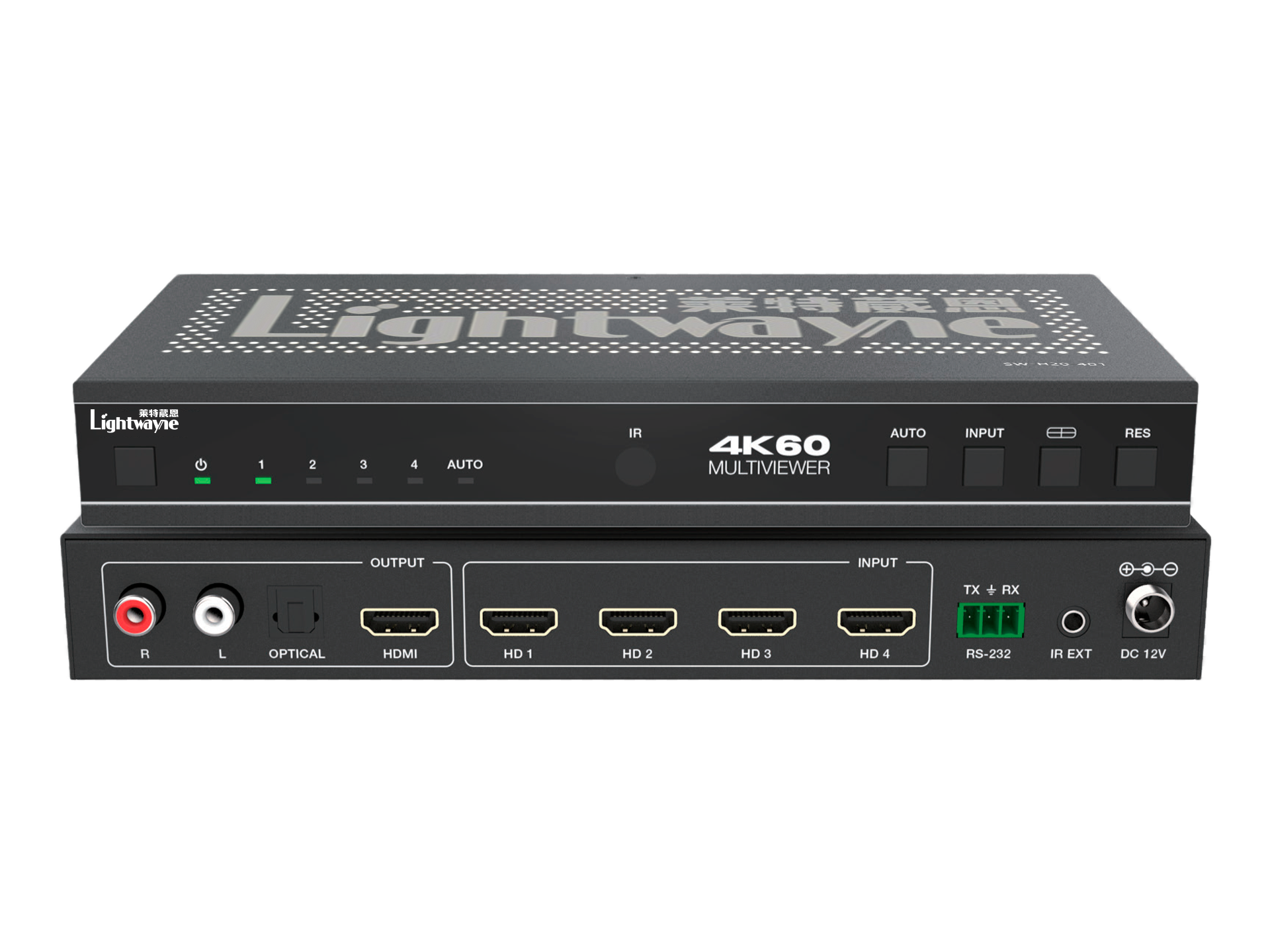

连接
输入端口	4 x HDMI IN [Type A，19-pin母口]
输出端口	1×HDMI OUT,1×L/R OUTPUT, 1×OPTICAL OUTPUT
控制端口	1×RS-232,1×IR EXT

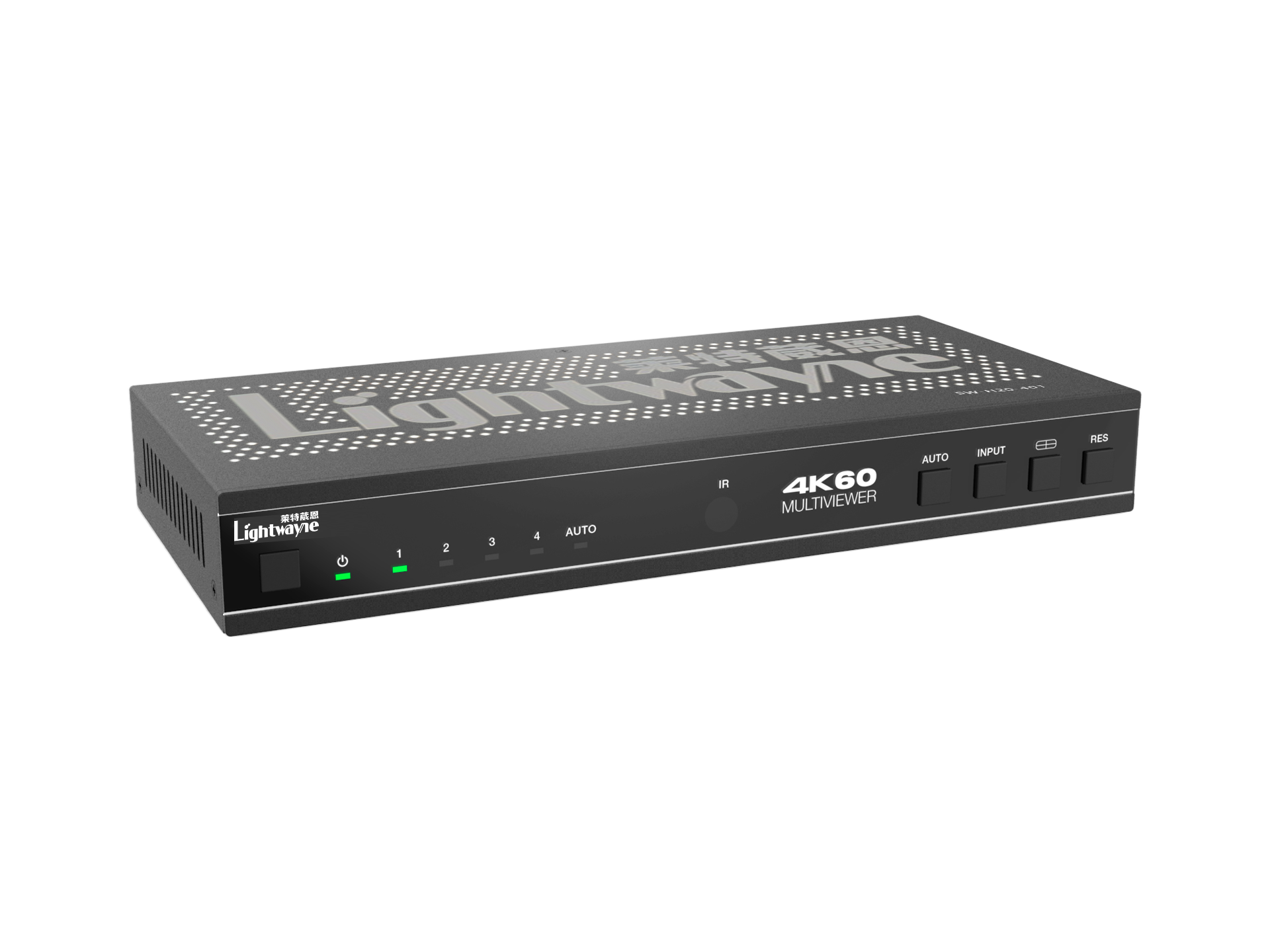

机身
外壳	金属外壳
颜色	黑色
尺寸	220mm [长] × 100mm [宽] × 30mm [高]
重量	620g
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 12V/2.5A
电源功耗	10W（最大值）
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

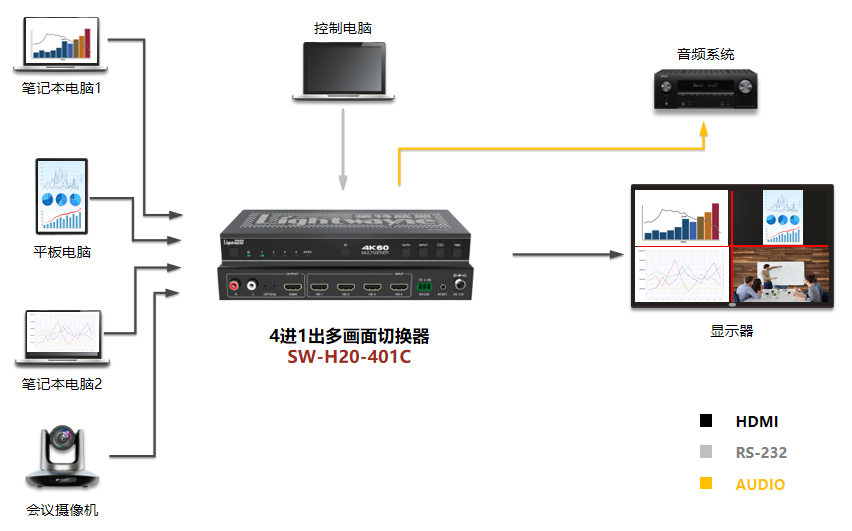

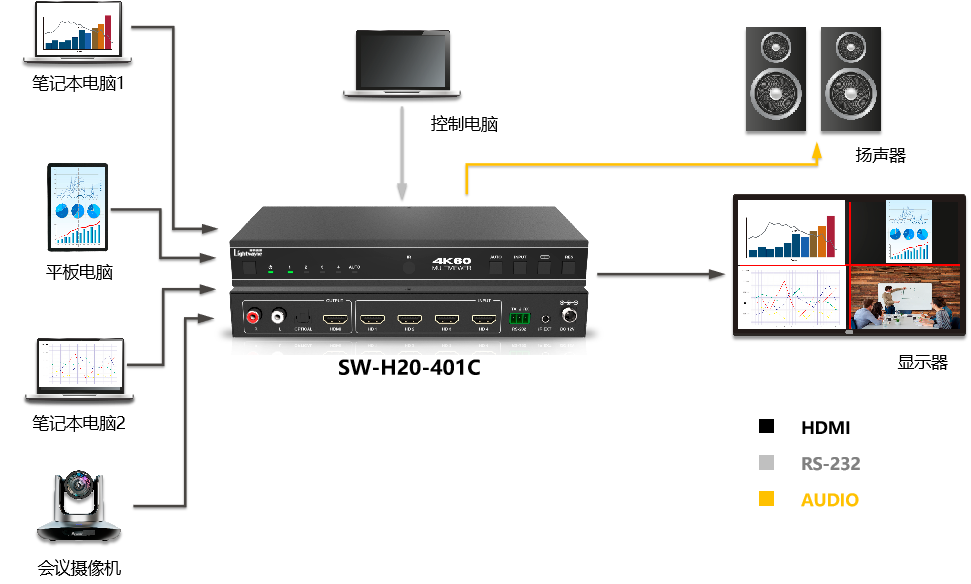

接线图
