4K@60Hz HDMI切换器

HDMI 2.0 3×1切换器（4K）

型号：SW-H20-301

4K@60Hz HDMI 3x1切换器可将3路HDMI高清信号快速地任意切换至1台HDMI显示设备。视频分辨率可达4K60 4:4:4，且支持HDR，HDR10，HLG，Dolby Vision以及所有3D视频格式。

产品可通过红外遥控器和面板按键实现控制及音视频信号实时传输。产品功耗低，工作稳定，安装简单，即插即用。

广泛应用于家庭、视频会议系统、电视监控系统等领域。

功能特性

● 3路HDMI输入，1路HDMI输出

● 符合HDMI 2.0，HDCP 2.2/1.x，DVI 1.0规范

● 视频分辨率高达4K60 4:4:4

● 支持自动切换和手动切换

● 支持面板按键和遥控控制

● 支持HDR，HDR10，HLG和Dolby Vision

● 无需驱动，即插即用

技术规格

参数规格
HDMI兼容	HDMI 2.0
HDCP兼容	HDCP 2.2/1.x
视频带宽	600Mhz/18Gbps
视频分辨率	高达4K2K@60Hz
颜色深度	8-bit (4K60Hz)
颜色空间	RGB, YCbCr 4:4:4 / 4:2:2. YUV 4:4:4
HDMI音频格式	PCM2.0/5.1/7.1CH, Dolby 5.1, DTS 5.1, Dolby True HD, DTS-HD Master Audio
静电保护	人体模型: ±8kV (空气放电) , ±4kV (接触放电)
连接
输入端口	3×HDMI IN [Type A, 19-pin 母口] 1 ×IR IN [3.5mm 立体声微型接口]
输出端口	1 ×HDMI OUT [Type A, 19-pin母口]
机身
外壳	塑胶外壳
丝印颜色	黑色
产品尺寸	87mm[长] × 59.5mm[宽] × 19mm[高]
产品重量	60g
供电电源	DC 5V/1A
电源功耗	1.5W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~ 90% RH（无凝结）

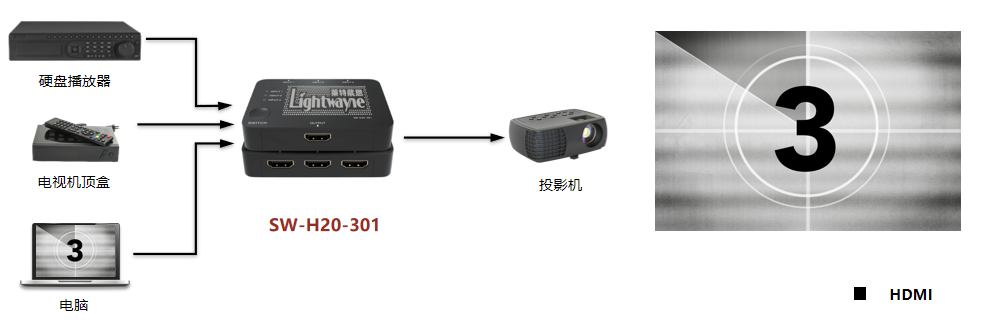

接线图
