HDBaseT延长器

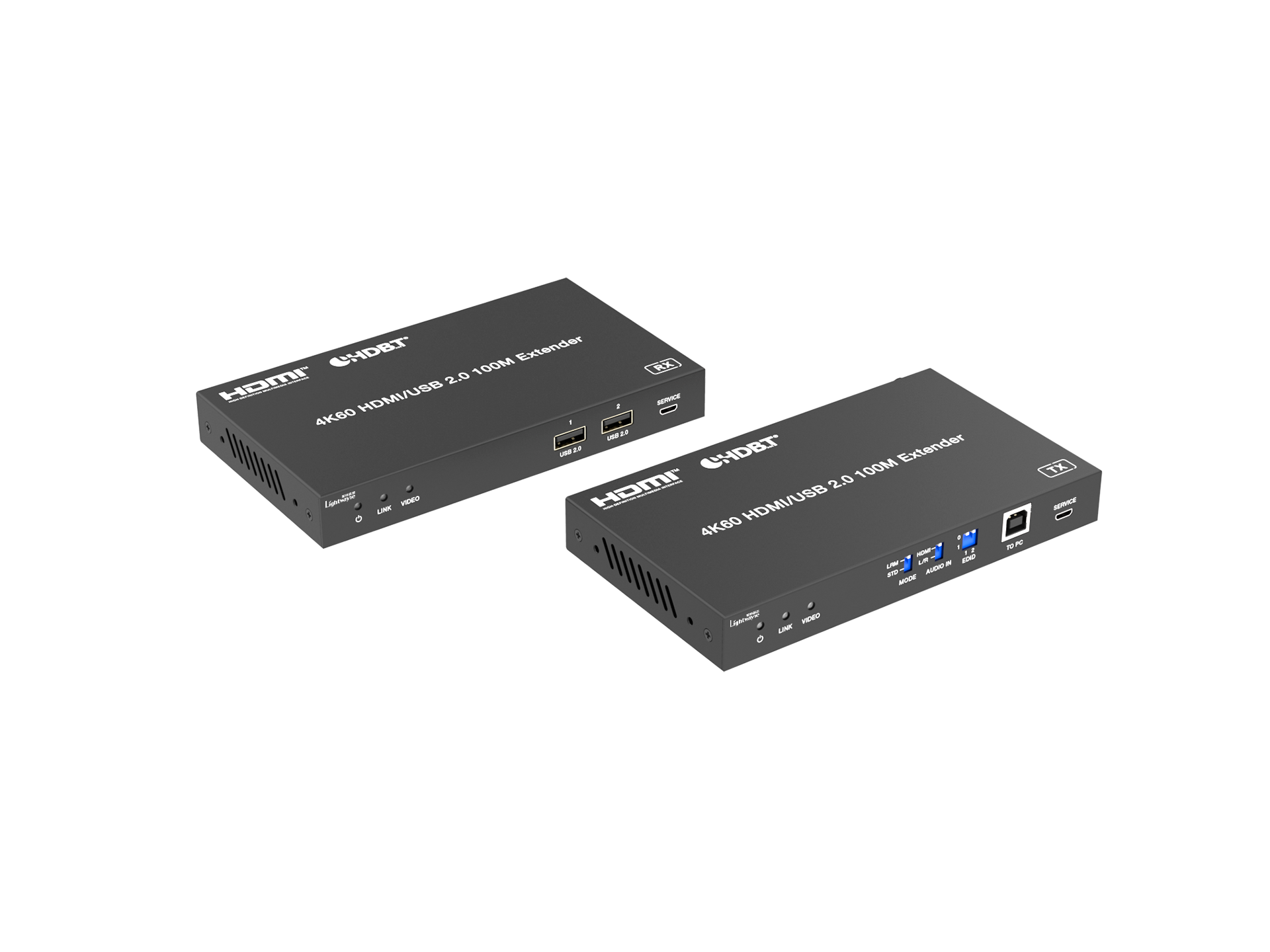

HDBaseT 100米发射器

型号：HT-H20-TX100

4K60 HDMI/USB 2.0 HDBT延长器可以将HDMI高清信号、双向红外控制信号、RS-232信号和USB 2.0信号通过单根六类网线（CAT6）延长至100米（HBT模式）或150米（LRM模式）。视频分辨率高达4K60 4:4:4。发射器支持音频嵌入，接收器支持音频剥离。无视频信号传输时，音频信号可以透传。

产品将HDMI信号转换为标准HDBaseT信号，再通过网线进行传输。通过双向红外信号透传功能，可以从远端控制信号源设备或显示设备。支持EDID管理及双向PoC供电，并带有PoC控制开关。

广泛应用于视频会议系统、多媒体信号广播、HDMI 信号延伸等其他领域。

功能特性

● 符合HDMI2.0b,HDCP 2.2/1.x规范

● 视频分辨率高达4K604:4:4

● 可选HBT模式或LRM模式：

HBT模式：4K60/4K30/1080p~100米

LRM模式：4K30/1080p~150米

● 支持模拟音频嵌入

● 支持7.1通道高清音频

● 支持USB信号透传

● 支持双向IR,双向RS-232信号传输

● 支持EDID管理

● 支持PoC功能

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
视频带宽	HDMI: 18Gbps
HDMI视频分辨率	高达4K2K@60Hz 4:4:4
颜色空间	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
颜色深度	8/10/12bit
HDMI音频格式	LPCM 7.1CH, Dolby True HD和DTS-HD Master
模拟音频嵌入	48KHz
传输距离	LRM-长距离模式：150米; STD-HBT模式：100米
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接

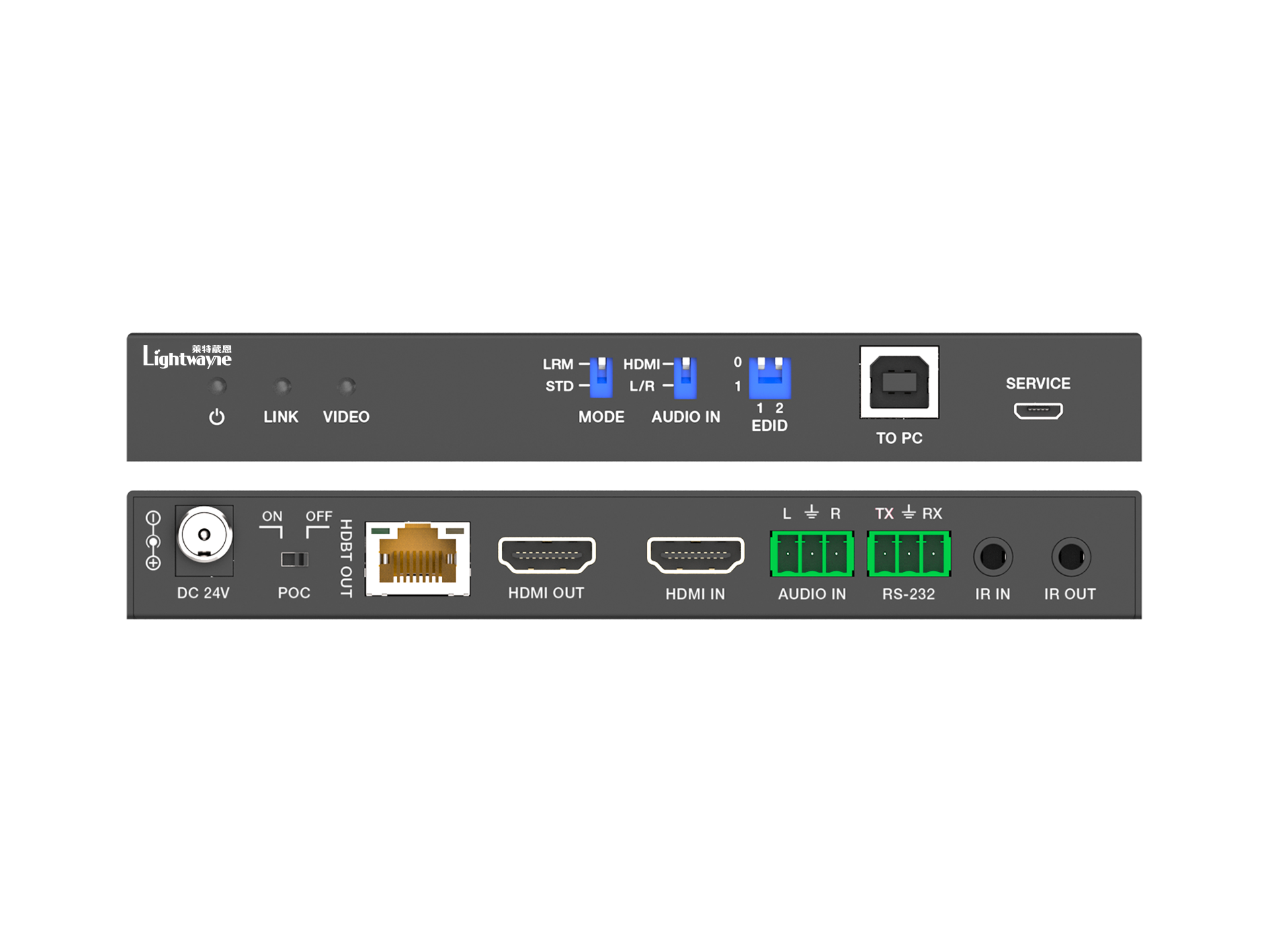

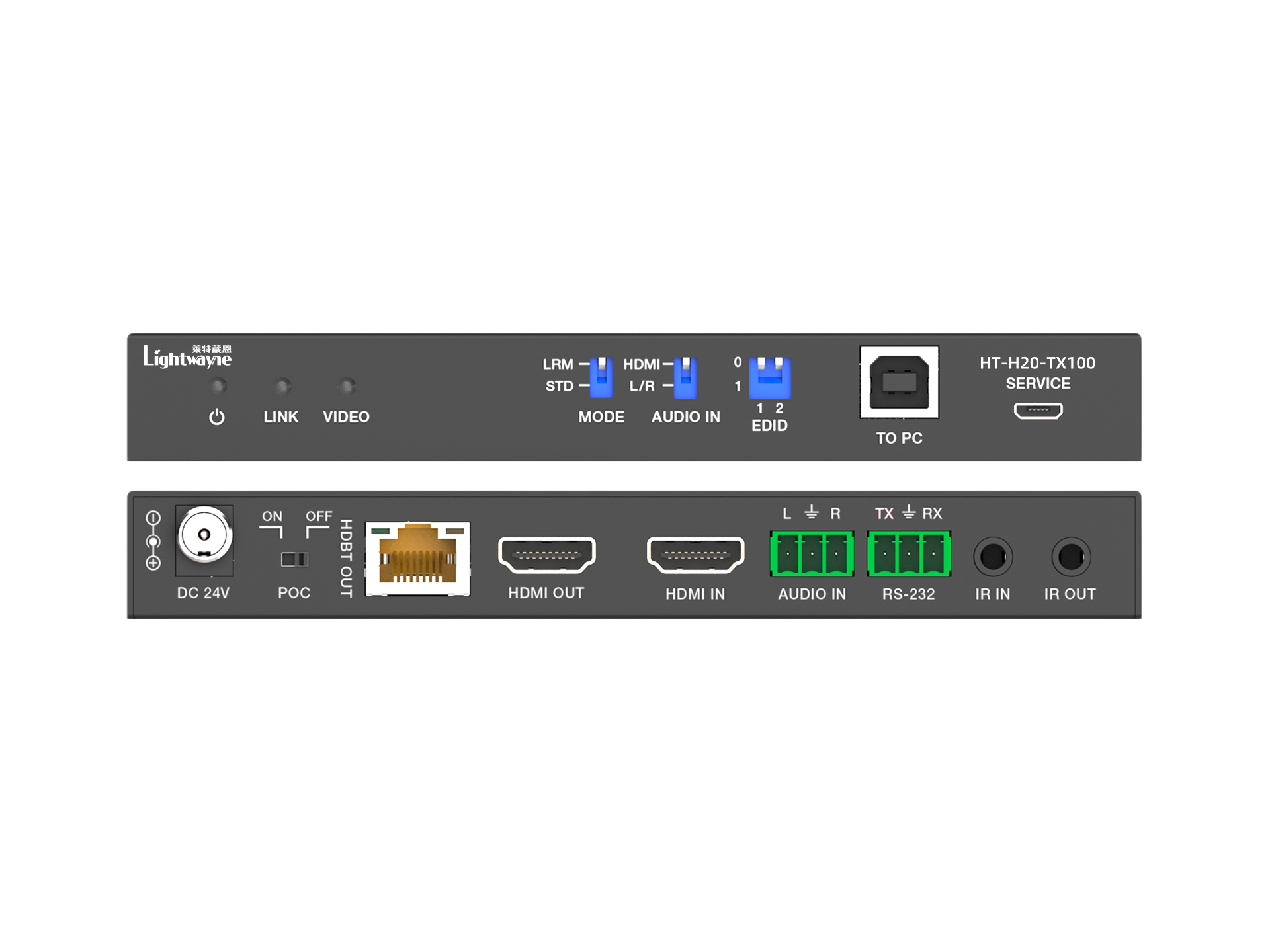

发射器	输入：1×HDMI IN,1×AUDIO IN 输出：1× HDMI OUT,1×HDBaseT OUT 控制：1×TO PC,1×RS-232,1×IR IN, 1×IR OUT,1×SERVICE
机身
外壳	金属外壳
颜色	黑色
尺寸	发射器：157.2mm [长] x 88mm [宽] x 20mm [高]
重量	发射器：380g
供电电源	24V/1A (支持双向POC供电)
电源功耗	11.76W (最大值)
操作温度	0°C~40°C/32°F~104°F
储存温度	-20°C~60°C/-4°F~140°F
相对湿度	20 - 90% RH (无凝结)

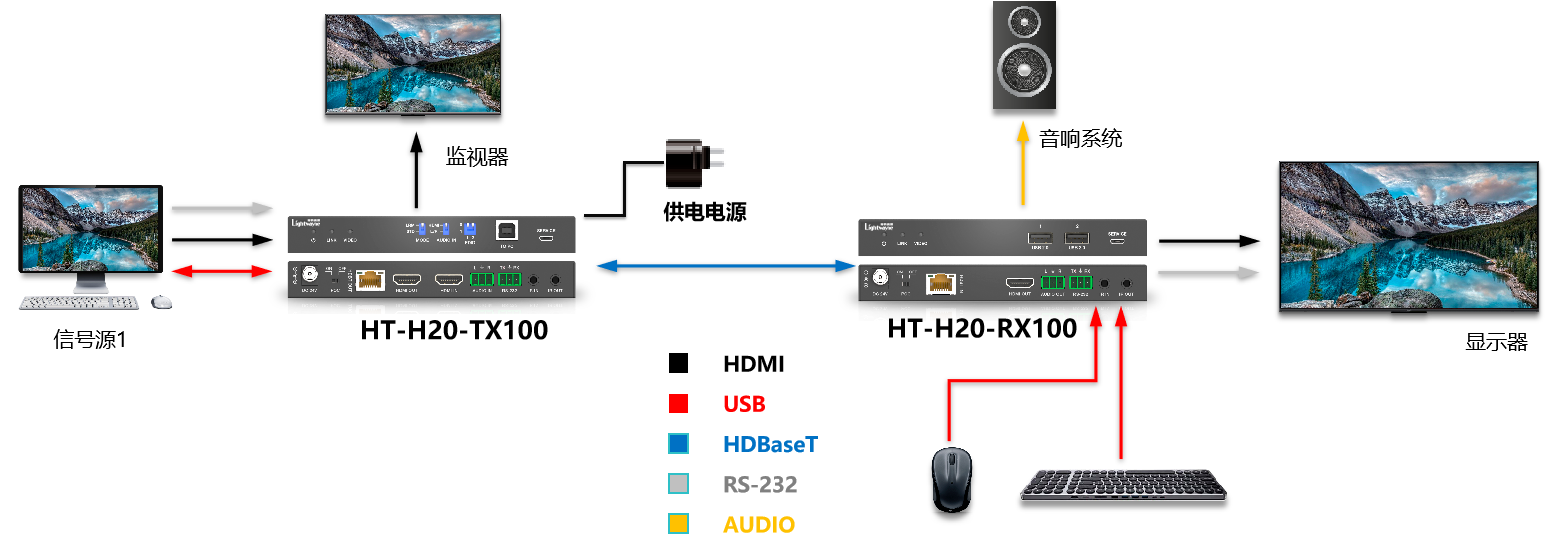

接线图

HDBaseT延长器
