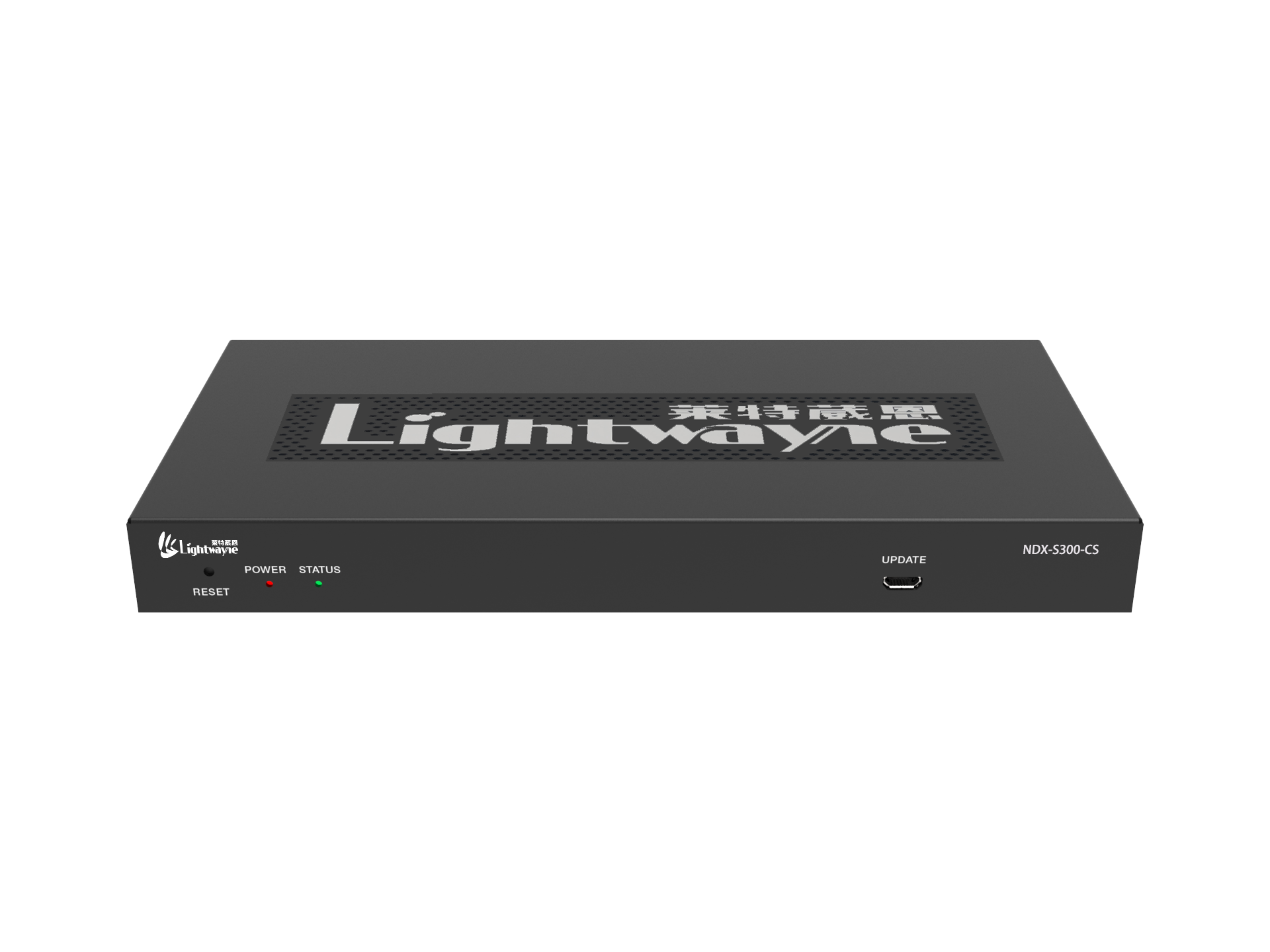

NDX-S300-CS NDX-S300-CS NDX-S300-CS

天玑300系列

SDVoE IP控制服务器

型号:NDX-S300-CS

天玑300系列SDVoE IP控制服务器是用于控制和管理SDVoE IP类产品的控制服务器。

支持双1G网口,可实现控制网络和多播视频分发网络双网隔离。

支持Web GUI、TCP/IP、RS-232控制,支持POE功能。

IP类产品目前处于市场需求逐步增加阶段,应用场合将会越来越广泛。


功能特性

● 支持LAN/RS-232接口控制,兼容第三方中控

支持IR信号接收和环出

4路数字IO控制端口

兼容HTTPS、SSH安全协议

内置Web GUI控制界面,支持拖拽操作

● 支持画面预览

● 支持分布式系统的视音频、RS-232、IR、KVM控制和管理

技术规格

参数规格

网络带宽

100M/1000Mbps

传输距离

100米(CAT 5E/6/6A/7)

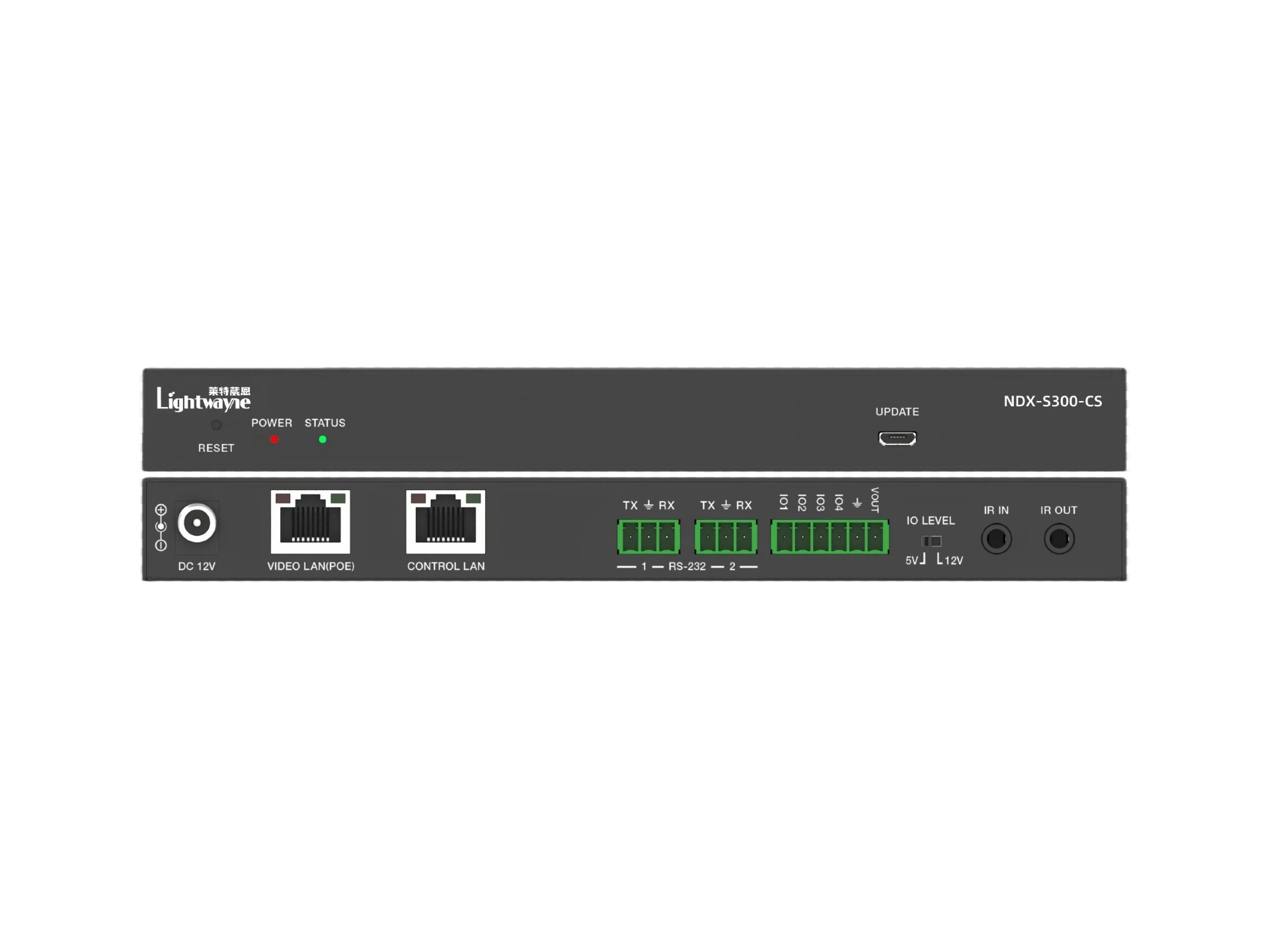

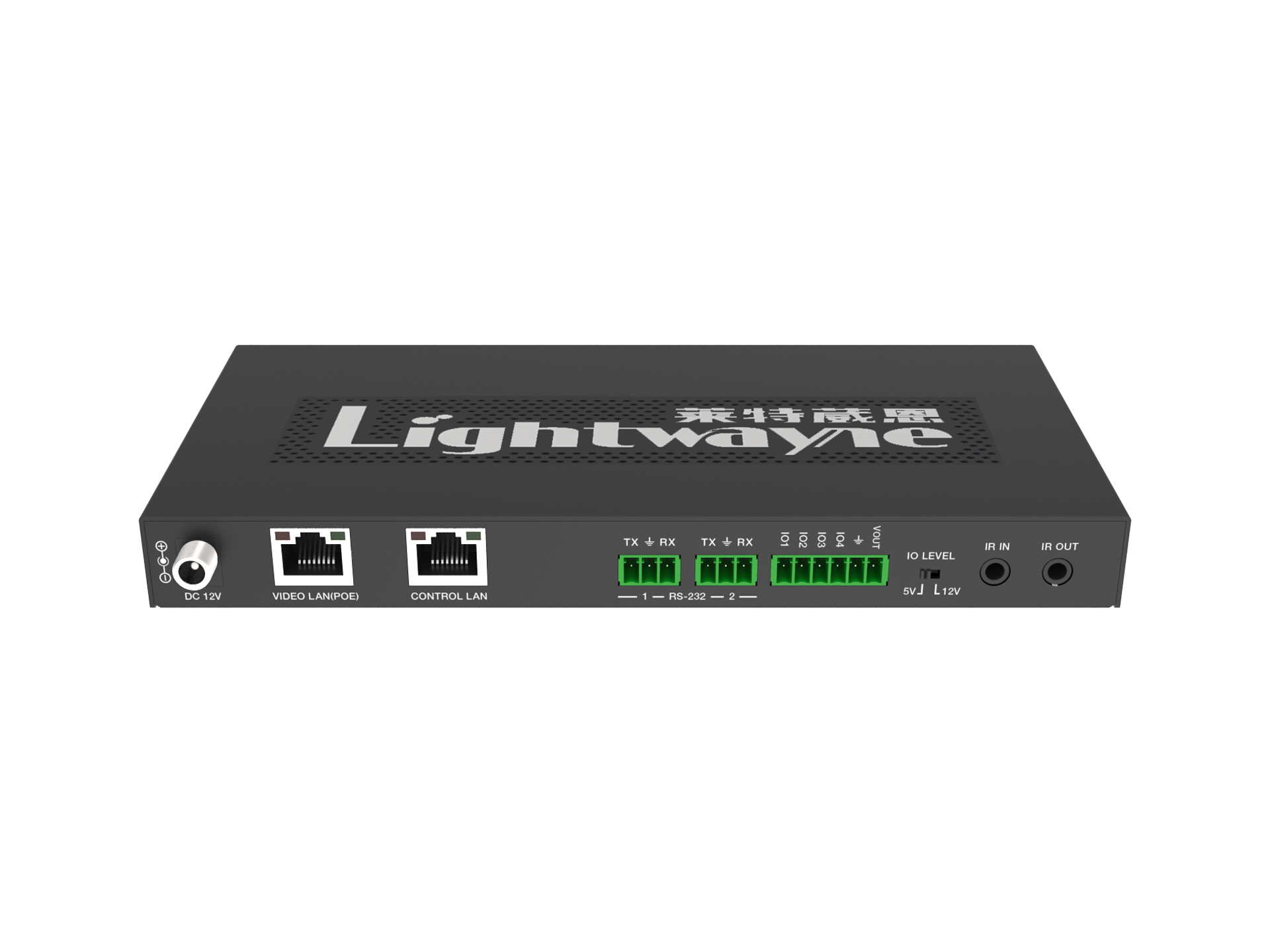

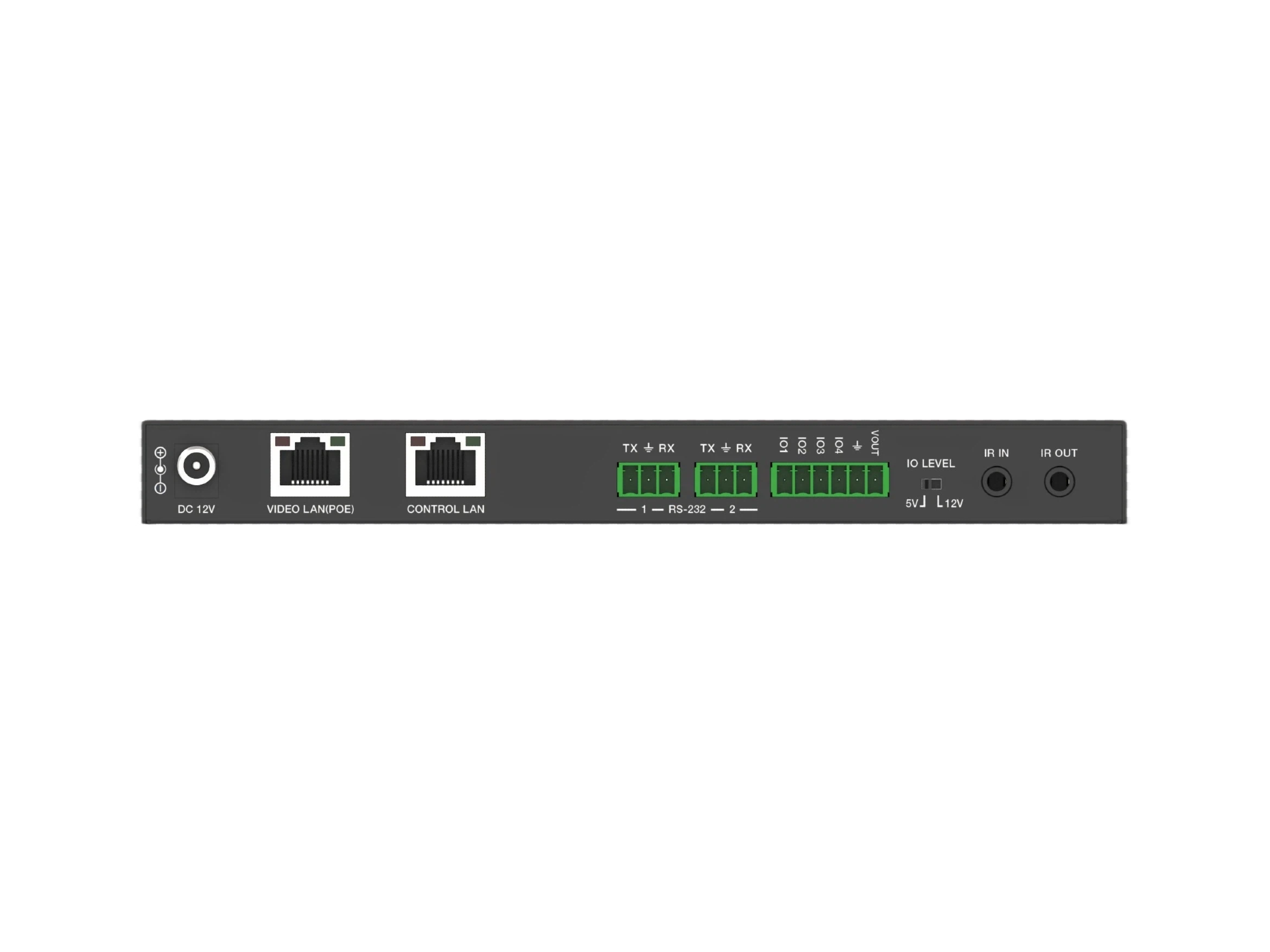

控制端口

2×1G LAN [RJ45接口] [VIDEO LAN支持POE]

1×IR IN [3.5mm接口,12V ]

1×IR OUT [3.5mm接口]

1×DIGITAL I/O [6-pin 3.81mm凤凰端子]

1×RS-232 [3-pin 3.81mm凤凰端子]

1×USB Host [Micro USB, 5-pin母座]

尺寸

204mm[]×98.5mm[]×21.5mm[]

外壳

金属外壳

颜色

黑色

重量

508g

供电电源

12V/1A

电源功耗

8.4W

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH (无凝结)

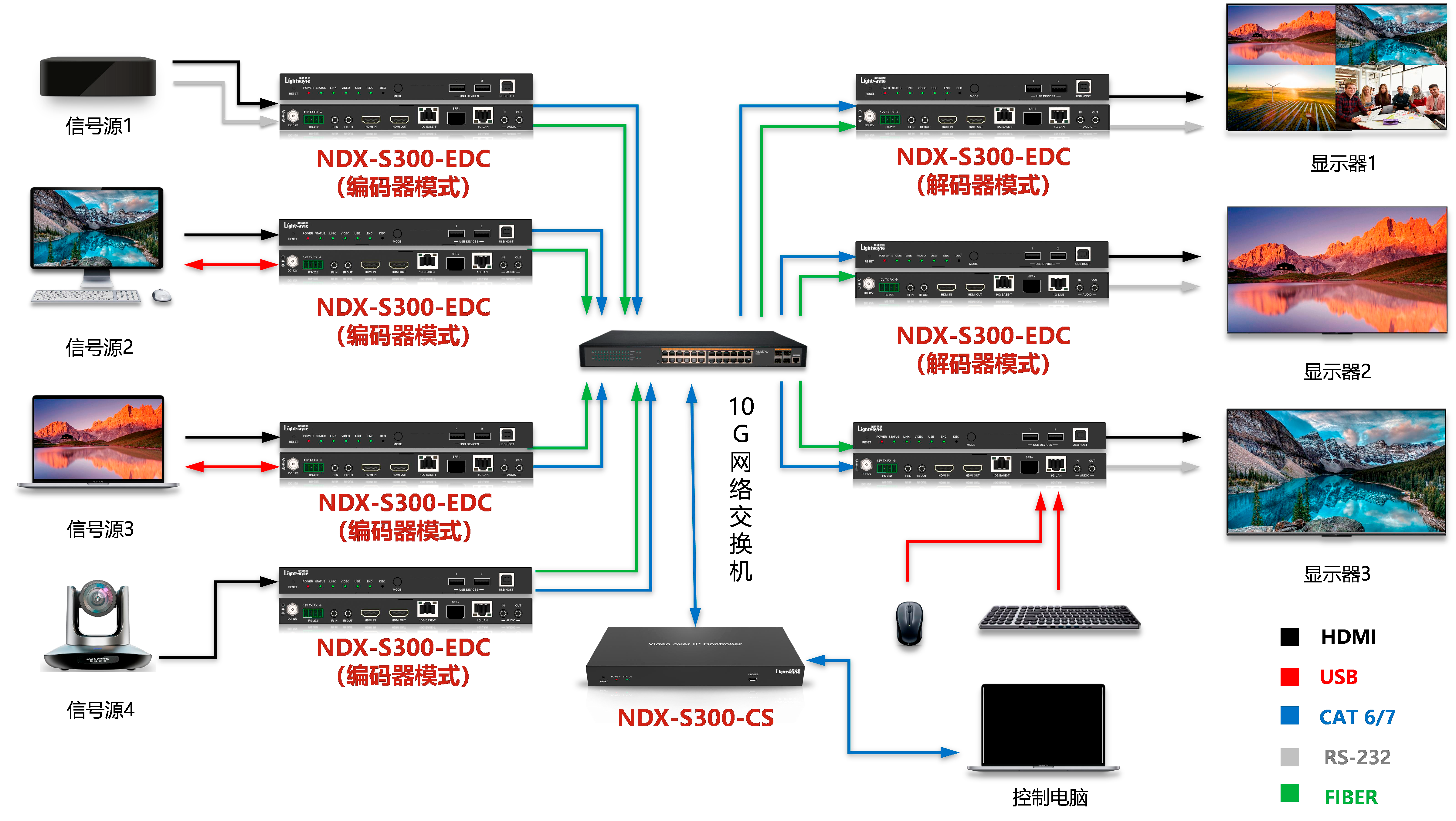

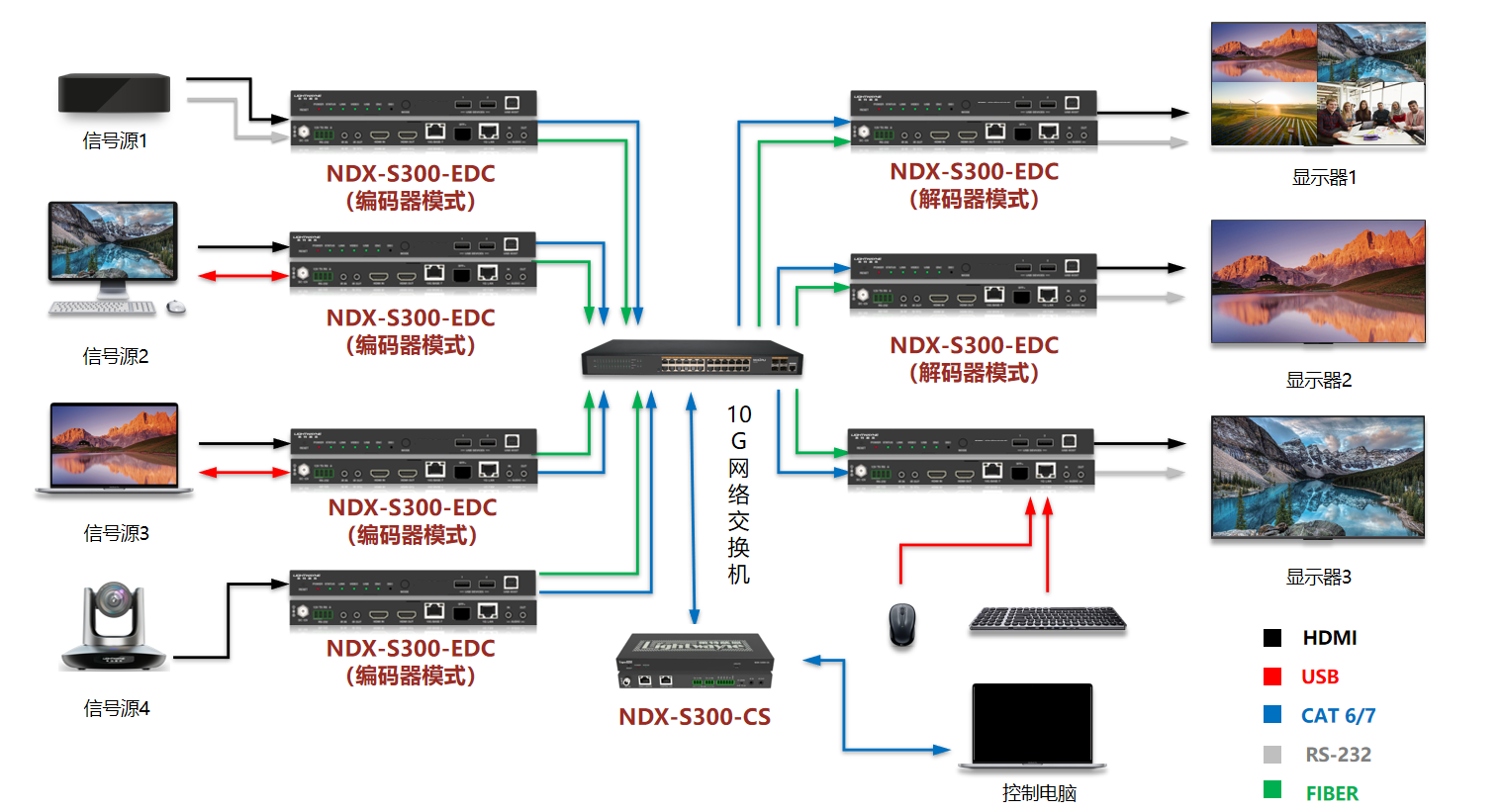

接线图
