天玑100系列

H.264 IP控制服务器

型号：NDX-H100-CS

天玑100系列H.264/H.265 IP控制服务器支持光、网热备，支持一路千兆电口和一路千兆光口。

通过标准1G铜缆或光纤网络交换机管理和控制编解码器。与编解码器搭配使用，构建IP分布式数字视频处理系统，可以实现任意开窗漫游、KVM远程坐席管理等功能。

系统基于Linux进行软件开发，提供灵活的控制方式。利用音视频处理、网络、可视化、集中控制和全网络分布式等技术打造的数字音视频处理管理解决方案。

为用户快速建立高性能\可靠、易用的可视化应用平台。以分布式互联互通为基础，构建集音视频综合管理、矩阵切换、拼接融合、开窗漫游、KVM协作管理、POE供电和大数据应用为一体的综合可视化信息解决方案。

功能特性

● 支持分布式系统的视频、音频、RS-232、KVM控制和管理

● 支持开窗漫游功能

● 支持KVM远程坐席管理

● 支持滚动字幕、字符叠加、OLED条屏功能

● 支持用户权限分级管理

● 支持POE功能

● 全面可视交互方式，信号源、大屏状态、场景预览、环境控制可视化

● 支持双服务器备份，主服务器宕机另一台服务器自动接管

技术规格

参数规格
网络接口	1000M Base-T（支持POE）
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接

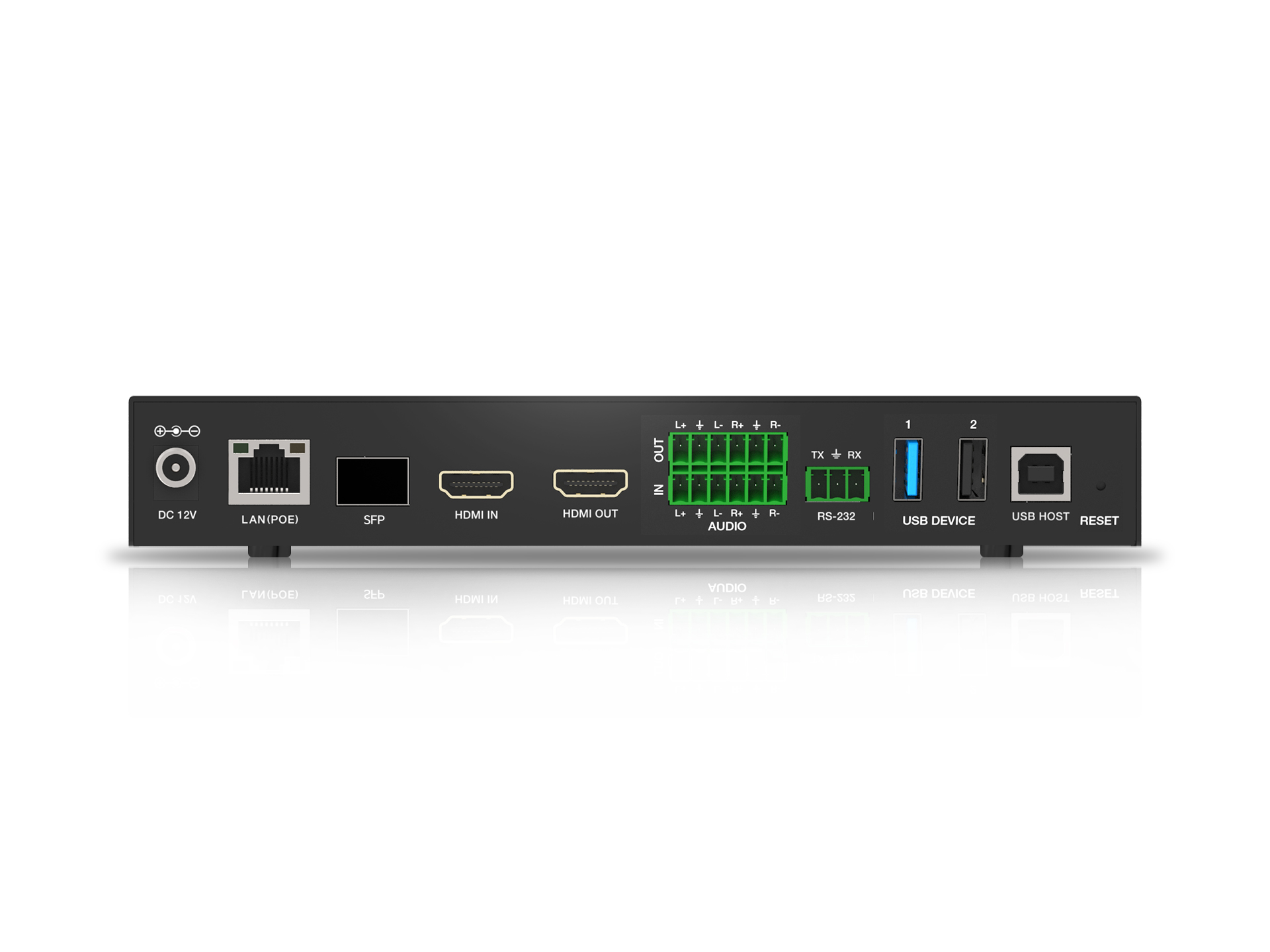

控制接口	1 x LAN (POE) [RJ45，支持POE] 1 x RS-232 [3-pin凤凰端子] 1 x SFP [光纤插槽]
机身
外壳	金属外壳
颜色	黑色
尺寸	204mm [长] × 132mm [宽] × 30mm [高]
重量	760g
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 12V/2.5A
电源功耗	5.4W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

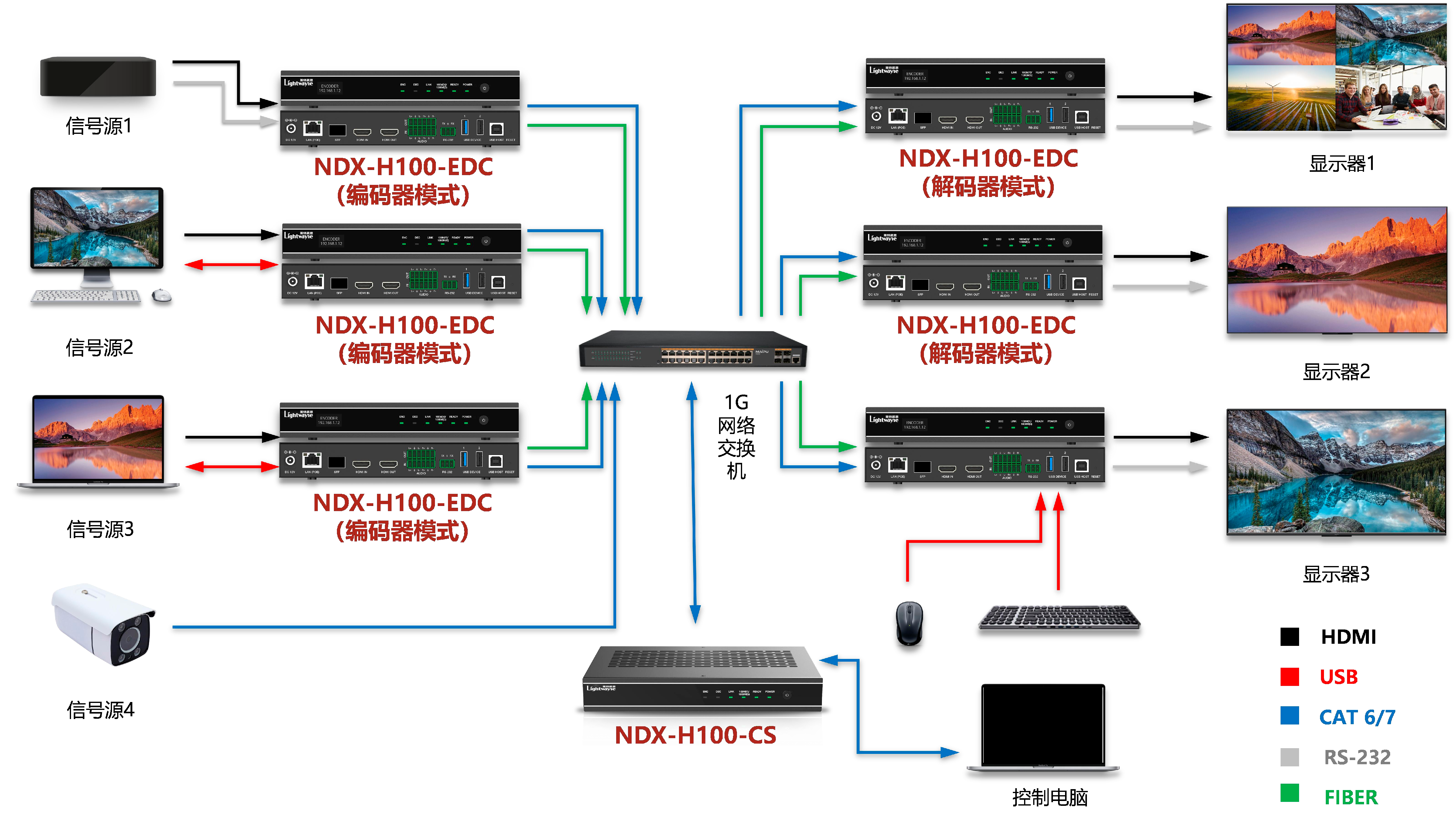

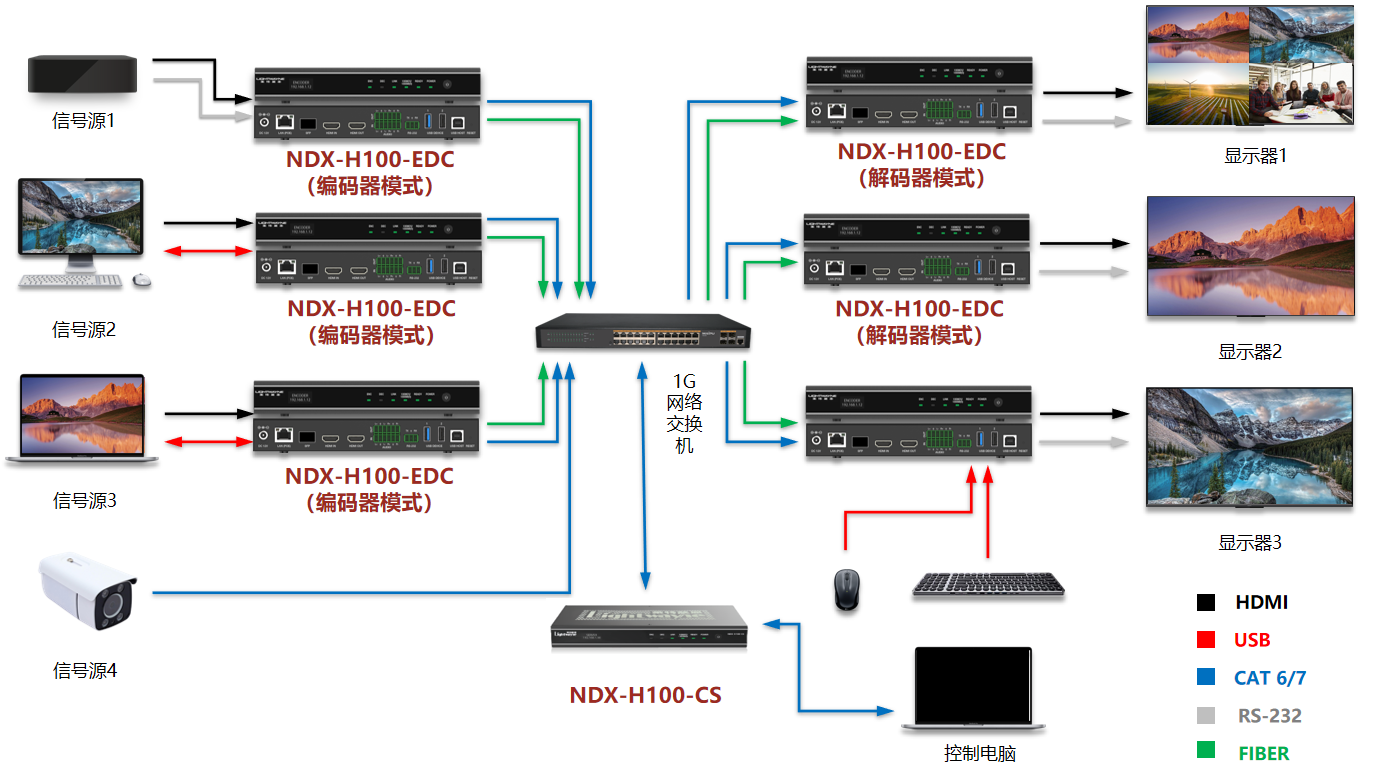

接线图
